GS 1400 - ФЛАГМАН

Характеристики

Концепция портала Alzmetall-Specific-Gantry-Concept (ASGK)
Компоненты корпуса и рамы машины из серого чугуна и чугуна с шаровидным графитом

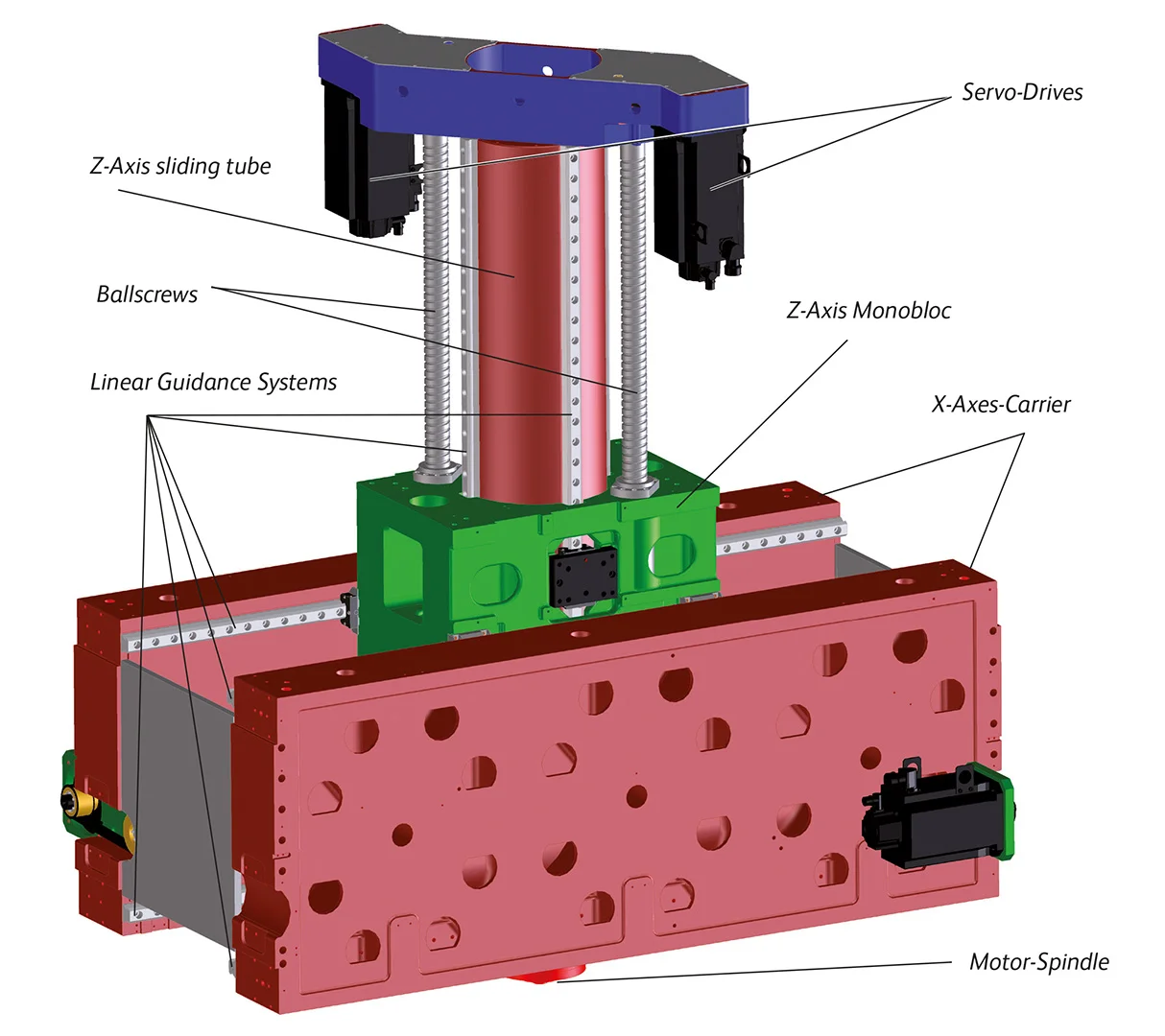

Система путешествий-каретка со встроенной системой «коробка в коробке» – запатентована
4-кратное линейное руководство для системы перемещения каретки и оси Z с интегрированным мотор-шпинделем
3-кратные приводы с крутящим моментом для поворотной оси (ось А) и вращающейся оси (ось С)
Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
Вес заготовки до 3000 кг, включая зажимное устройство

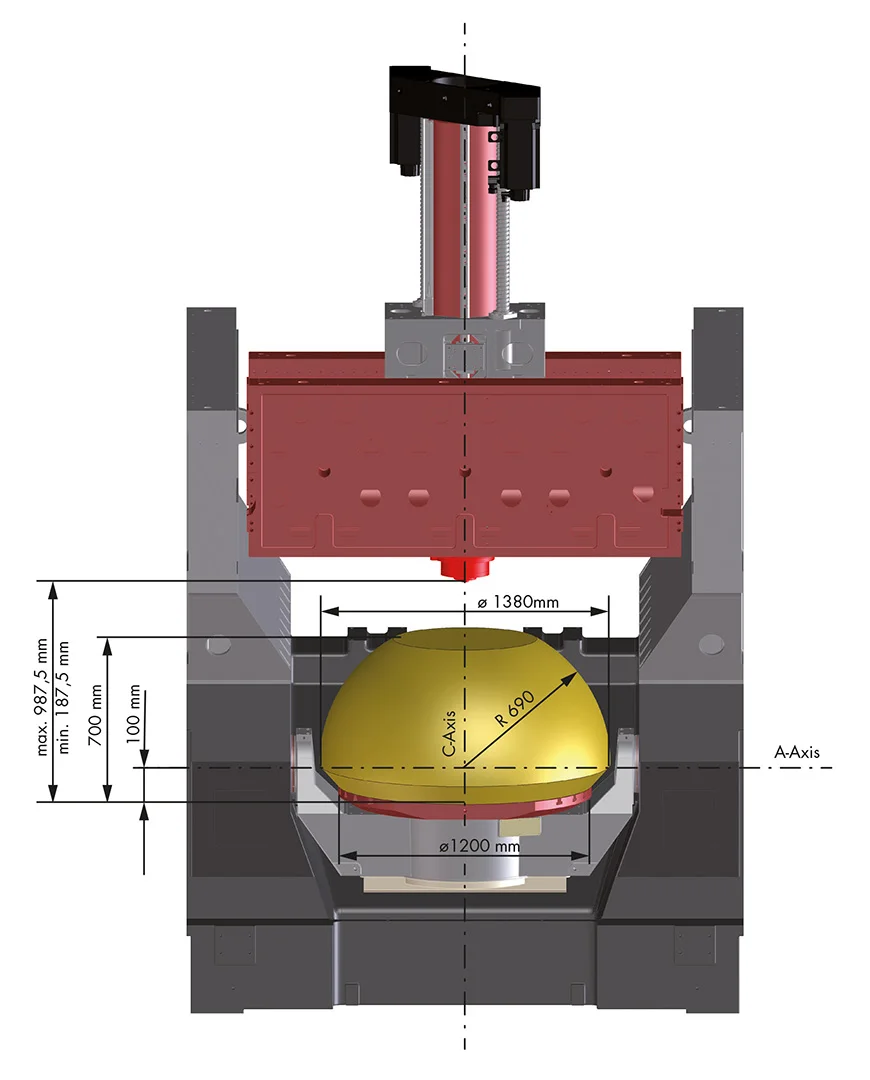

Путь по осям X/Y/Z: 1200/1300/800 мм

Ориентация на потребности операторов

Доступ к столу машины на уровне оператора
Доступ к рабочему пространству сверху, возможна загрузка краном
Отвод тумана прямо на столе машины
Тоннель для стружки прямо под столом станка
Промывка рабочего пространства охлаждающей жидкостью (опционально)
Функция автоматического открывания/закрытия дверей доступа (опционально)
Доступ ко всем блокам технического обслуживания на рабочей высоте

Загрузить брошюру

Типы

Сортировать

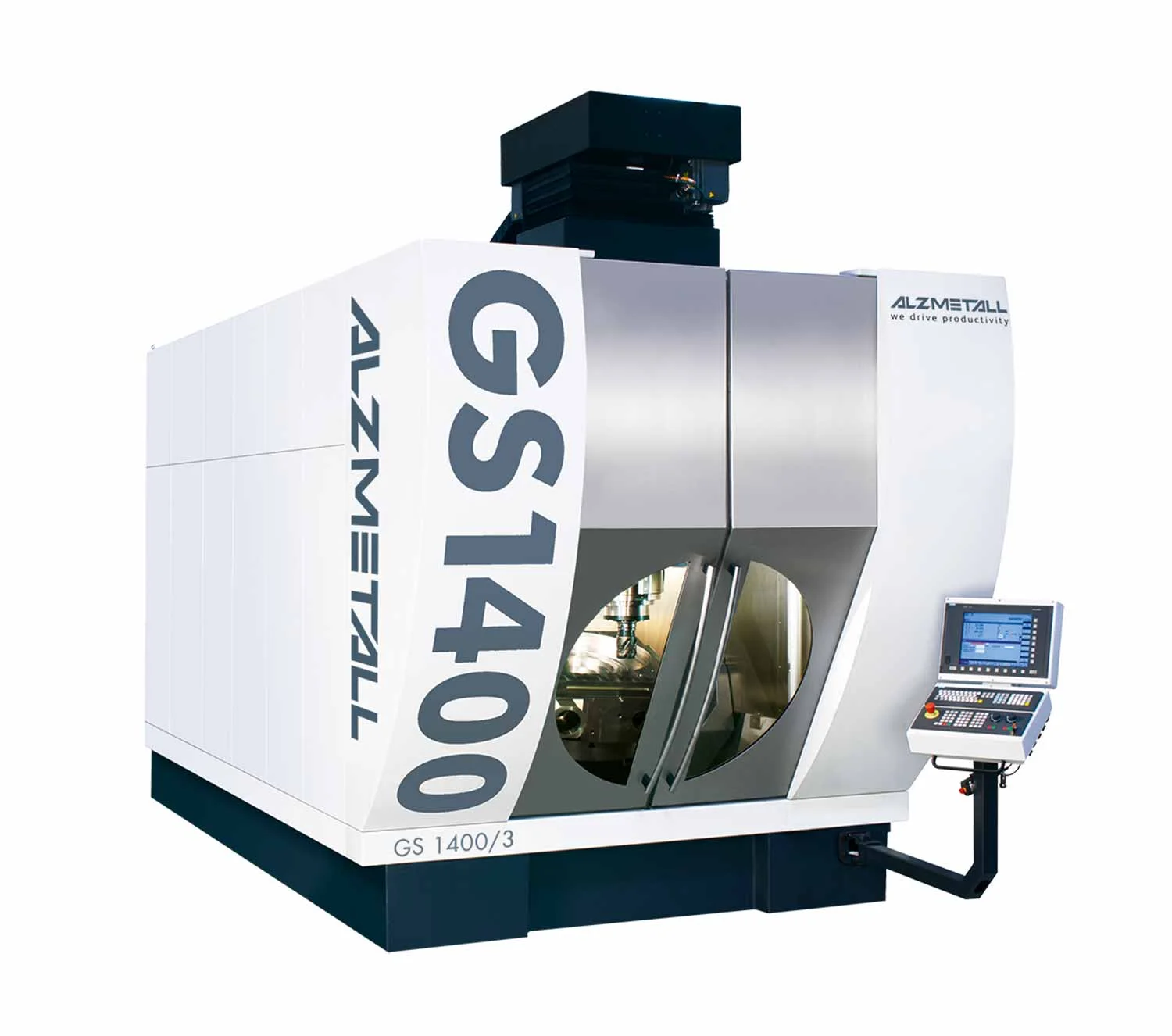

GS 1400/3

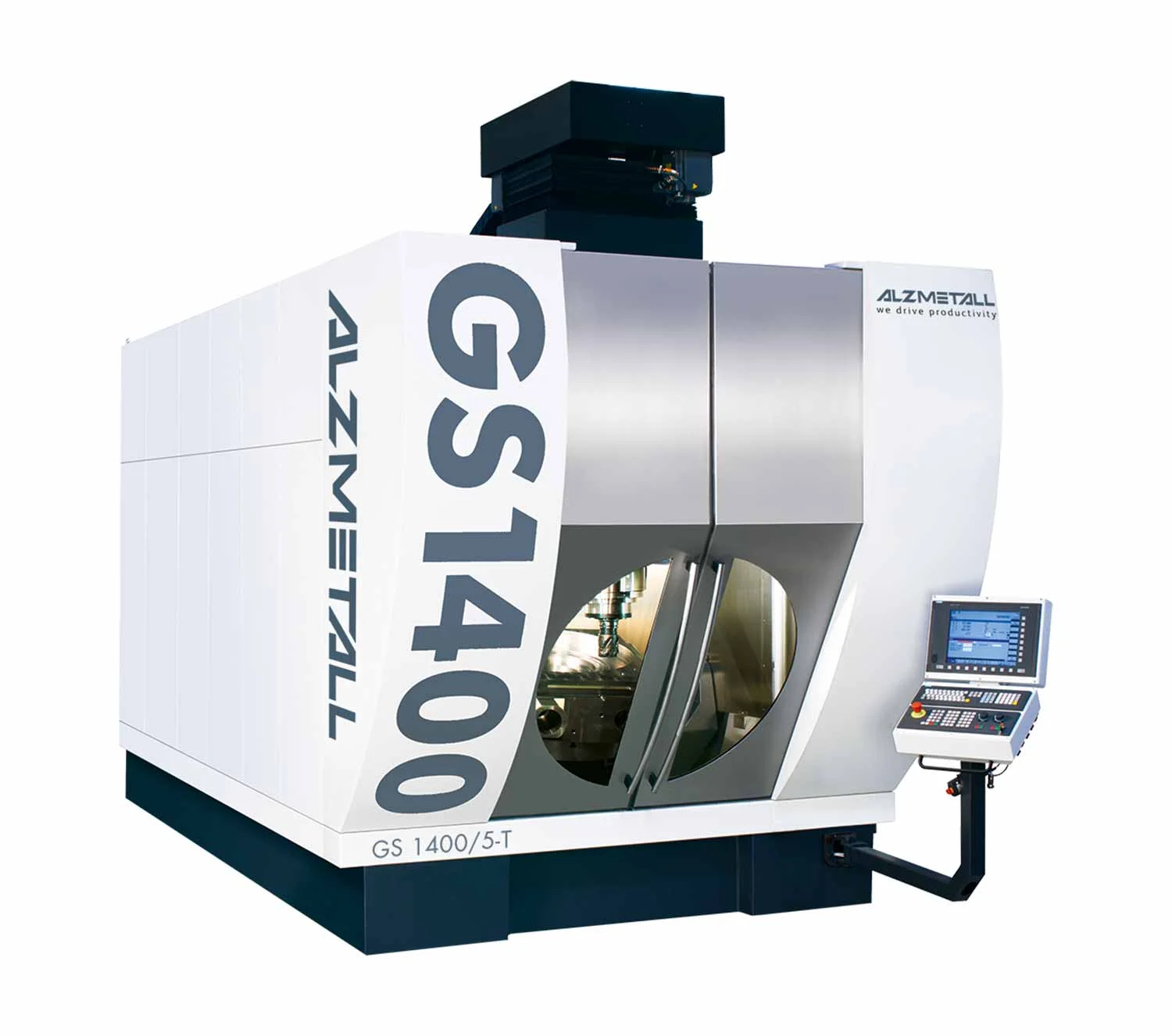

GS 1400/5-Т

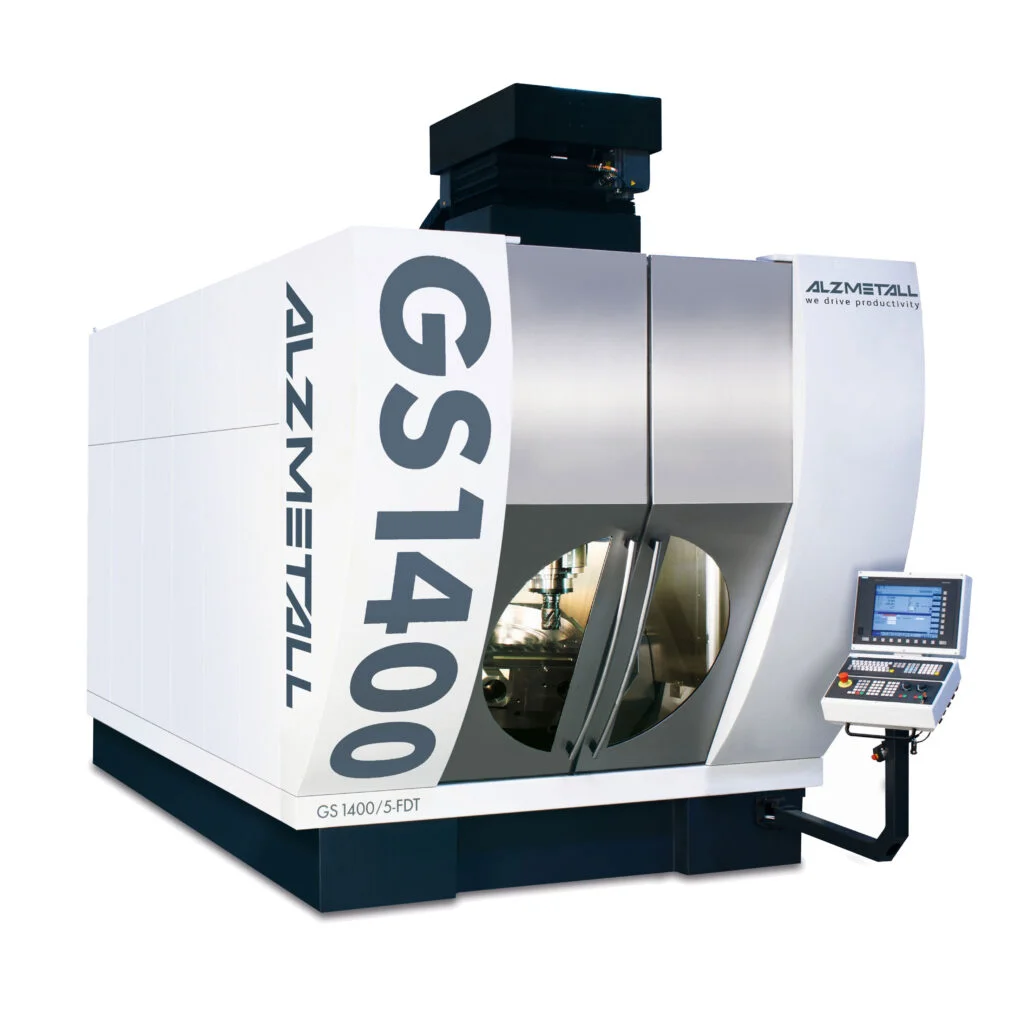

GS 1400/5-FDT

Дизайн

Жесткость, динамическая и тепловая симметрия вот что имеет значение

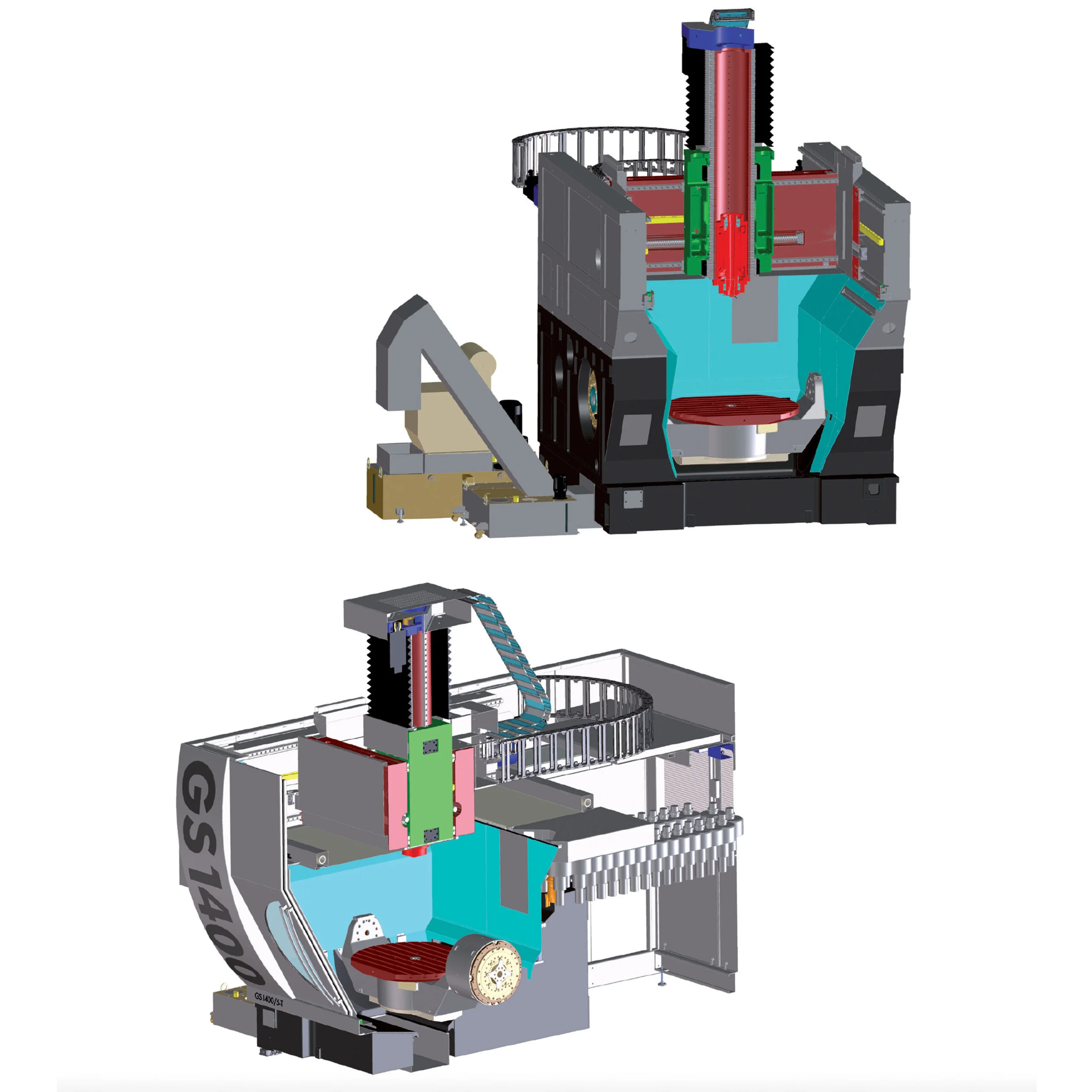

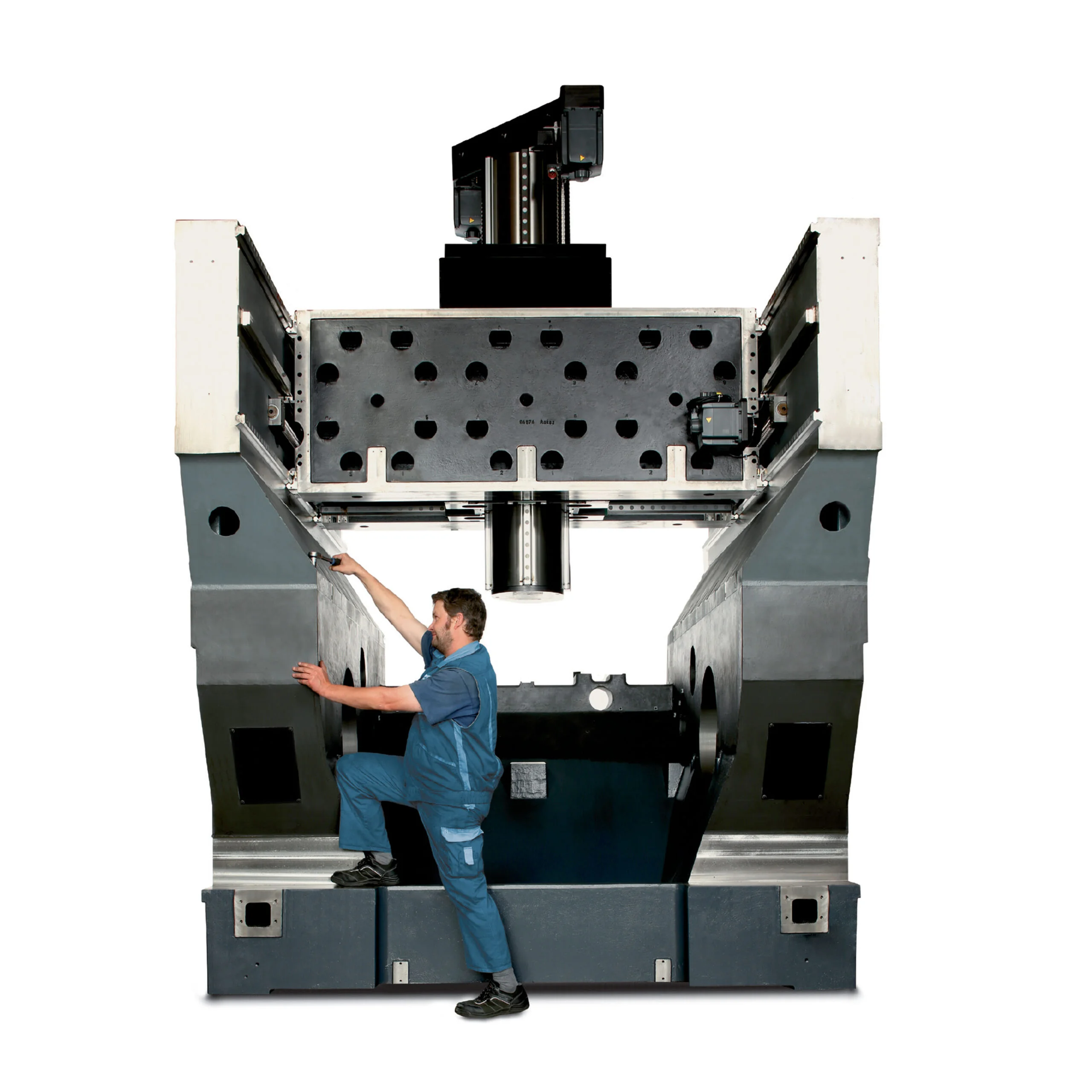

Чрезвычайно жесткий интегрированный базовый корпус, подготовленный для установки:

Боковые стенки рамы как несущие для осей X, Y и Z

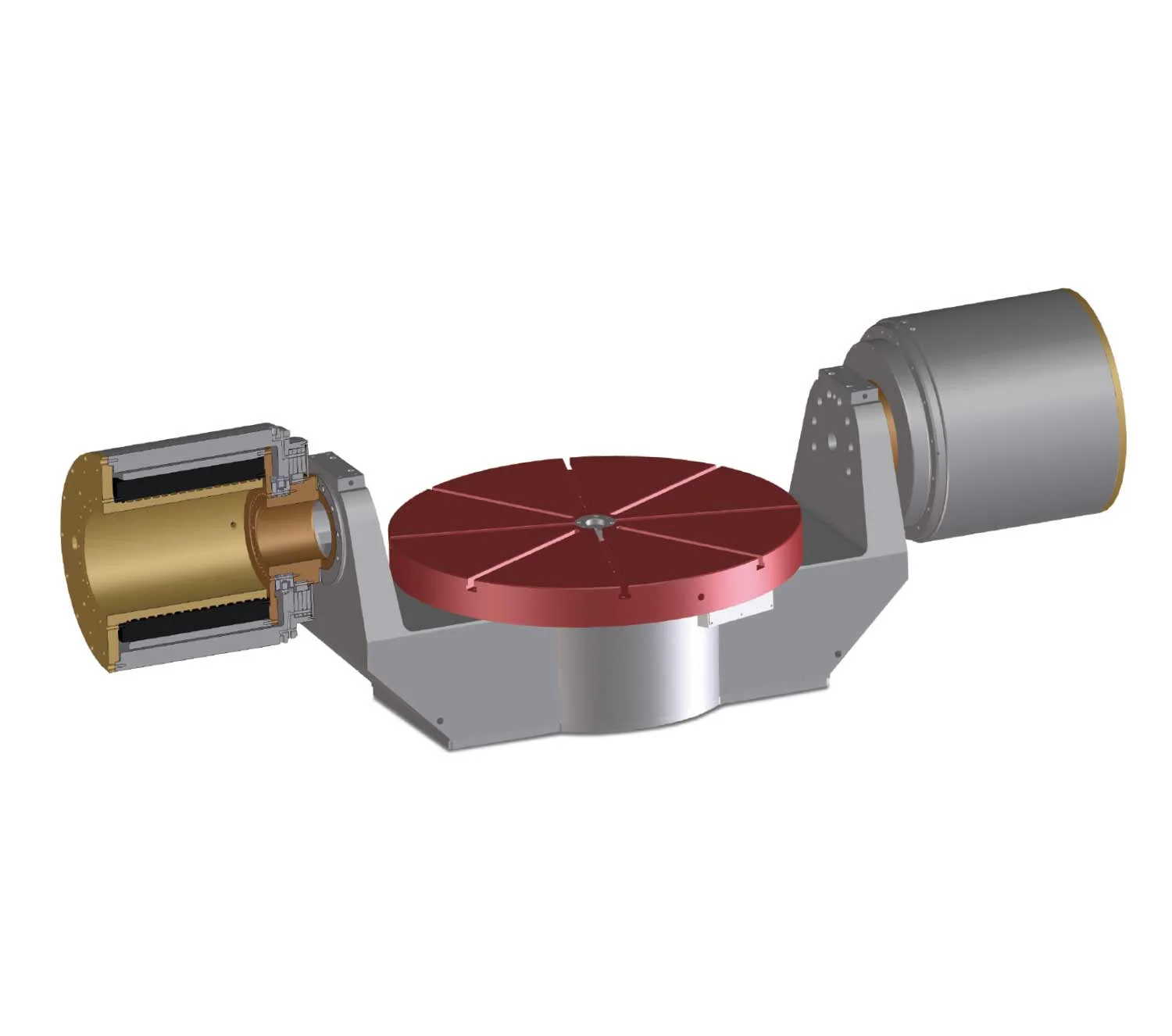

NC –ndash; поворотный и вращающийся стол (ось A и C)
Цепной магазин инструментов с 33 позициями для инструментов [45], [63], [66], [75], [90], [126] [150] [опционально]
Рельсовый магазин с [224] или [250] позициями для инструментов [опционально]

Все статически напряженные основные детали машин изготовлены из серого чугуна, а все динамически напряженные основные детали машин и компоненты изготовлены из сфероидального чугуна.
