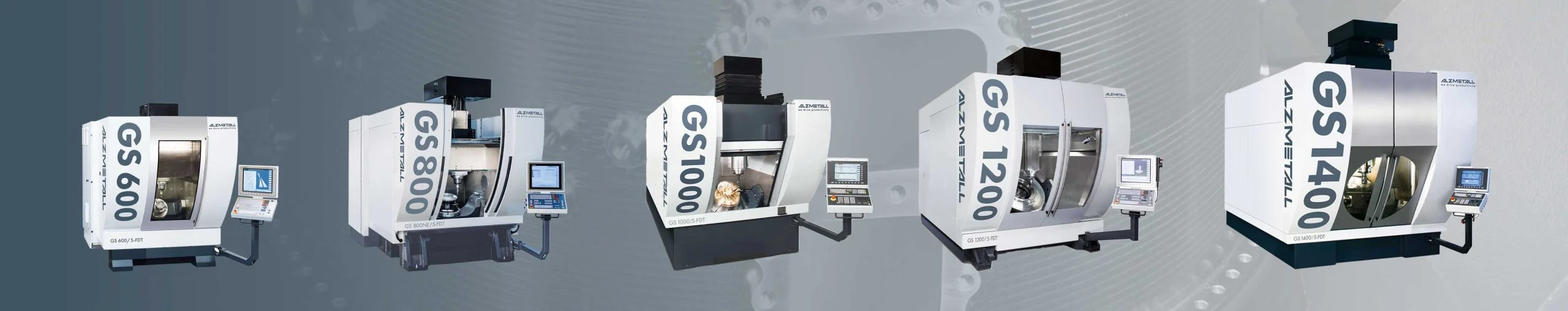

Пятикоординатные обрабатывающие центры

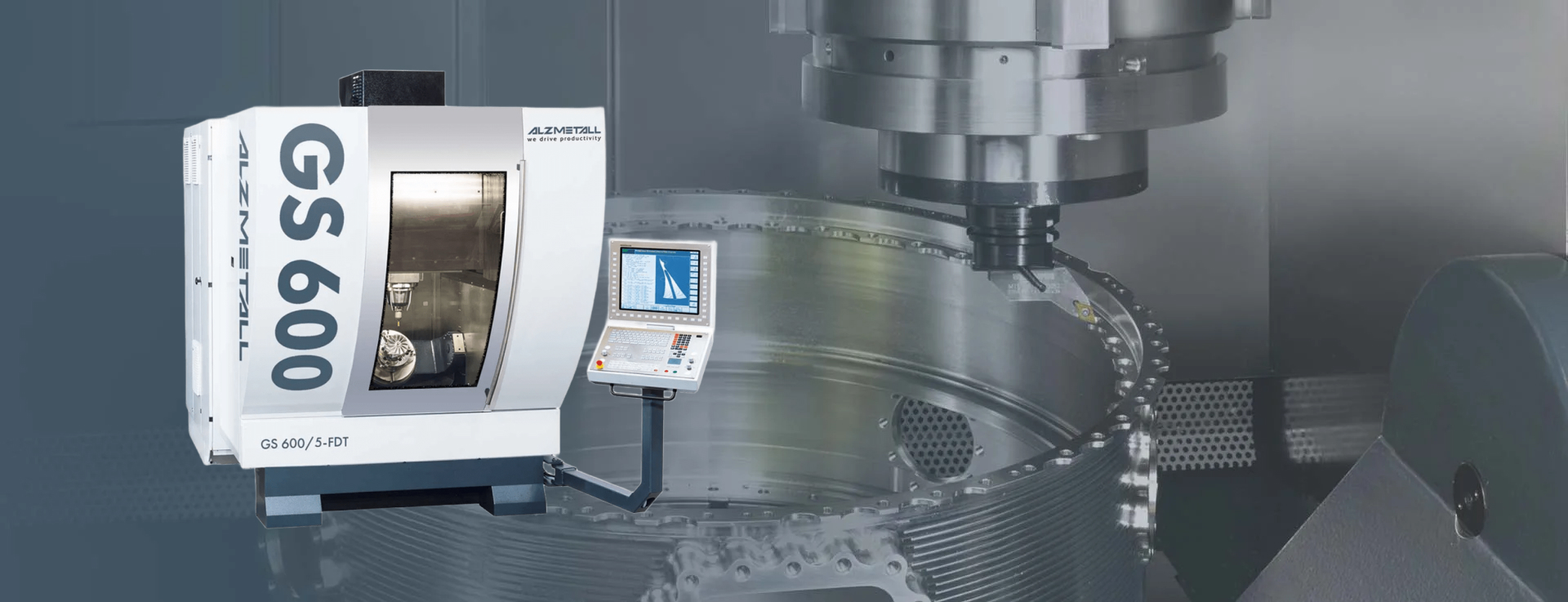

Характеристики

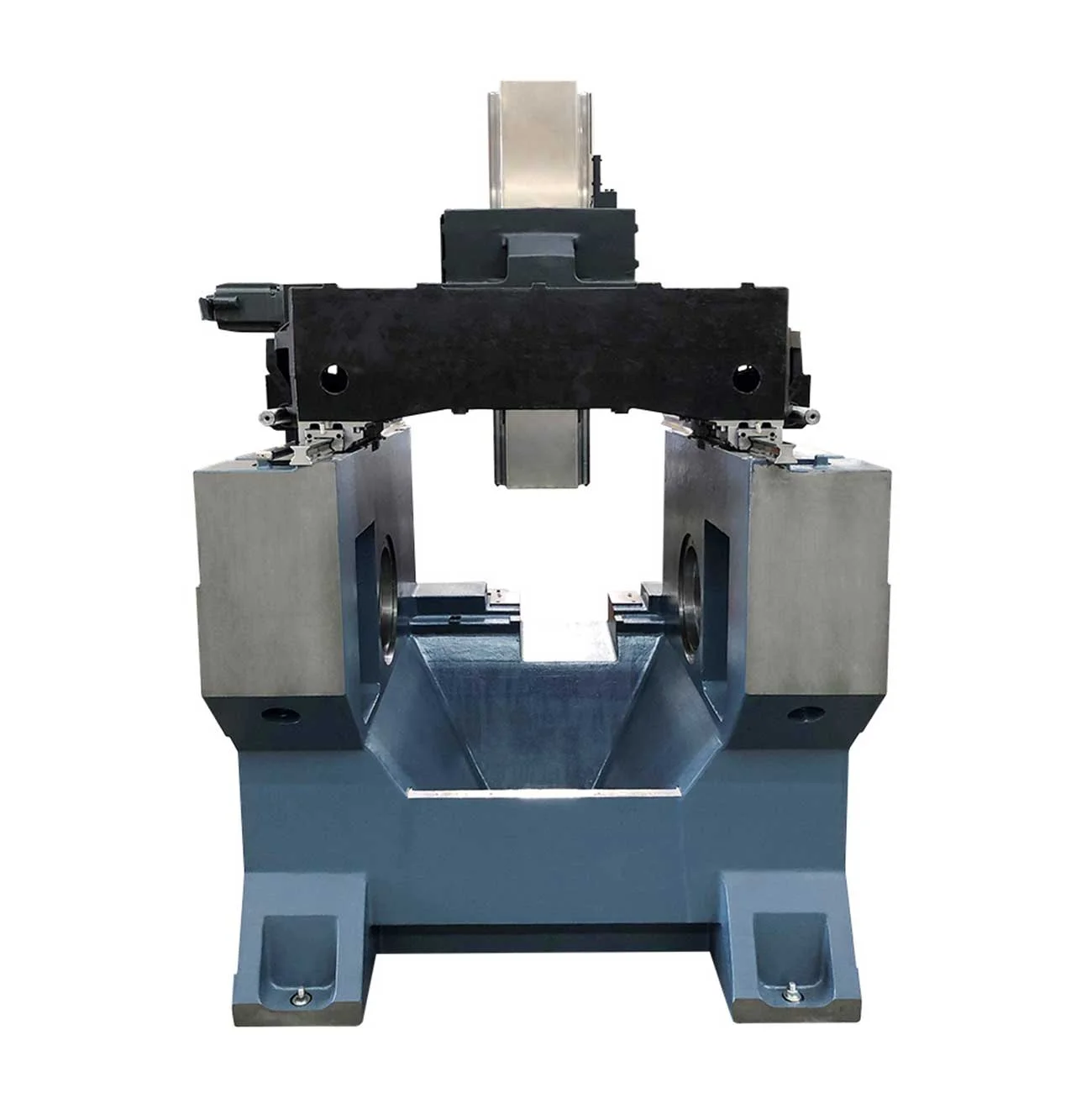

• ALZMETALL-Gantry-Concept (AGK)
• Серый чугун и чугун с шаровидным графитом
• Моноблочная тележка Travel-System со встроенной системой Box-in-Box
• 2-кратные линейные направляющие для системы перемещения XY-каретки и 4-кратные линейные направляющие для оси Z с системой перемещения-кареткой со встроенным мотор-шпинделем
• 3-кратные крутящие приводы для поворотной оси (ось А) и поворотной оси (ось С) на GS 600/5-T и GS 600/5-FDT
• Гибридная обработка: сверление/фрезерование/точение и шлифование с использованием одной зажимной установки
• Вес заготовки до 750 кг, включая зажимное устройство на GS 600E/3 (статический стол)
• Вес заготовки до 500 кг включительно
• Зажимно-наладочное устройство на 5-координатных станках
• Пройденный путь по осям X/Y/Z: 460/600/400 мм

Ориентация на потребности операторов

• Доступ к столу станка эргономично организован на рабочей высоте
• Загрузка заготовок осуществляется спереди, сверху и сбоку.
• Извлечение тумана непосредственно на рабочем столе машины
• Крутой наклонный туннель для стружки прямо под столом станка
• Промывка рабочего пространства охлаждающей жидкостью (опционально)
• Функция автоматического открывания/закрывания двери доступа (опционально)
• Доступ ко всем узлам обслуживания на рабочей высоте
• Панель управления станком для установки магазина инструментов может быть откинута в сторону. (Для дополнительных насадок, таких как транспортеры стружки, система охлаждения располагается с левой стороны).

Загрузить брошюру

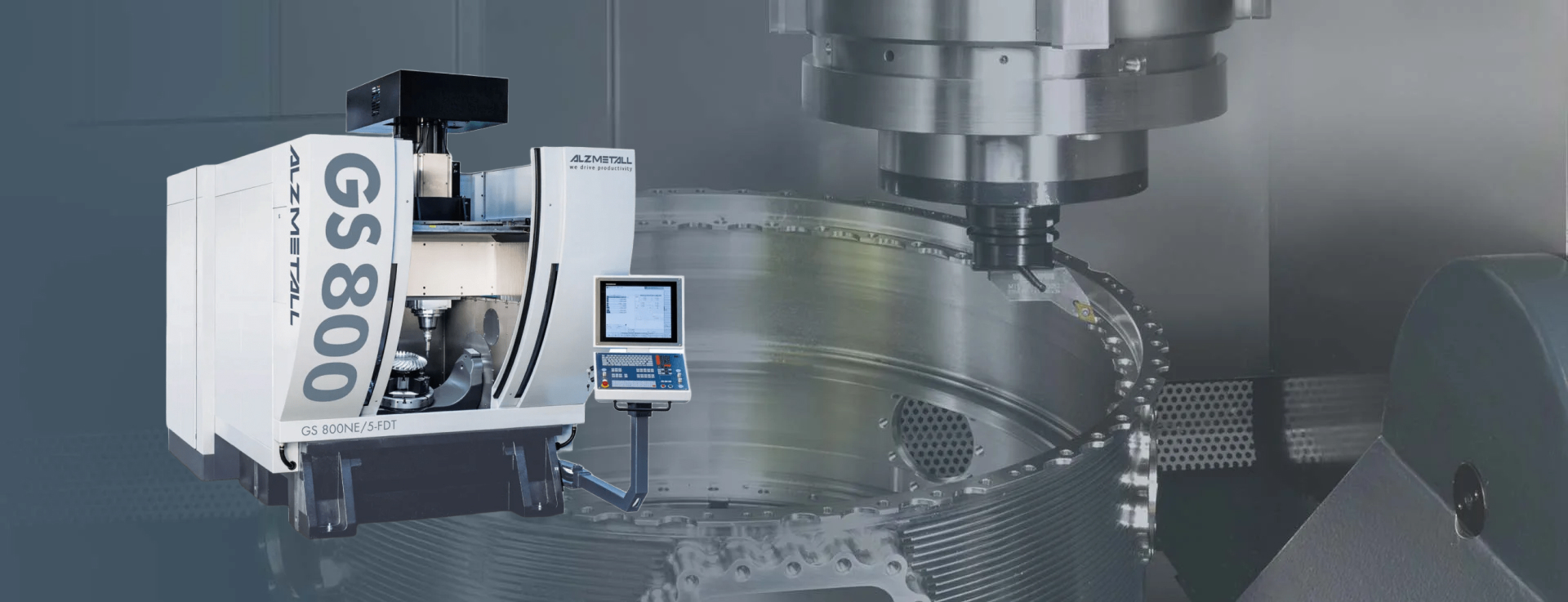

Характеристики

• Концепция портала ALZMETALL (AGK)
• Серый чугун и чугун со сфероидальным графитом
• Моноблочная система передвижения со встроенной системой Box-in-Box
• 2-кратное линейное управление для системы перемещения XY-каретки и 4-кратное линейное управление для оси Z с системой перемещения каретки с встроенным мотор-шпинделем

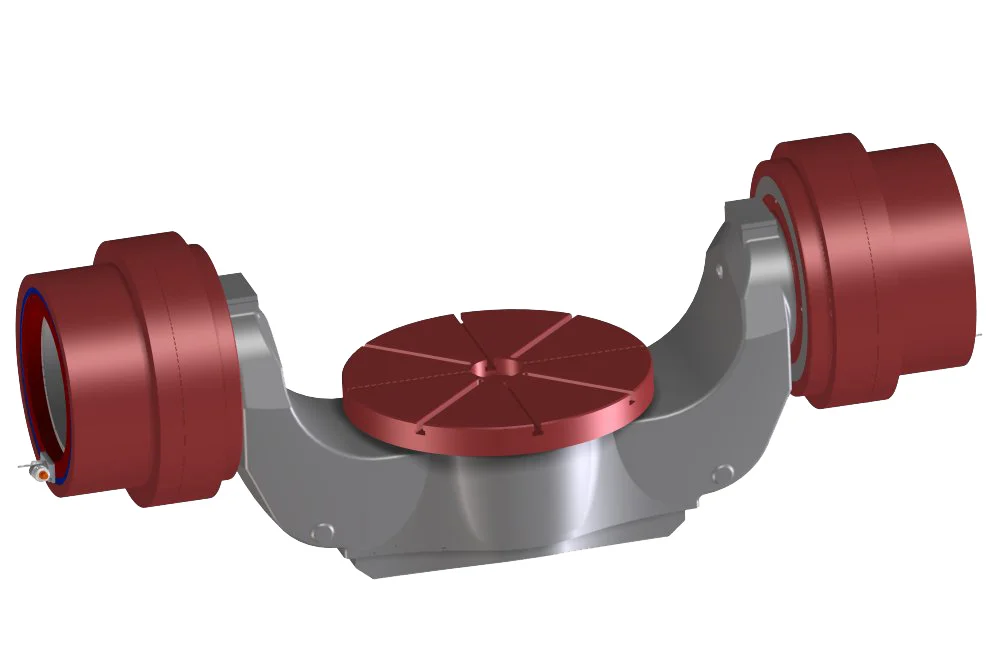

• 3-кратные моментные приводы для поворотной оси (ось A) и вращающейся оси (ось C) у GS 800NE/5-T и GS 800NE/5-FDT
• Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
• Вес заготовки до 1250 кг, включая зажимное устройство, в GS 800/3
• Вес заготовки до 500 кг, включая зажимное устройство, в GS 800/5-T и GS 800/5-FDT
• Путь по осям X/Y/Z: 660/800/550 мм

Ориентация на потребности операторов

• Доступ к эргономически сконфигурированному рабочему столу станка на высоте
• Загрузка заготовок спереди, сверху и по бокам.
• Отвод тумана прямо на столе машины
• Круто наклонный тоннель для стружки прямо под станочным столом
• Промывка рабочего пространства охлаждающей жидкостью [опционально]
• Функция автоматического открывания/закрытия дверей доступа [опционально]
  Доступ ко всем блокам технического обслуживания на рабочей высоте

Загрузить брошюру

Характеристики

• Концепция портала ALZMETALL (ASGK)
• Компоненты корпуса и рамы машины из серого чугуна и чугуна с шаровидным графитом
• Система путешествий-каретка со встроенной системой «коробка в коробке» – запатентованная –
• 4-кратное линейное управление для системы перемещения X-Y и оси Z с интегрированным мотор-шпинделем
• 3-кратные моментные приводы для поворотной оси (ось A) и вращающейся оси (ось C) у GS 1000/5-T и GS 1000/5-FDT
• Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
• Вес заготовки до 1800 кг, включая зажимное устройство, в GS 1000/3
• До 1000 кг [1500 кг] Опция, вес заготовки, включая зажимное устройство для GS 1000/5-T и GS 1000/5-FDT
• Путь осей X/Y/Z: 800/800/600 мм

Ориентация на потребности операторов

• Доступ к столу машины на уровне оператора
• Доступ к рабочему пространству сверху, возможна загрузка краном
• Отвод тумана прямо на столе машины
• Тоннель для стружки прямо под станочным столом
• Промывка рабочего пространства охлаждающей жидкостью (опционально)
• Функция автоматического открывания/закрытия дверей доступа (опционально)
• Доступ ко всем блокам технического обслуживания на рабочей высоте

Загрузить брошюру

Характеристики

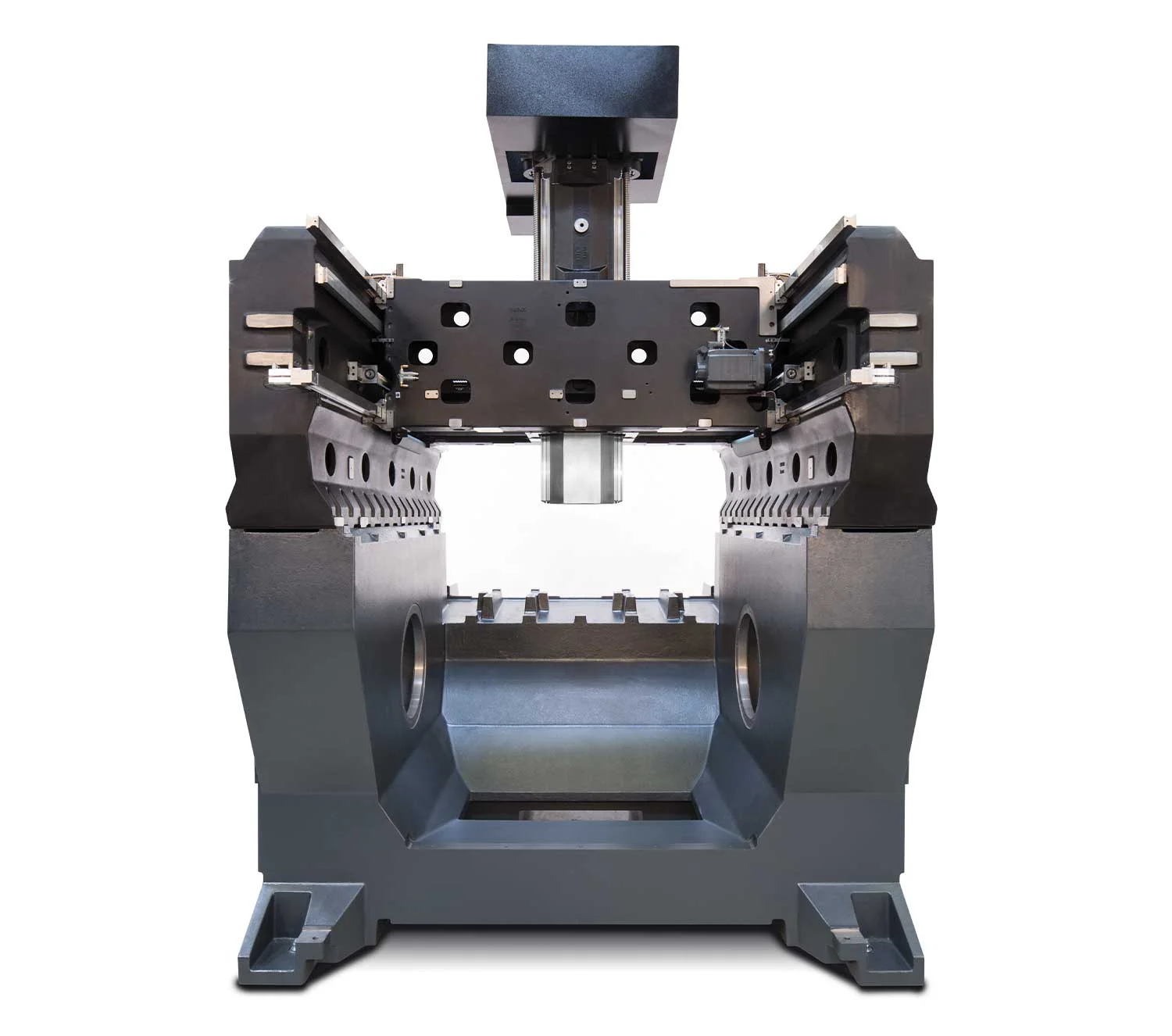

• Концепция портала Alzmetall-Specific-Gantry-Concept (ASGK)
• Компоненты корпуса и рамы машины из серого чугуна и чугуна с шаровидным графитом
• Система передвижения со встроенной системой «коробка в коробке» с моноблоком по оси Z –; запатентована
• 4-кратное линейное управление для системы перемещения X-Y и оси Z с интегрированным мотор-шпинделем
• 3-кратные приводы с крутящим моментом для поворотной оси (ось А) и вращающейся оси (ось С)
О
• Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
• Вес заготовки до 2500 кг, включая зажимное устройство
• Путь движения по осям X/Y/Z: 1000/1200/800 мм

Ориентация на потребности операторов

• Доступ к столу машины на уровне оператора
• Доступ к рабочему пространству сверху, возможна загрузка краном
• Отвод тумана прямо на столе машины
• Тоннель для стружки прямо под столом станка

Загрузить брошюру

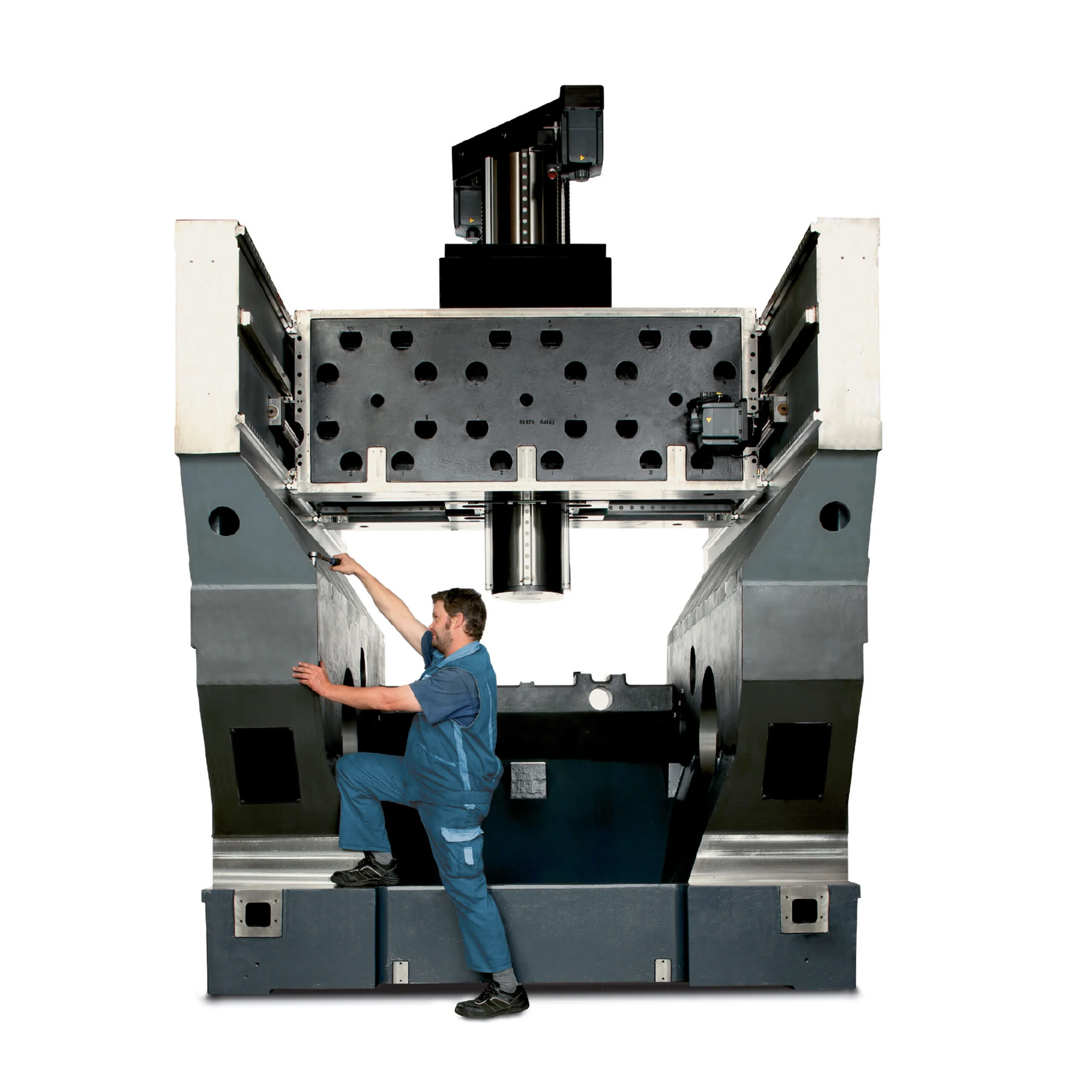

Характеристики

• Концепция портала Alzmetall-Specific-Gantry-Concept (ASGK)
• Компоненты корпуса и рамы машины из серого чугуна и чугуна с шаровидным графитом

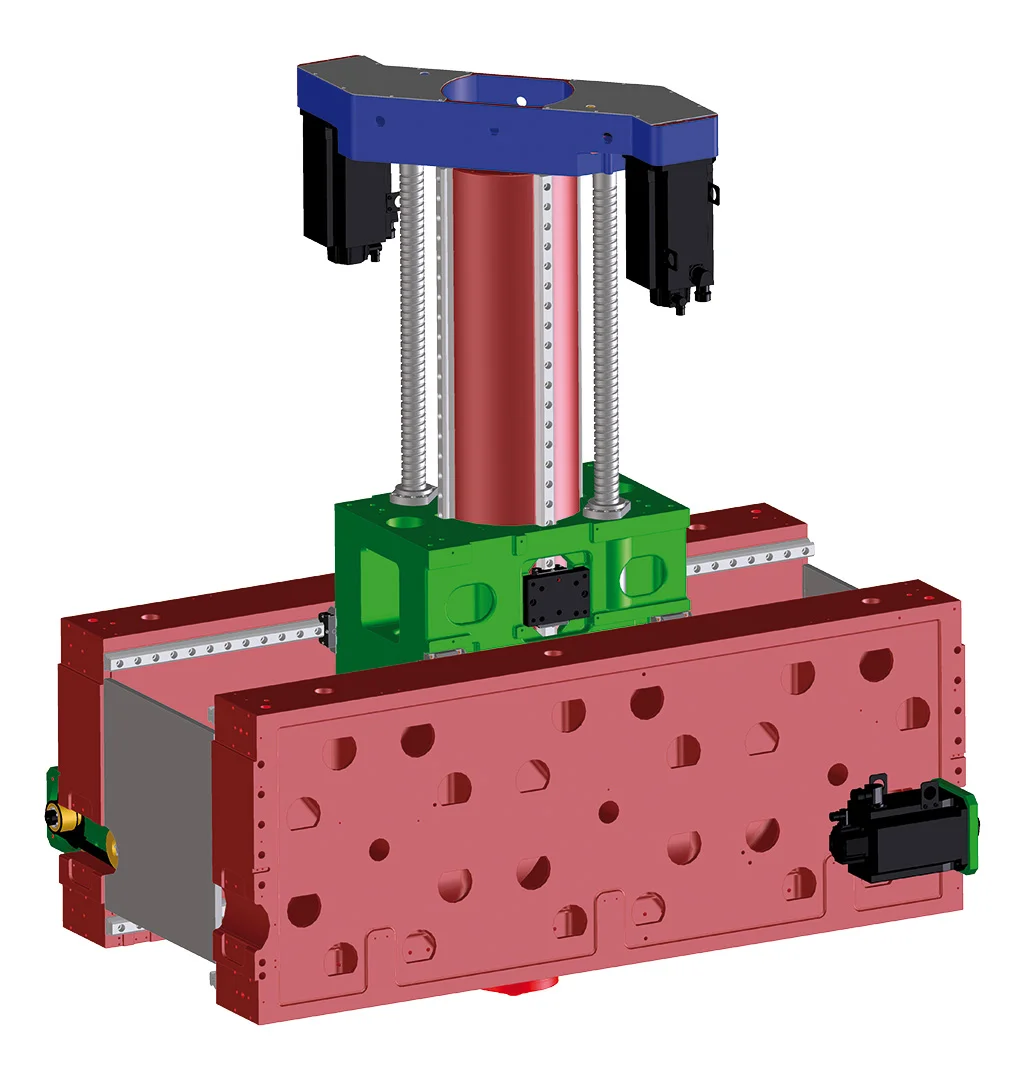

• Система путешествий-каретка со встроенной системой «коробка в коробке» – запатентована
• 4-кратное линейное руководство для системы перемещения каретки и оси Z с интегрированным мотор-шпинделем
• 3-кратные приводы с крутящим моментом для поворотной оси (ось А) и вращающейся оси (ось С)
• Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
• Вес заготовки до 3000 кг, включая зажимное устройство
• Путь по осям X/Y/Z: 1200/1300/800 мм

Ориентация на потребности операторов

• Доступ к столу машины на уровне оператора
• Доступ к рабочему пространству сверху, возможна загрузка краном
• Отвод тумана прямо на столе машины
• Тоннель для стружки прямо под столом станка
• Промывка рабочего пространства охлаждающей жидкостью (опционально)
• Функция автоматического открывания/закрытия дверей доступа (опционально)
• Доступ ко всем блокам технического обслуживания на рабочей высоте
