Круглошлифовальные станки

►

Круглошлифовальные станки для серийного внутреннего шлифования

►

S122

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	350 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Z	350 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	150 мм
Максимальная ширина шлифовального круга	20 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	120 мм
Диаметр заготовки	70 мм
Максимальный вес заготовки	3 кг
Высота центров	110 мм

Основные характеристики

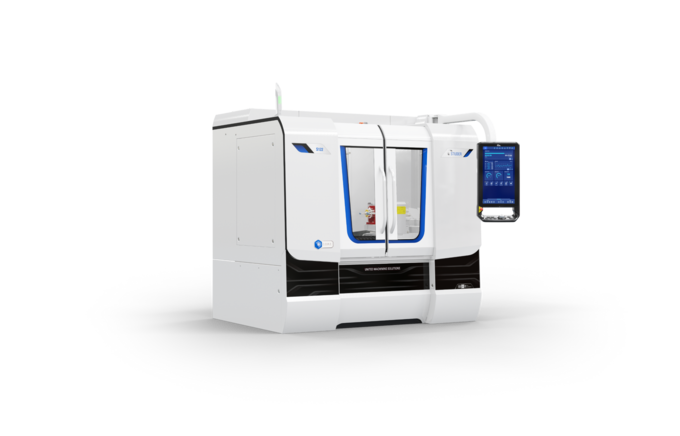

Станок S122 — это станок с ЧПУ для внутренней цилиндрической шлифовки заготовок малого и среднего размера в мелко- и крупномасштабном производстве. Диаметр обработки составляет 220 мм (8,6 дюйма).

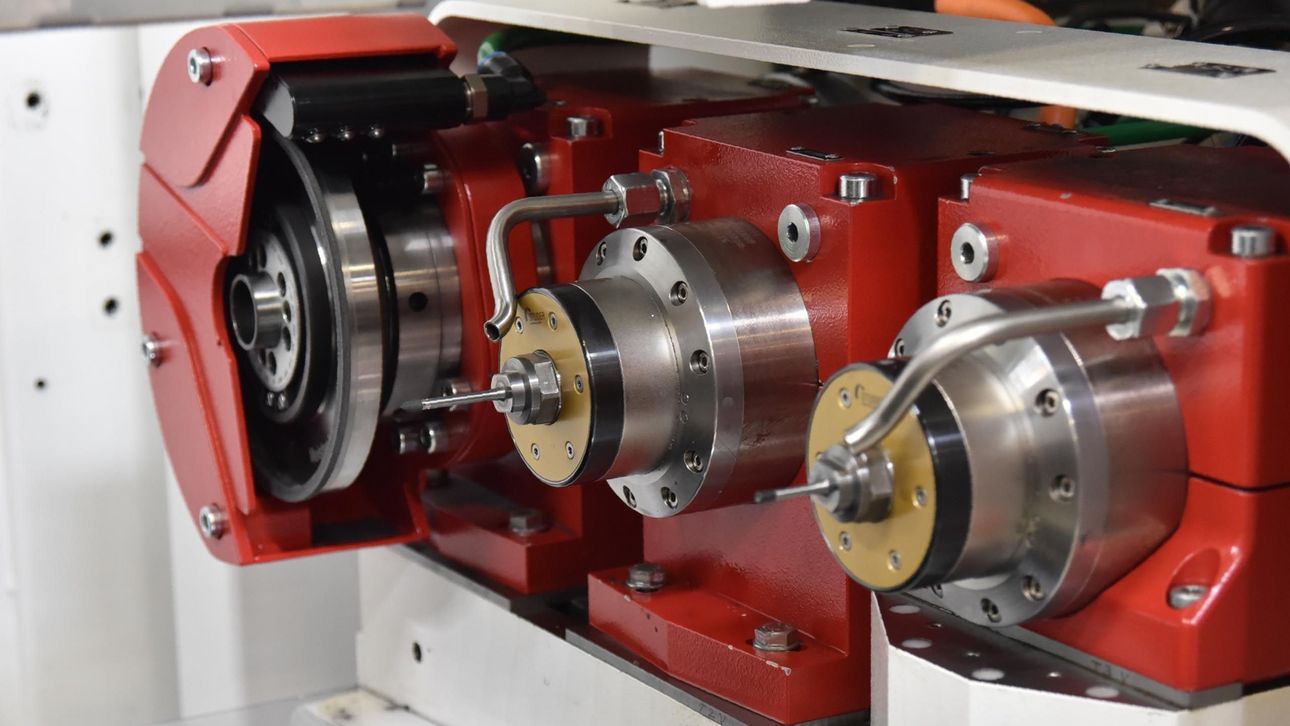

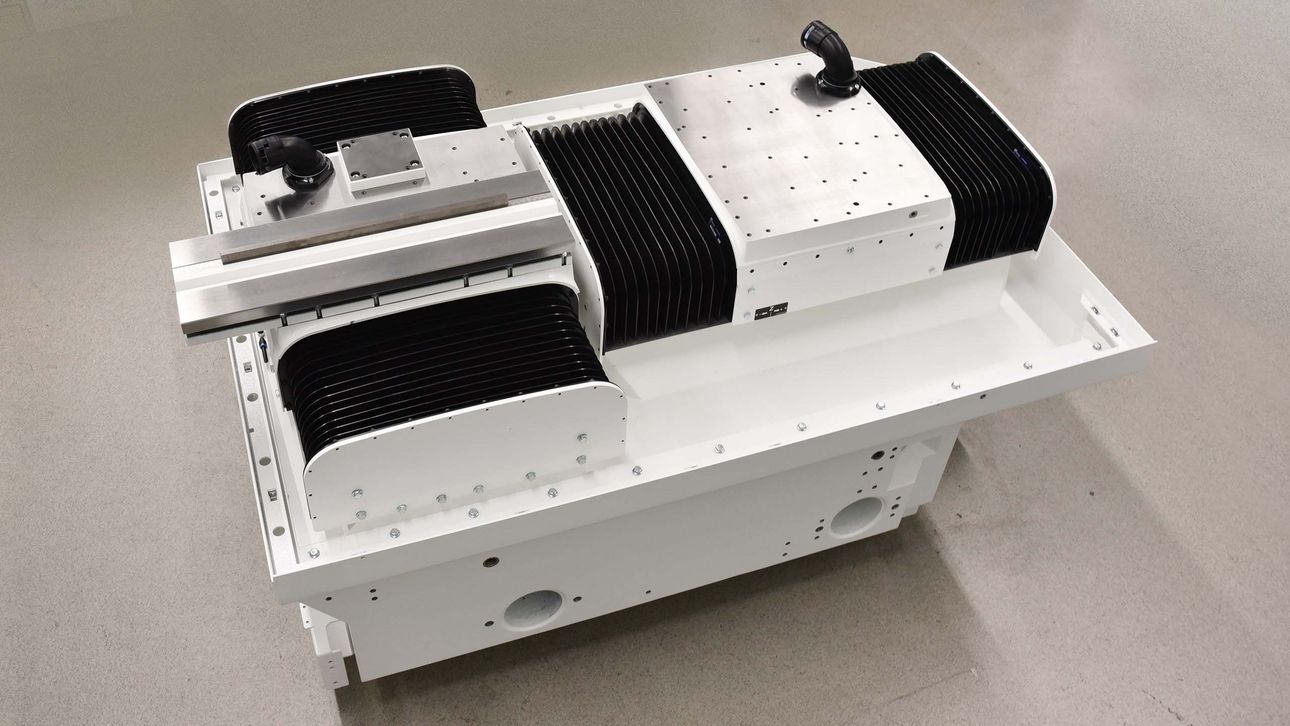

Станок с ЧПУ для внутренней цилиндрической шлифовки может обрабатывать заготовки длиной до 120 мм (4,7 дюйма). Максимальная длина шлифовки составляет 110 мм (4,3 дюйма). Можно использовать до трех шлифовальных шпинделей в параллельном расположении. На одном из них можно установить внешний шлифовальный круг. Основой легендарной точности станка является станина Granitan® и система направляющих StuderGuide® для осей X и Z.

Загрузить брошюру

S122 — Высокопроизводительная машина для обработки отверстий малого диаметра.
