Круглошлифовальные станки

►

Круглошлифовальные станки с ЧПУ для серийного наружного шлифования

►

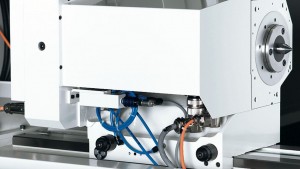

S22

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	310 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Y	100 мм
Макс. ход Z	850 мм
Максимальная скорость движения Z	30'000 мм/мин

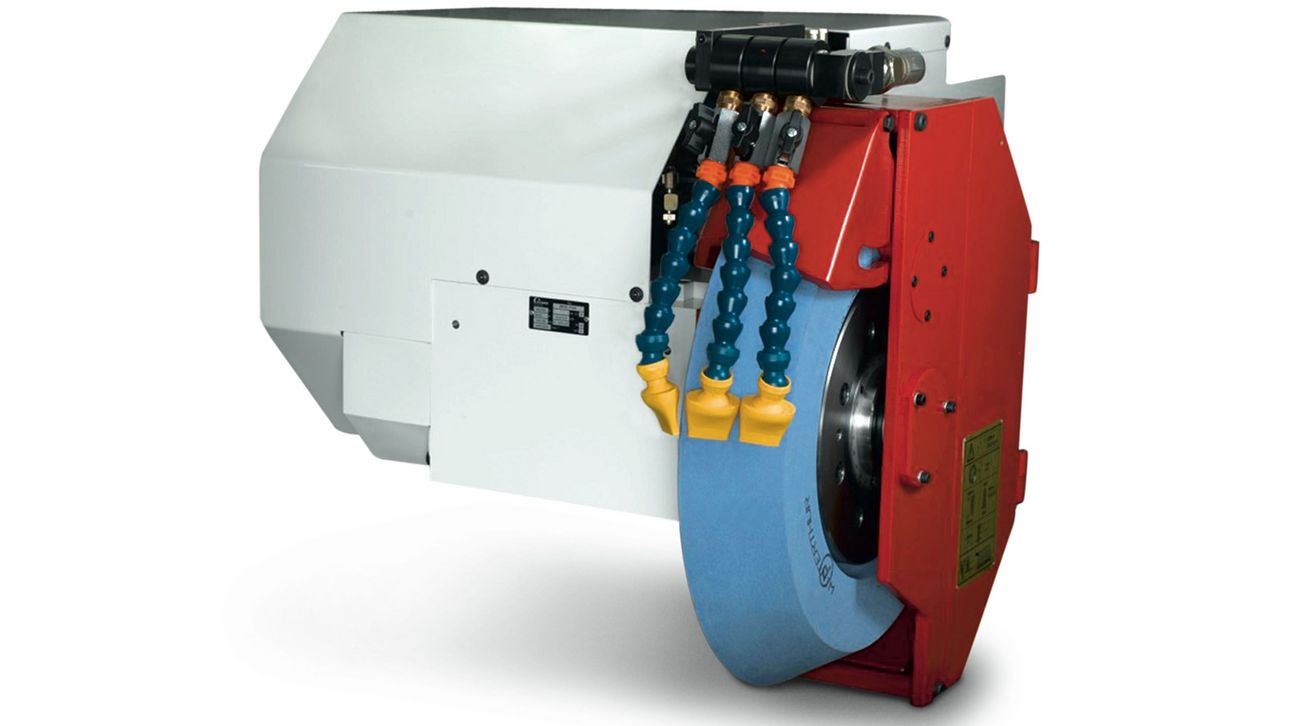

Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	610 мм
Максимальная ширина шлифовального круга	160 мм
Поворотные оси
Диапазон поворота A	26°
Диапазон поворота B	195°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	700 мм
Диаметр заготовки	449 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	800 мм
Высота центров	225 мм

Основные характеристики

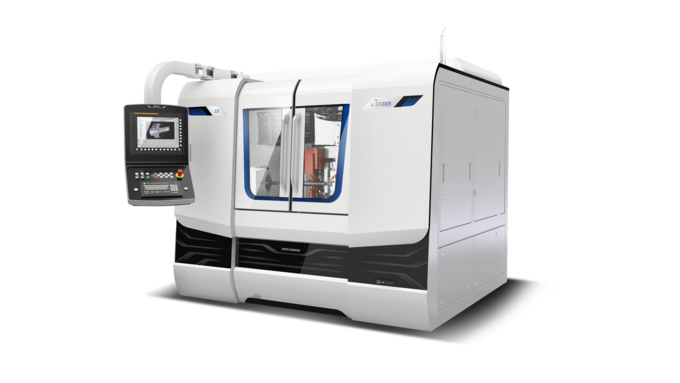

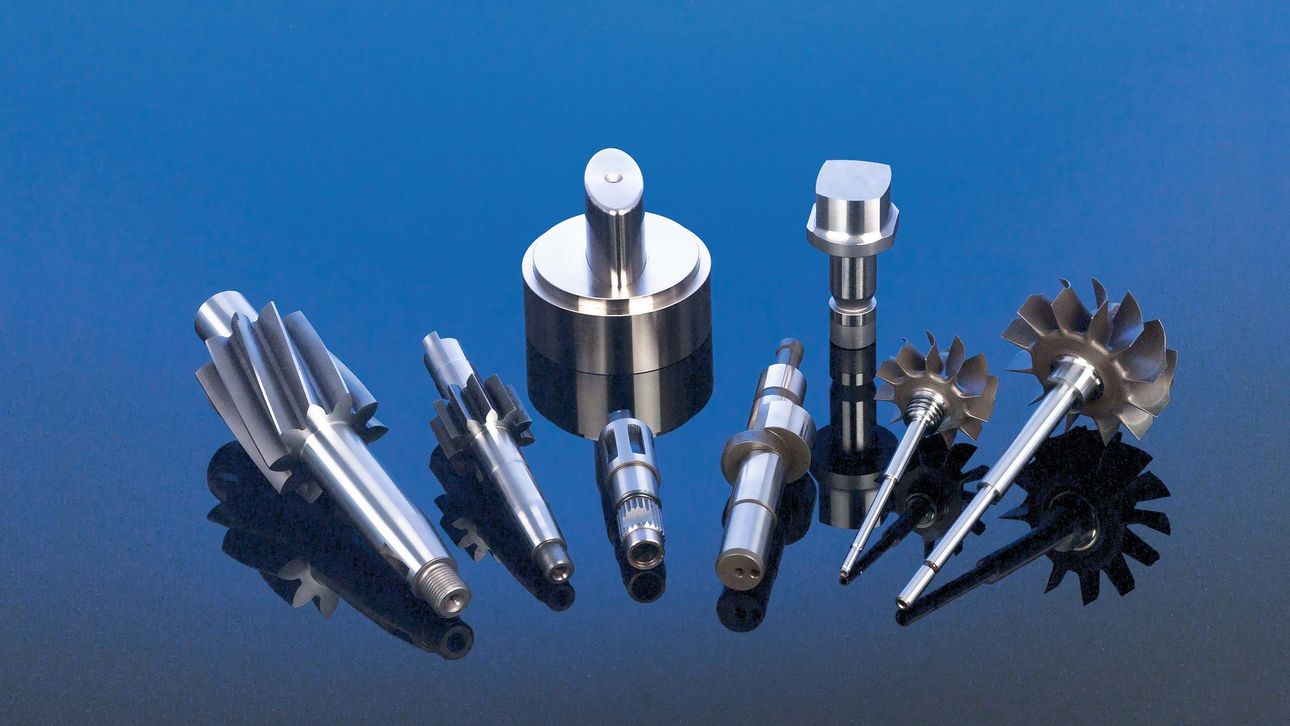

Станок S22 — это производственная платформа для массового производства заготовок среднего размера. Расстояние между центрами составляет 800 мм (31,5 дюйма), а высота центров — 175 мм (6,9 дюйма) / 225 мм (8,8 дюйма). Он может обрабатывать заготовки максимальным весом 150 кг (330 фунтов).

Станок S22 с широкими возможностями расширения может быть сконфигурирован для любых шлифовальных работ, став идеальным производственным станком. Высокодинамичные приводы осей, высококачественные направляющие системы STUDER, короткое время реакции и оптимизированные перемещения составляют основу S22. Опция высокоскоростного шлифования (HSG) способствует повышению производительности благодаря периферийной скорости до 140 м/с (27 600 фут/мин).

Аппаратное обеспечение

Оборудование:

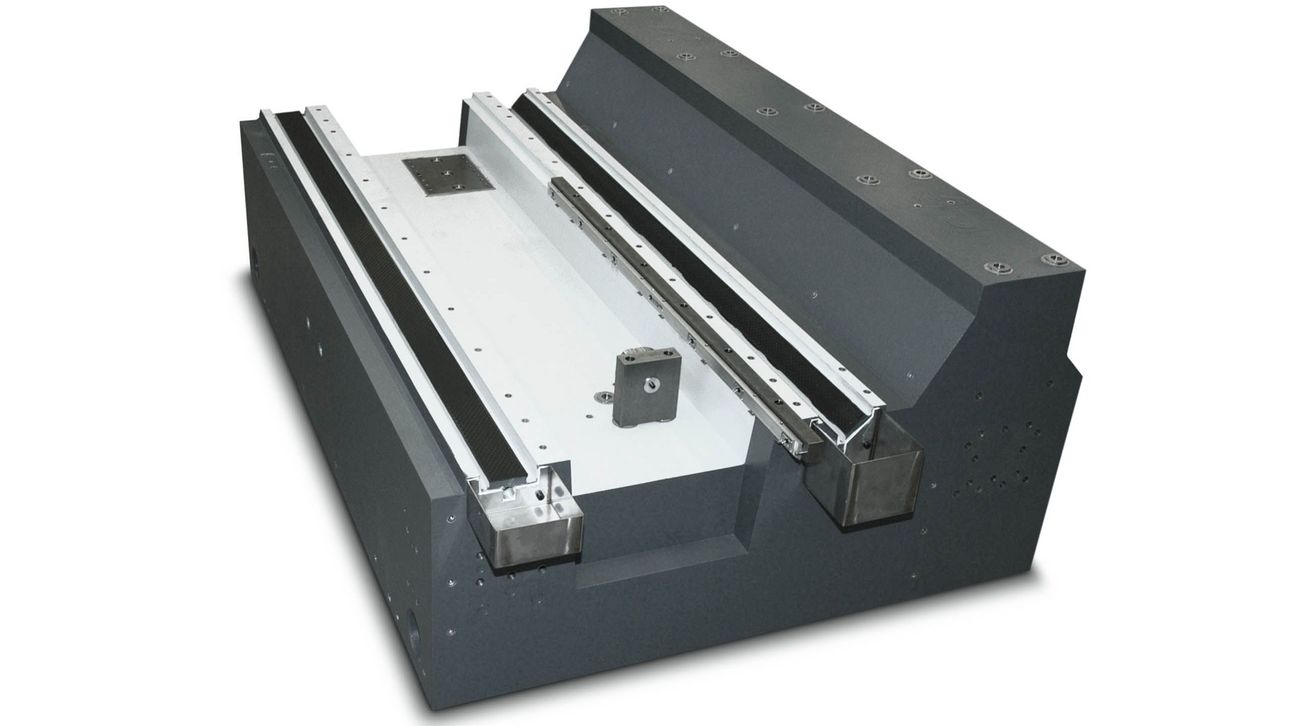

Основание машины для литья минералов Granitan® S103
Поперечный суппорт X: антифрикционные направляющие с шариковинтовой передачей

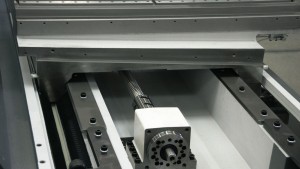

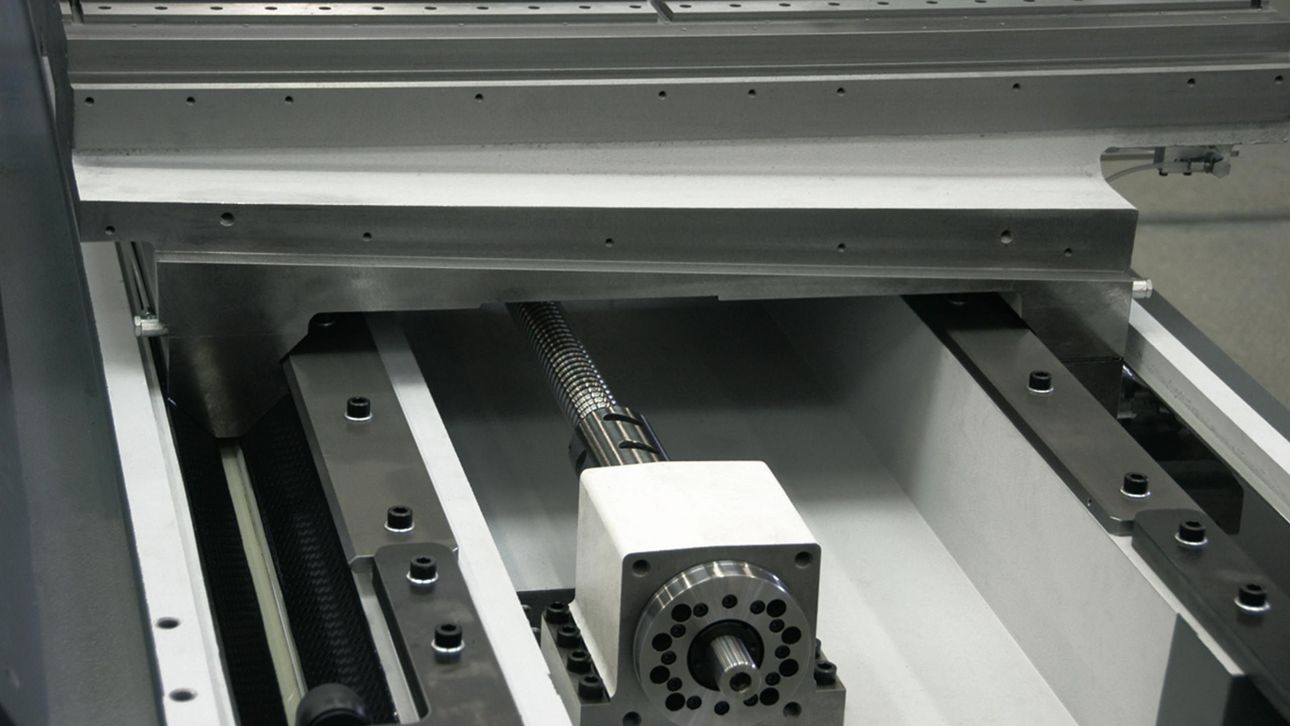

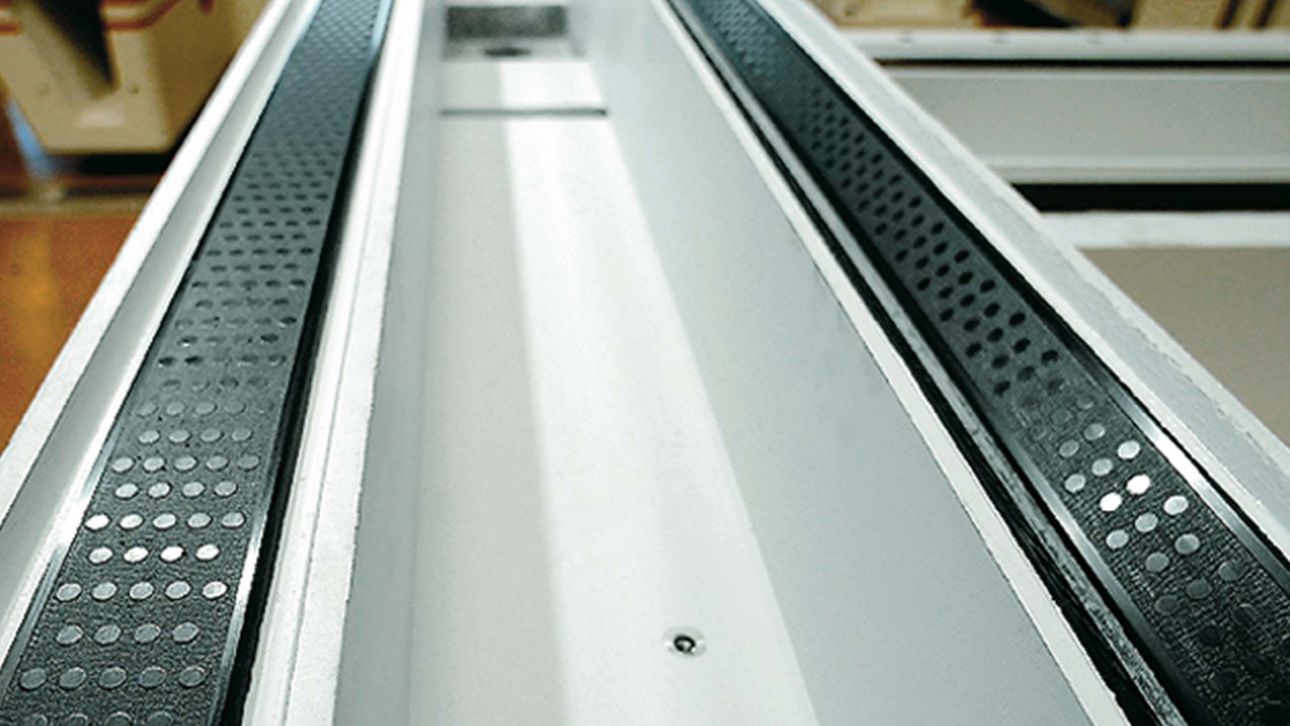

Продольный суппорт Z: направляющая с запатентованной структурой поверхности и шариковинтовым приводом
Ось C для рабочей головки

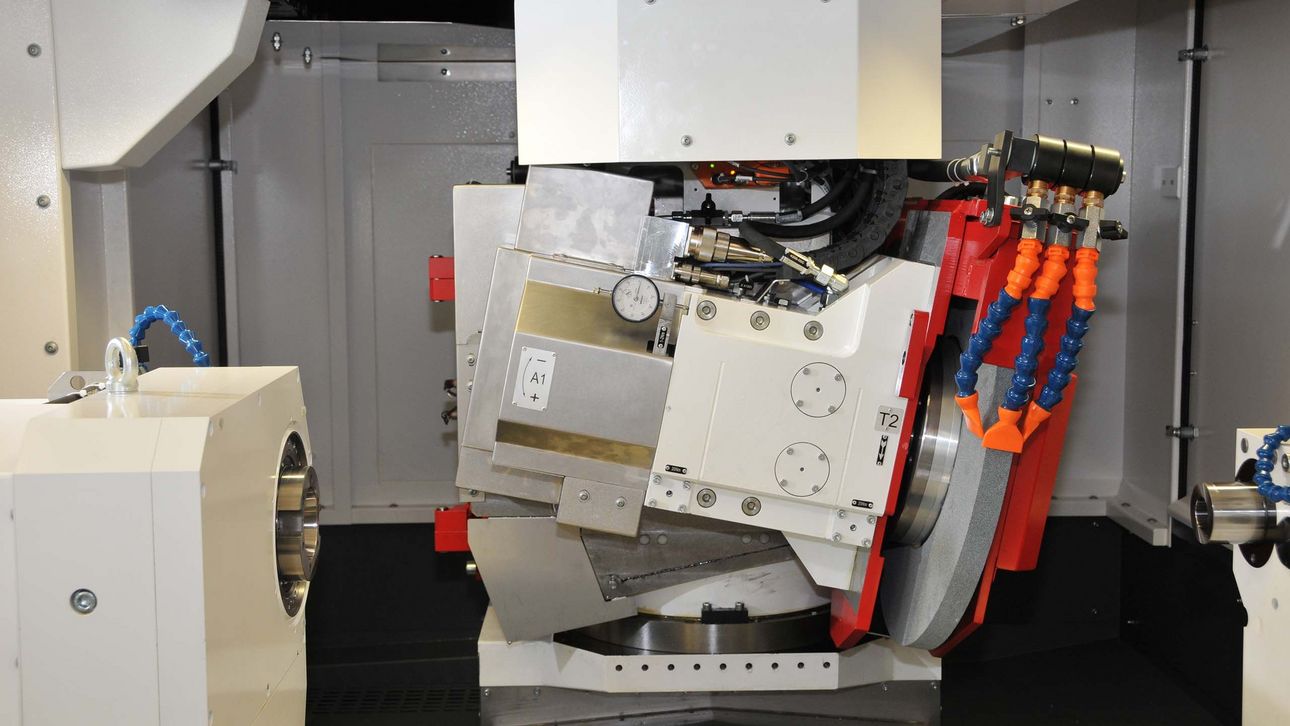

Концепции рабочих головок, разработанные для конкретных задач

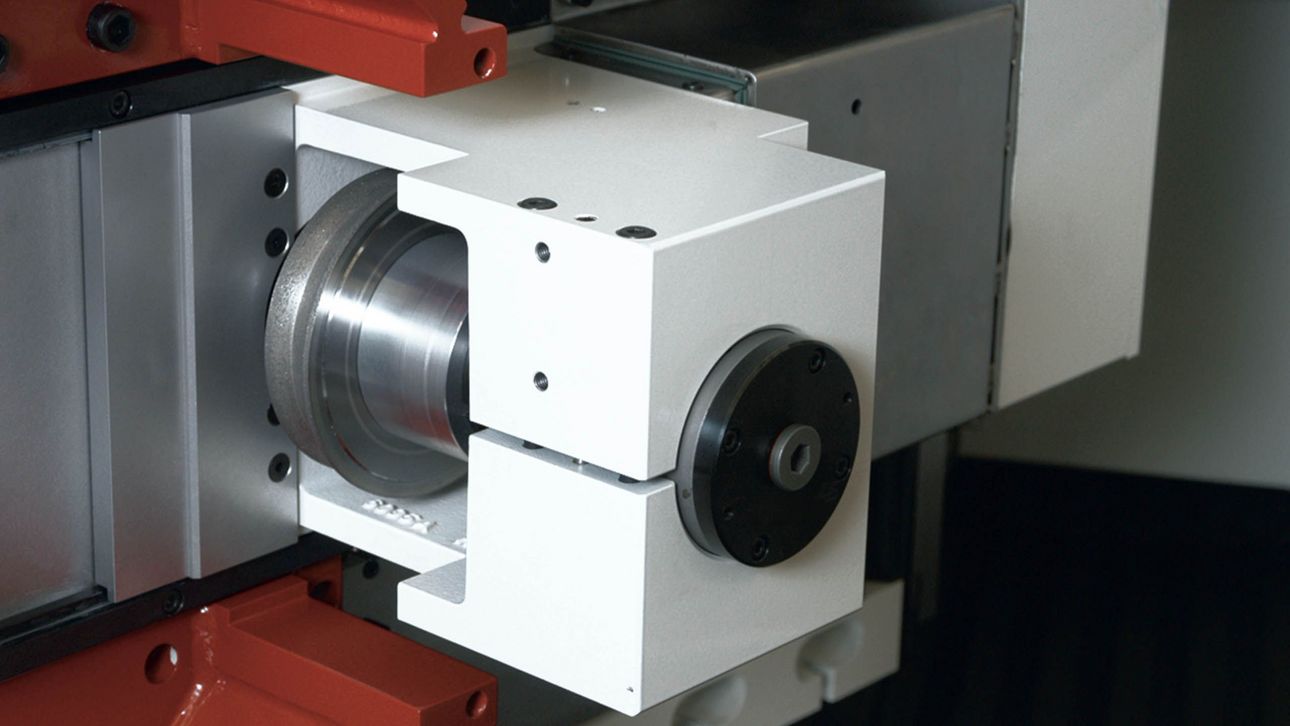

Дополнительная ось ЧПУ для профилирования шлифовального круга
Полностью закрытый корпус с подвижными передними панелями для оптимального доступа
Встроенный загрузочный блок или тензодатчик для загрузки и выгрузки слева, справа или сверху

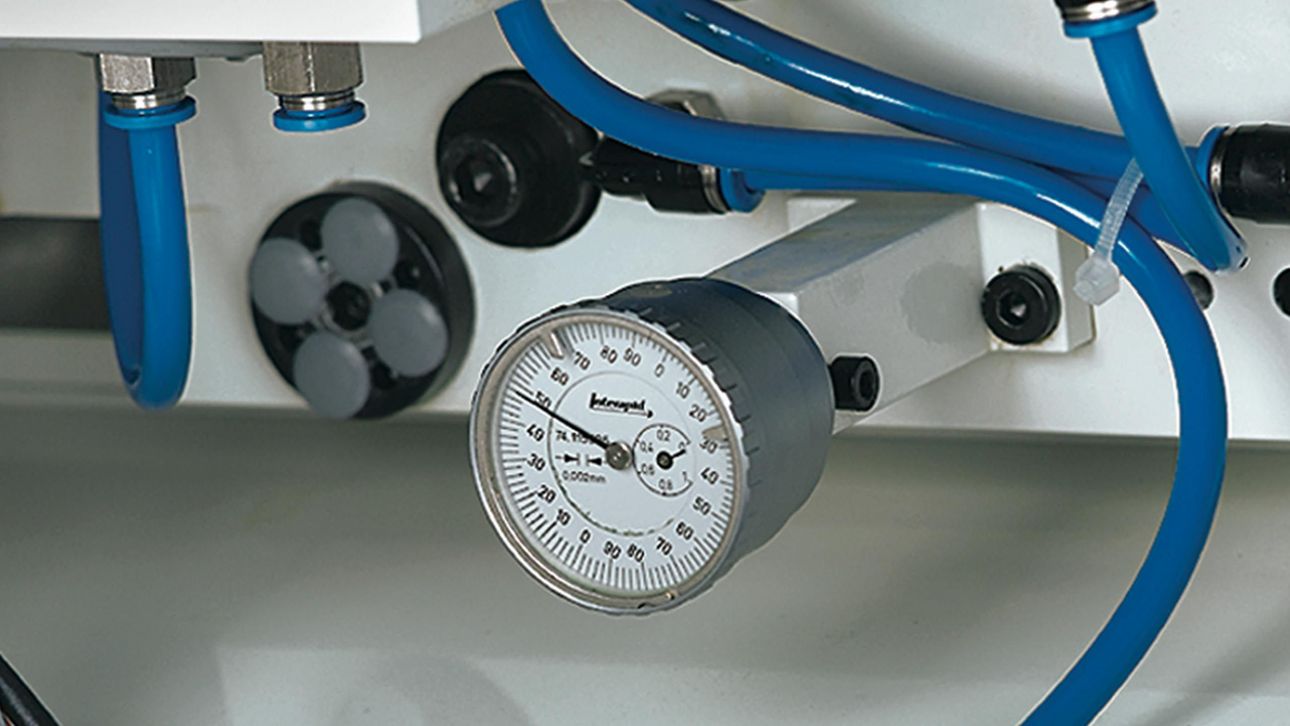

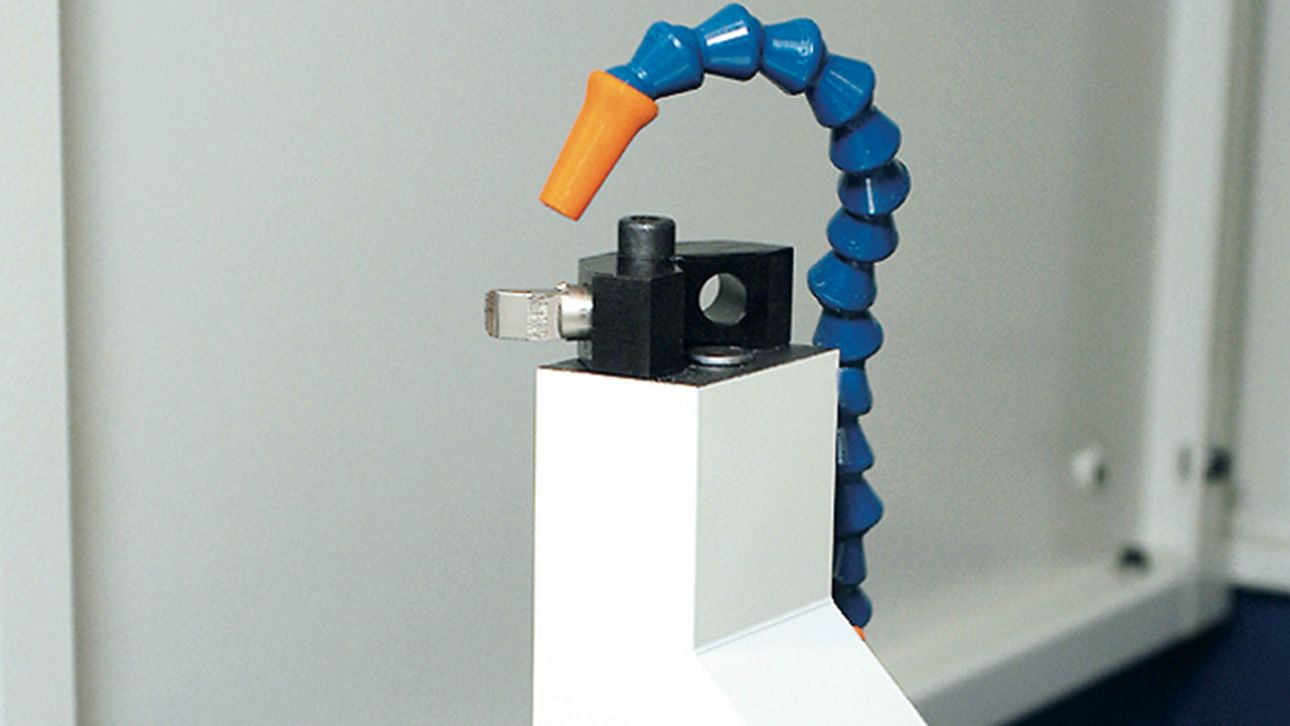

Широкий ассортимент принадлежностей

Программное обеспечение:

Простое программирование с помощью StuderWIN на Fanuc 31i-A
Программное обеспечение StuderGRIND для создания шлифовальных и
правящих программы
Стандартизированные интерфейсы для загрузчика и периферийных устройств

Загрузить брошюры

S22 - Производственная платформа для вашего индивидуального решения по шлифованию.

WireDress® - Технология правки шлифовальных кругов с металлической связкой, интегрированная в станок, последнего поколения.

Синхронная задняя бабка - Большая гибкость, большая производительность благодаря синхронизированному приводу задней бабки.

LaserControl - Технология лазерного измерения технологических процессов, интегрированная в станок.

Ось А - Для абсолютной точности при шлифовании резьбы.

STUDER easyload - Для наружных и универсальных цилиндрических шлифовальных станков.
