Круглошлифовальные станки

►

Универсальные круглошлифовальные станки с ЧПУ

►

favoritCNC

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 650 мм (25,6'')

Линейные оси
Макс. ход X	285 мм
Максимальная скорость движения X	10'000 мм/мин
Макс. ход Z	800 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальное количество оборотов	2'800 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	100 мм
Поворотные оси
Диапазон поворота B	210°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	80 кг
Расстояние между центрами	650 мм
Высота центров	175 мм

Расстояние между центрами 1000 мм (40'')

Линейные оси
Макс. ход X	285 мм
Максимальная скорость движения X	10'000 мм/мин
Макс. ход Z	1'150 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальный диаметр шлифовального круга	500 мм
Максимальная ширина шлифовального круга	110 мм
Поворотные оси
Диапазон поворота B	210°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'000 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	120 кг
Расстояние между центрами	1'000 мм
Высота центров	175 мм

Основные характеристики

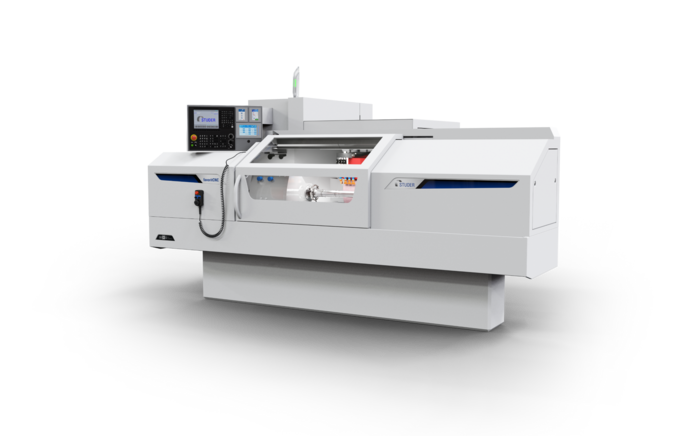

Этот станок, отличающийся оптимальным соотношением цены и качества, гарантирует многолетнюю точность. Станок favoritCNC с межосевым расстоянием 650 (25,6”) или 1000 мм (39,4”), предназначен для универсального использования и легко и быстро программируется благодаря технологии Studer Pictogramming. Благодаря различным опциям, таким как система измерения, система балансировки, датчик контакта и продольное позиционирование, станок легко адаптируется к другим шлифовальным задачам. Высота центров favoritCNC составляет 175 мм (6,9”), и он может обрабатывать заготовки максимальным весом 80 (176,4 фунта) / 120 кг (264,6 фунта).

Аппаратное обеспечение

Оборудование

Выбираемая шлифовальная головка:
- Фиксированная шлифовальная головка с ручным поворотом

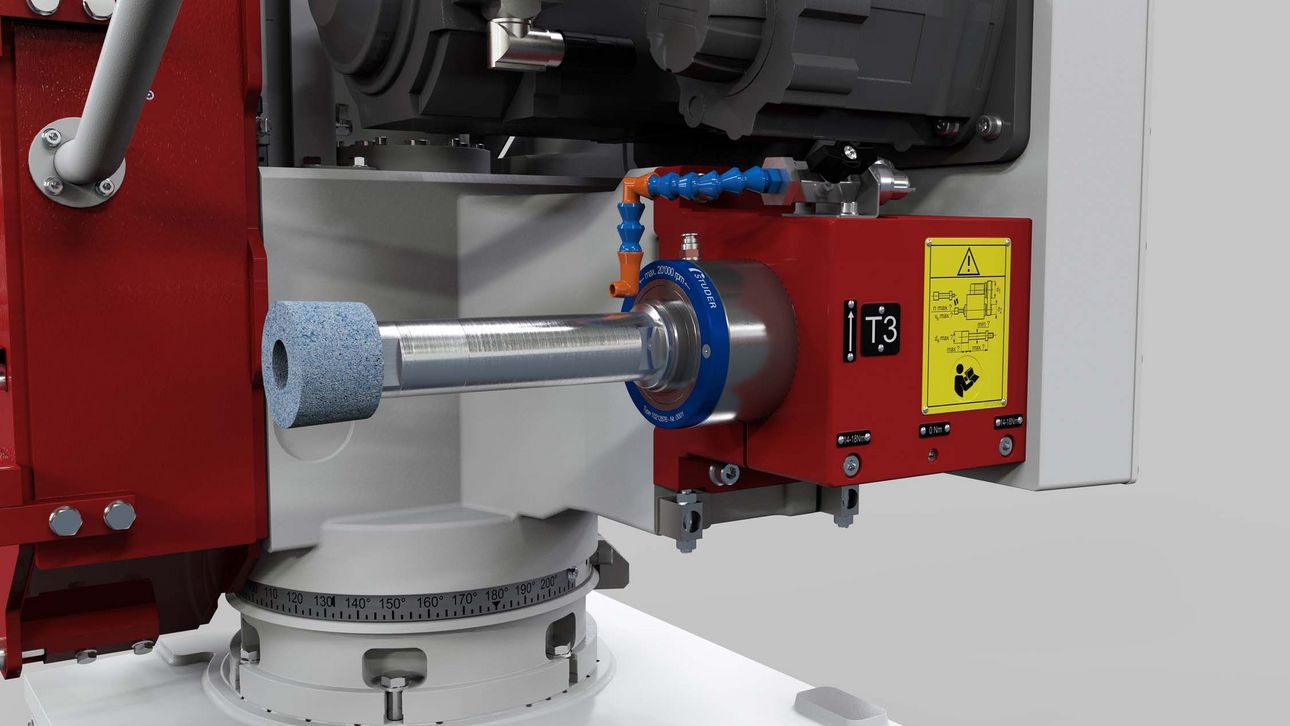

- Шлифовальная головка с шлифовальным кругом справа для внутренней шлифовки (опция)
Фиксированный или поворотный стол (до 8,5°)
Возможность внешней и внутренней шлифовки за одну установку
Основание станка из минерального литья Granitan® S103
Цифровой дисплей угла поворота
Автоматическая дверца управления
Блок ручного управления для установки вблизи процесса шлифовки

Программное обеспечение

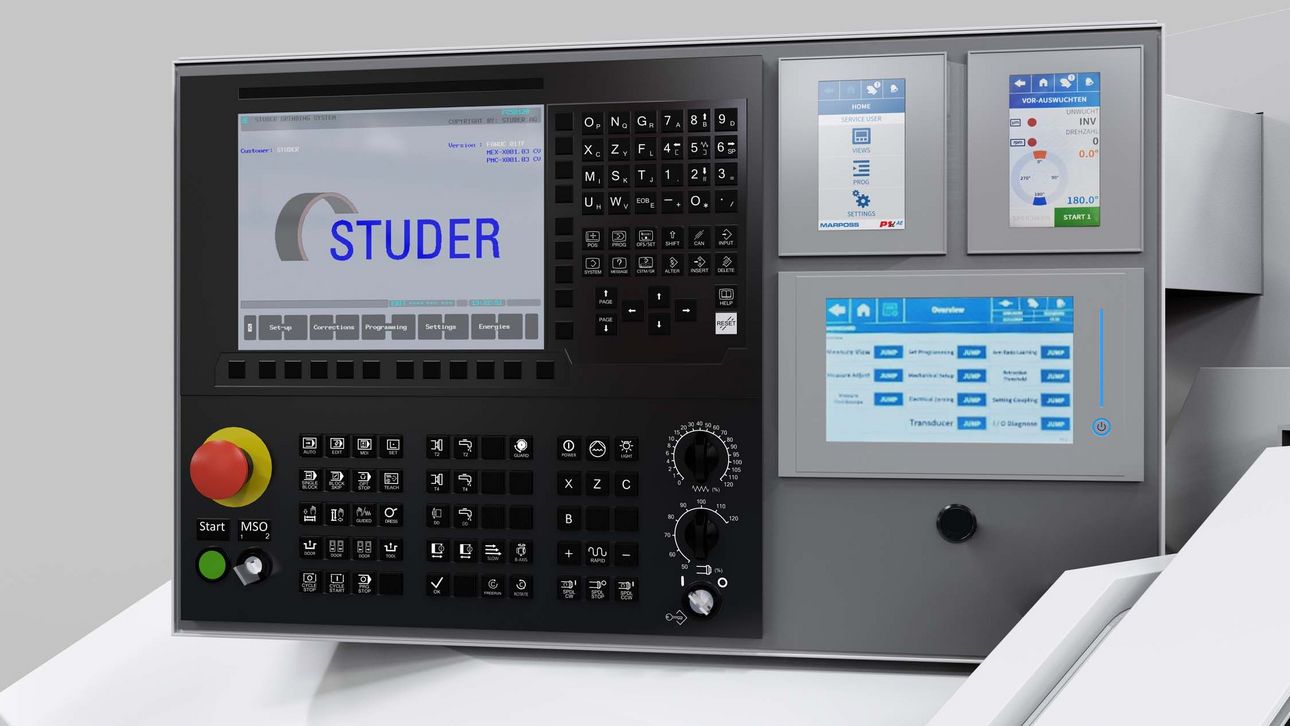

Очень простое программирование благодаря StuderPictogramming
Программное обеспечение StuderGRIND (опционально) для создания программ шлифовки и правки на внешнем ПК
