Пятикоординатный обрабатывающий центр GS 600/5

Пятикоординатные обрабатывающие центры

►

Пятикоординатные обрабатывающие центры

►

GS 600 - MIRACLE OF SPACE

►

GS 600/5

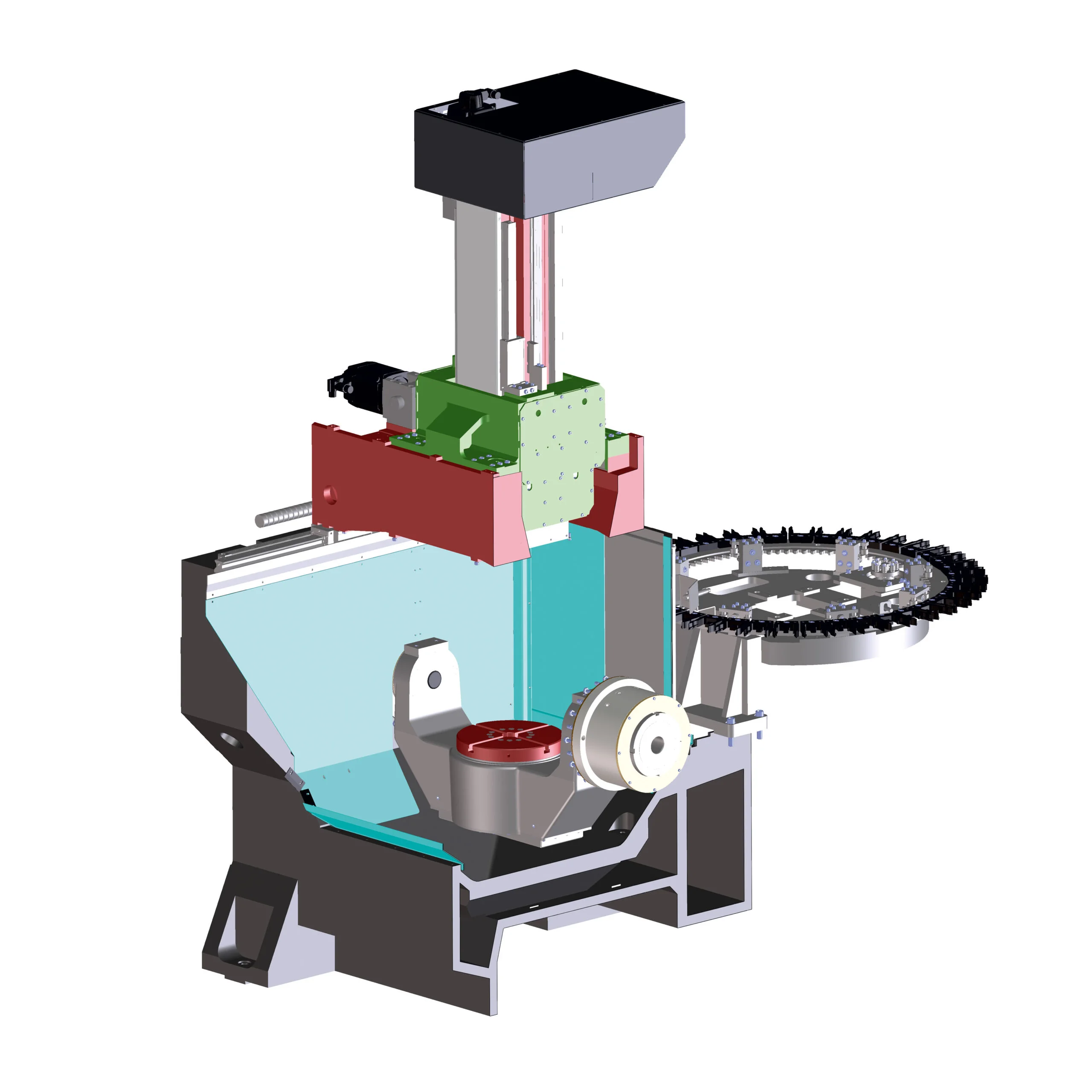

ALZMETALL-Gantry-Concep (AGK)

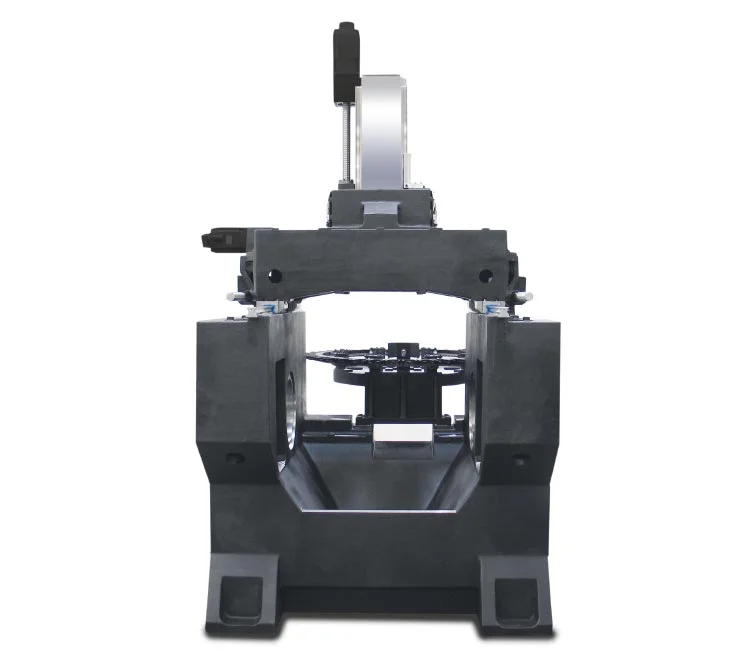

Серый чугун и чугун со сфероидальным графитом

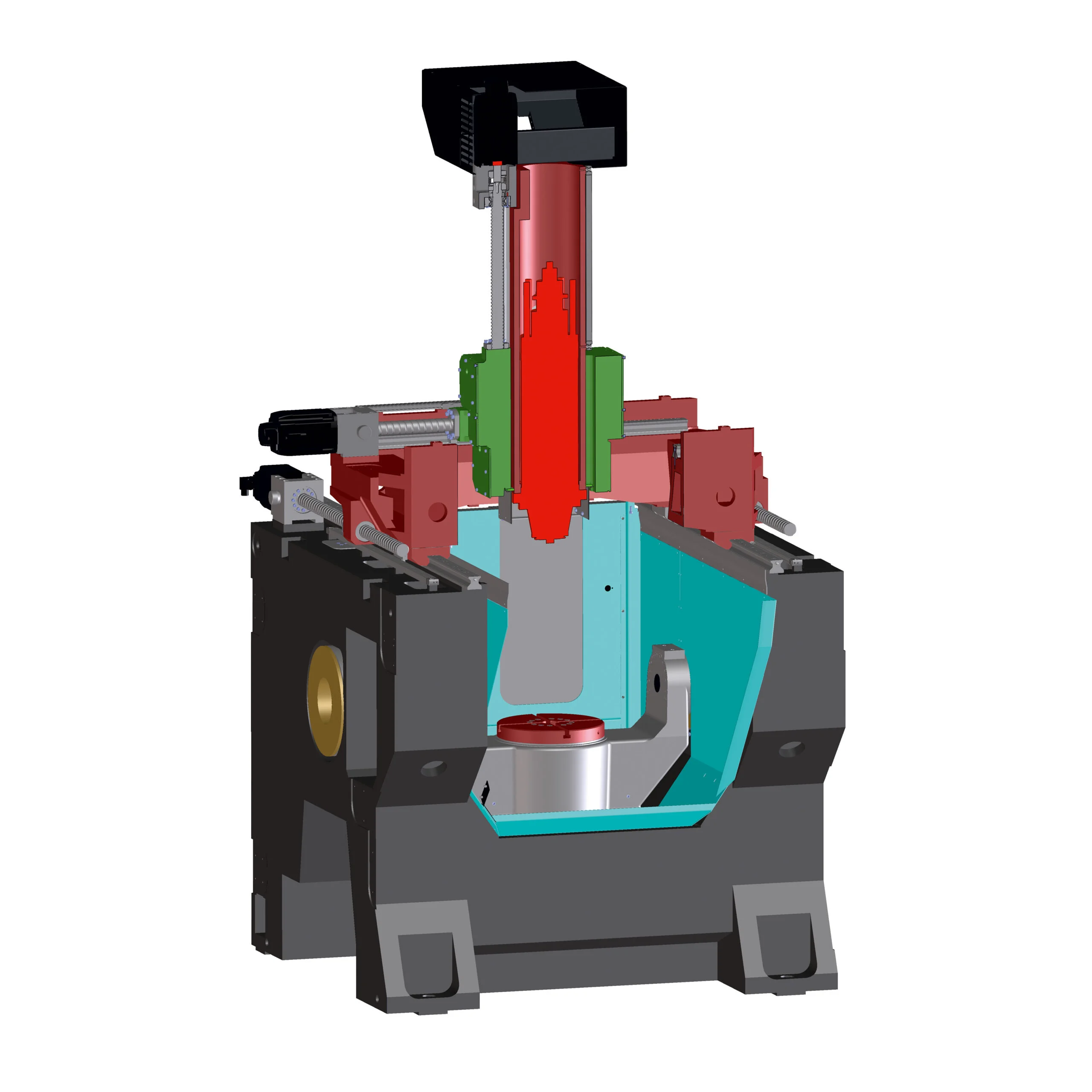

Моноблочная система передвижения-каретка со встроенной системой «коробка в коробке»

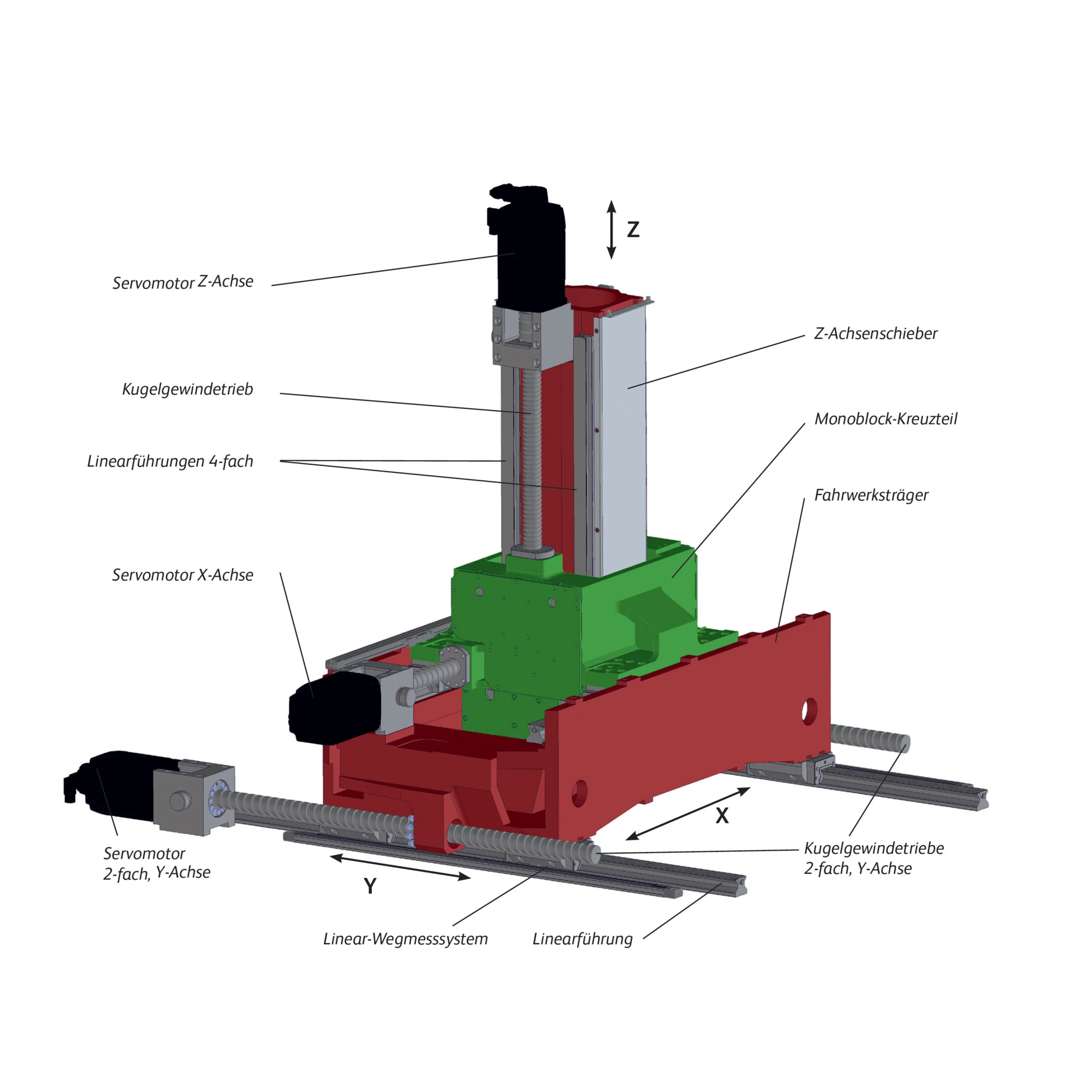

2-кратное линейное управление для системы перемещения XY-каретки и 4-кратное линейное управление для оси Z с системой перемещения каретки с встроенным мотор-шпинделем
3-кратные моментные приводы для поворотной оси (ось A) и вращающейся оси (ось C) у GS 600/5-T и GS 600/5-FDT
Гибридные обрабатывающие приложения, такие как: сверление/фрезерование/токарство и шлифование с одним зажимом
Вес заготовки до 500 кг, включая зажимное устройство, на 5-осевых станках

Технические данные

Ось Y	600 мм.
Ось Z	400 мм.

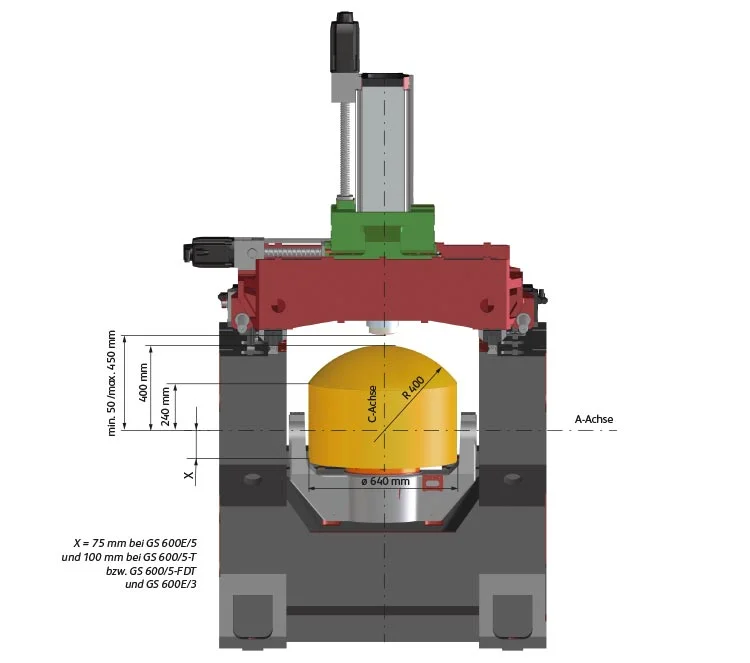

Диаметр интерференционного круга	640 мм.
Расстояние шпинделя	До 525
Нагрузка на станочный стол	500 кг.
Максимальная скорость перемещения X/Y/Z в точке TCP макс.	30 м/мин
Интерфейс режущего инструмента	HSK-A63
Мощность двигателя-шпинделя при CDF 25% макс.	26 кВт
Крутный момент шпинделя двигателя при CDF 25% макс.	116 Нм

Дополнительные опции

NC - поворотные - (ось A) и поворотные столы (ось C): набор столов: поворотный стол с осью C, поворотный стол с осью C с NPS
Системы ЧПУ - Heidenhain TNC 640 (стандарт)
ЧПУ Siemens SINUMERIK 840 D sl
KINEMATIK Измерение
Электрические маховики
3D-сенсорные зонды с инфракрасной передачей
Соединение нескольких сред
Система настройки инструментов
Камера и экран
Инструментальные магазины: Двухдисковый инструментальный магазин на 76 позиций для инструментов
Инструментальные магазины: стеллажные магазины, рассчитанные на 224 позиции для инструментов
Комплекты рабочих блоков питания: Комплекты A, B, C для систем охлаждения и очистки под высоким давлением до 80 бар, по выбору конвейер с нулевым или шарнирным приводом
Блок удаления тумана
Дистанционная диагностика и обслуживание
Прием обрабатывающим центром: Заготовка согласно стандарту ALZMETALL, по выбору заказчика-заготовка (опция)
Услуги: Обучение работе с программами ЧПУ, обучение операторов Heidenhain и Siemens, установка и ввод в эксплуатацию обрабатывающих центров, разработка процессов, помощь в производстве, сервисное и техническое обслуживание
Больше услуг: Настройка и обнаружение режущего инструмента, Настройки для удаления тумана, Оборудование для обработки графита, Решения на заказ
