Круглошлифовальные станки

►

Круглошлифовальные станки с ЧПУ для серийного наружного шлифования

►

S11

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	210 мм
Максимальная скорость движения X	15000 мм/мин
Макс. ход Z	210 мм
Максимальная скорость движения Z	15000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	63 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	130 мм
Диаметр заготовки	249 мм
Максимальный вес заготовки	3 кг
Расстояние между центрами	200 мм
Высота центров	125 мм

Основные характеристики

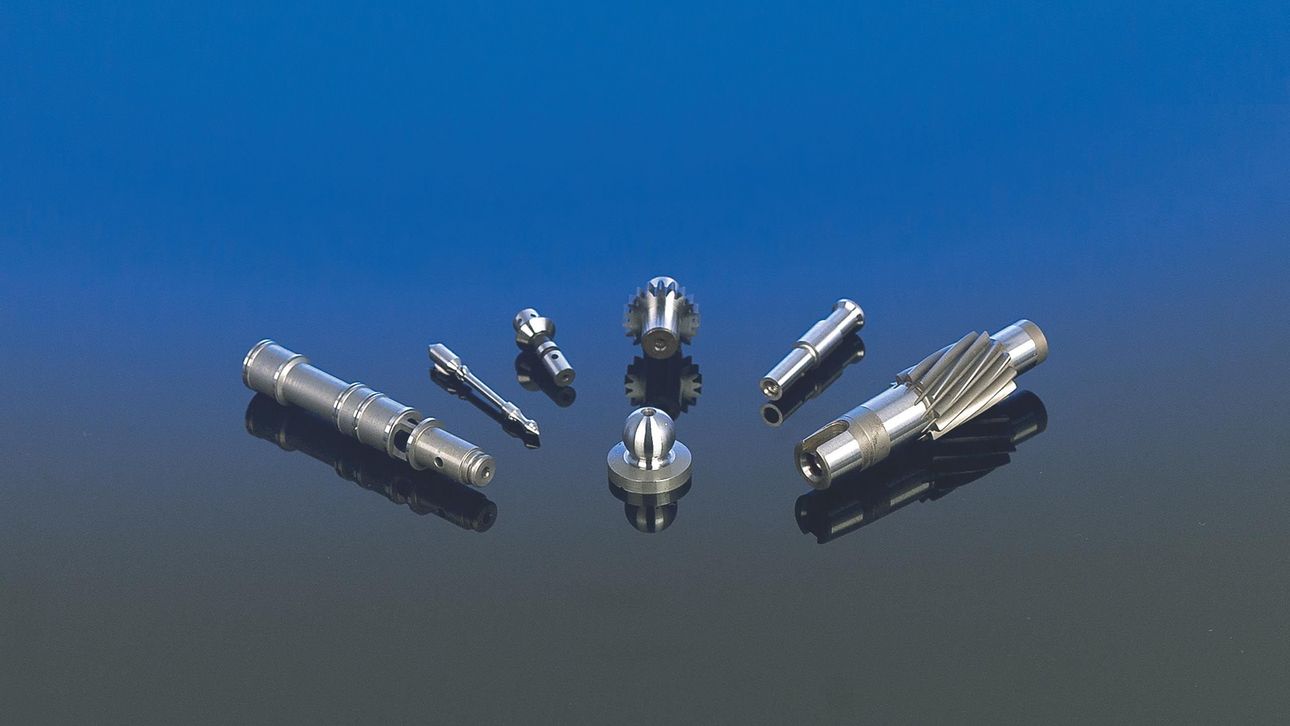

S11 — это серийный цилиндрический шлифовальный станок для обработки небольших заготовок. Расстояние между центрами составляет 200 мм (7,9 дюйма), а высота центров — 125 мм (4,9 дюйма). Он может обрабатывать заготовки максимальным весом 3 кг (6,6 фунтов).

Серийный цилиндрический шлифовальный станок может быть точно настроен под требуемый процесс. Высокодинамичные приводы осей, высококачественные направляющие системы STUDER, короткое время реакции и оптимизированные перемещения составляют основу S11. Опция высокоскоростного шлифования (HSG) способствует повышению производительности благодаря периферийной скорости до 140 м/с (27 600 фут/мин). Занимая площадь менее 1,8 м² (19,4 кв. фута), он чрезвычайно компактен и поместится в любой мастерской.

Аппаратное обеспечение

Оборудование:

Расположение шлифовального круга 0° или 20°

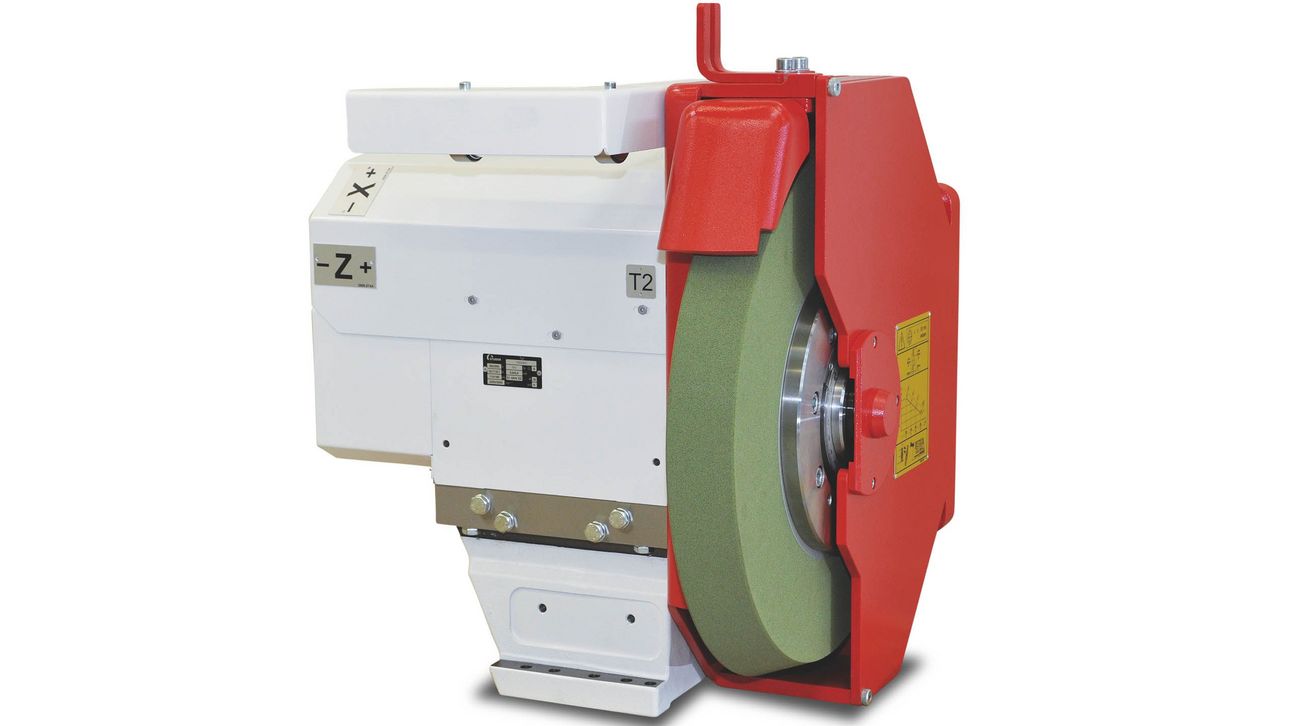

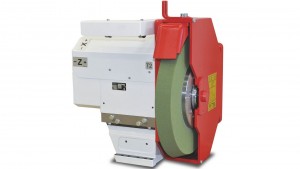

Правый диаметр шлифовального круга. 500 x 63 x 203 мм (20" x 2,5" x 8")
Два варианта полного кожуха:
- С большим дверным проемом, идеально подходит для ручной загрузки или небольших систем загрузки
- С загрузочным люком для верхней загрузки, особенно подходит для соединения нескольких машин

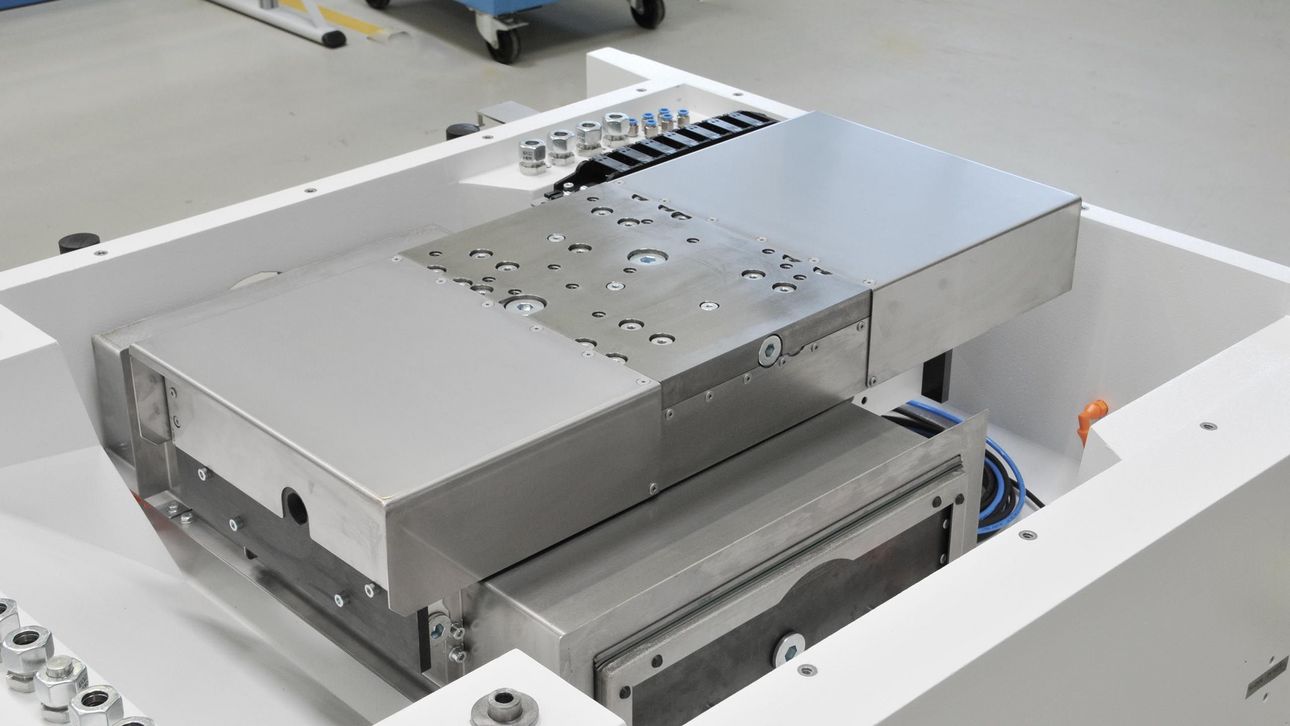

Крышка с двумя осями (телескопическая и сильфонная)

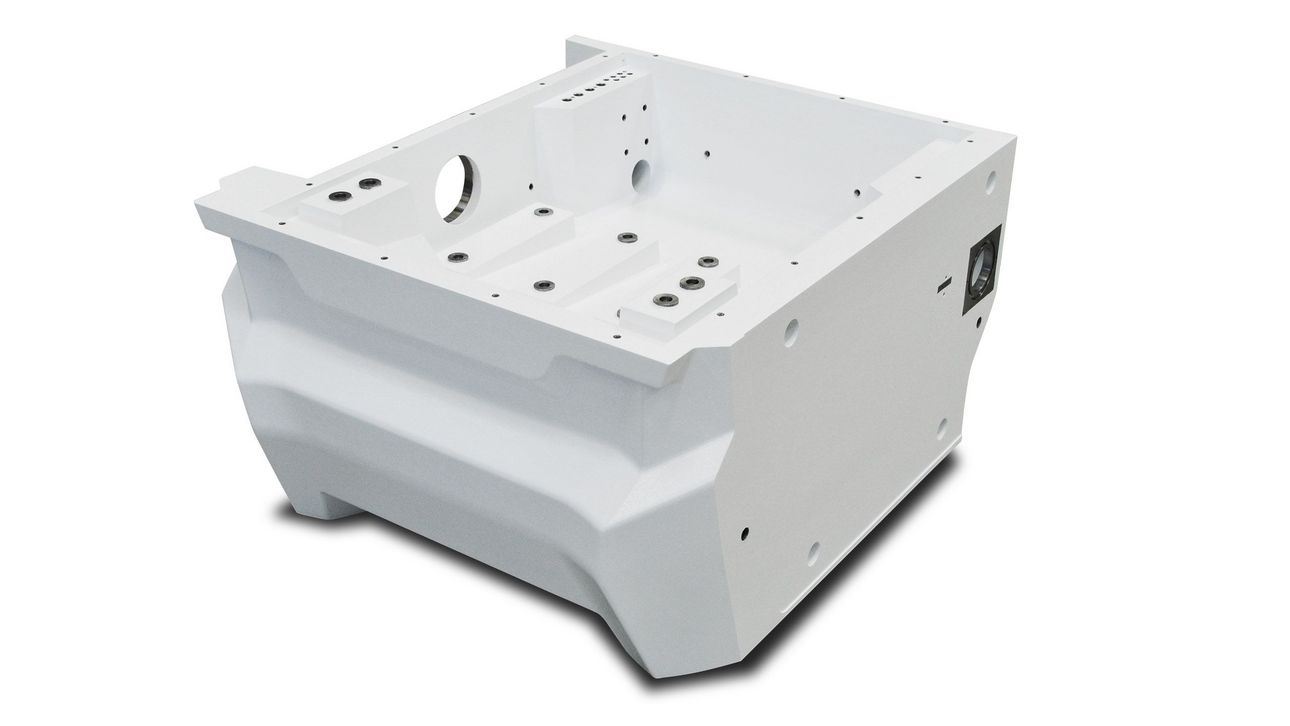

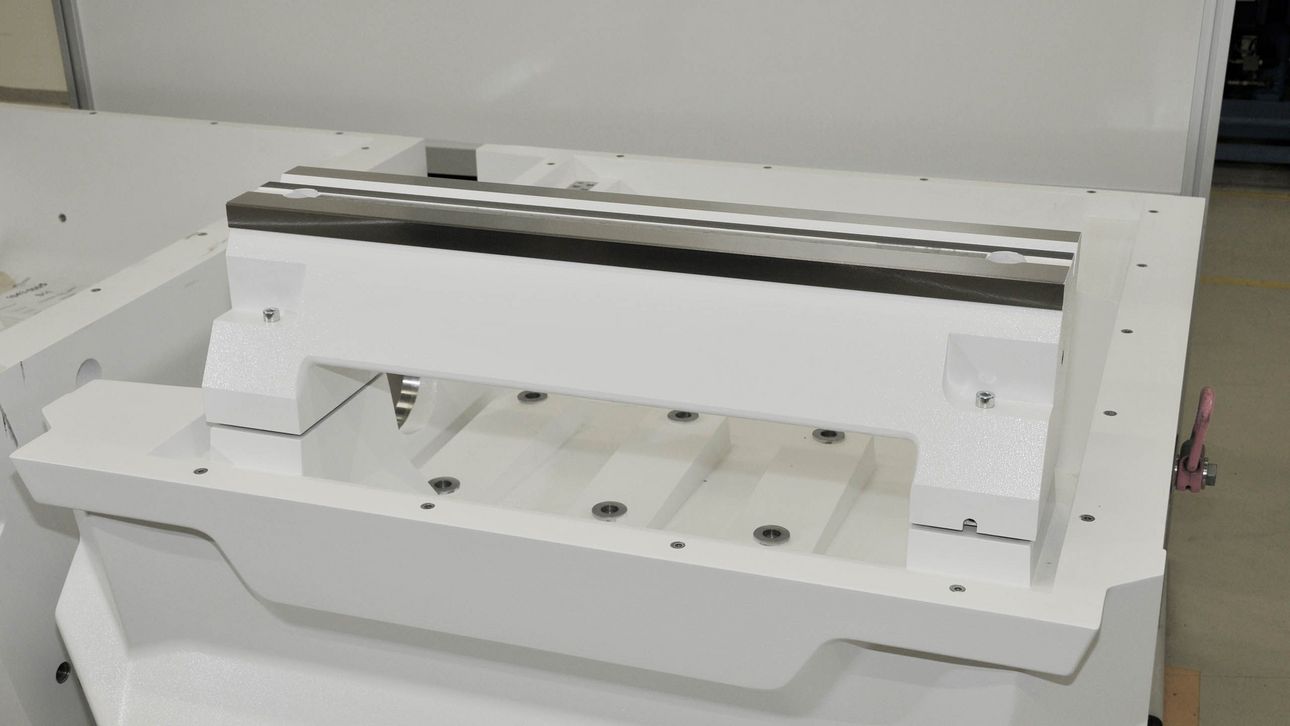

Основание машины для минерального литья Granitan® S103
Панель C.O.R.E.

Программное обеспечение:

Простое программирование
Простая и понятная визуализация процесса
Операционная система C.O.R.E. OS
Программное обеспечение для измерения параметров процесса, интегрированное в систему управления машиной
Программное обеспечение StuderWIN для создания программ шлифовки и
правки на ПК
StuderGRIND Программное обеспечение для создания программ шлифовки и правки непосредственно на панели управления станка или на внешнем ПК.
