Круглошлифовальные станки

►

Круглошлифовальные станки для серийного внутреннего шлифования

►

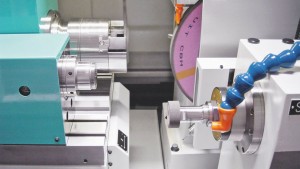

S110

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	200 мм
Максимальная скорость движения Z	12'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	230 мм
Диаметр заготовки	120 мм
Максимальный вес заготовки	50 кг
Высота центров	102 мм

Основные характеристики

Станок S110 — это очень универсальный станок для внутренней цилиндрической шлифовки, предназначенный для обработки заготовок среднего размера. Высота центров станка составляет 102 мм (4 дюйма), а длина шлифовки — до 120 мм (4,7 дюйма).

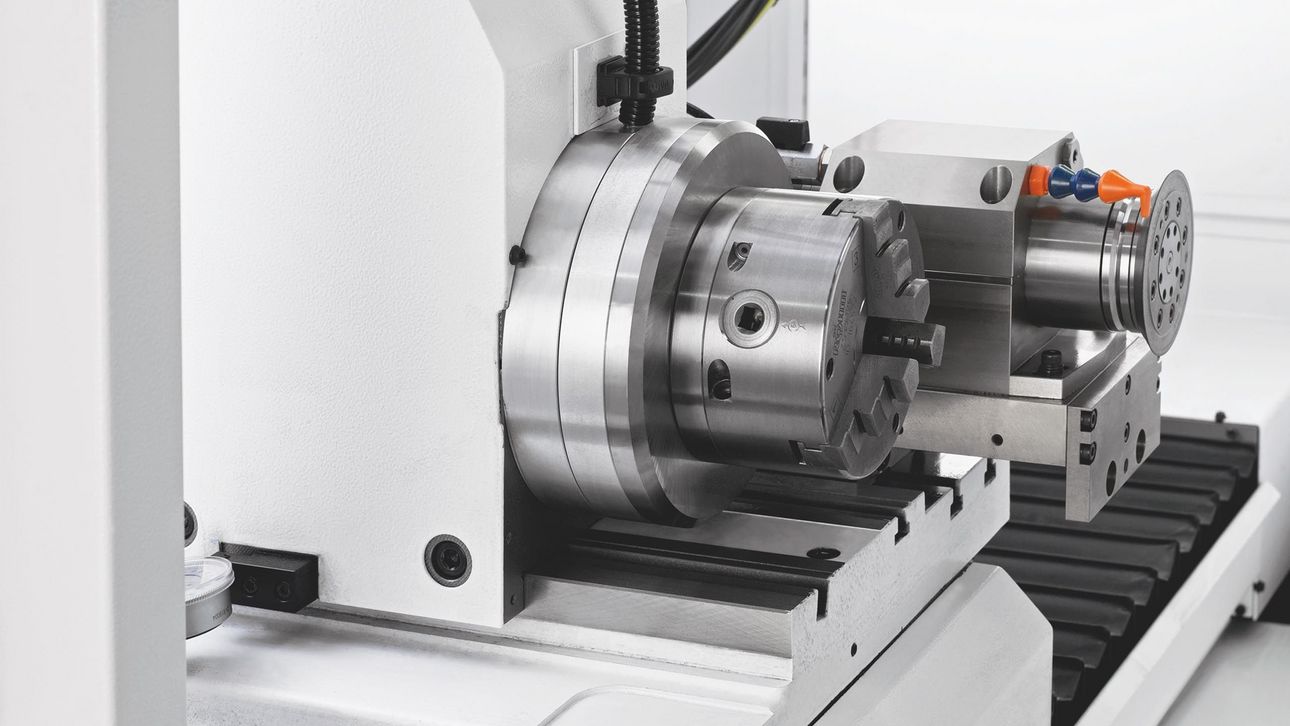

До трех линейно расположенных шлифовальных шпинделей позволяют выполнять внешнюю и внутреннюю шлифовку за один зажим. S110 идеально подходит для применения в патронах как для обработки отдельных компонентов, так и для мелкосерийного производства. Экономичное решение для высокоточной автоматизированной шлифовки может быть достигнуто с помощью опциональной, полностью интегрированной системы автоматической загрузки и выгрузки.

Аппаратное обеспечение

Оборудование:

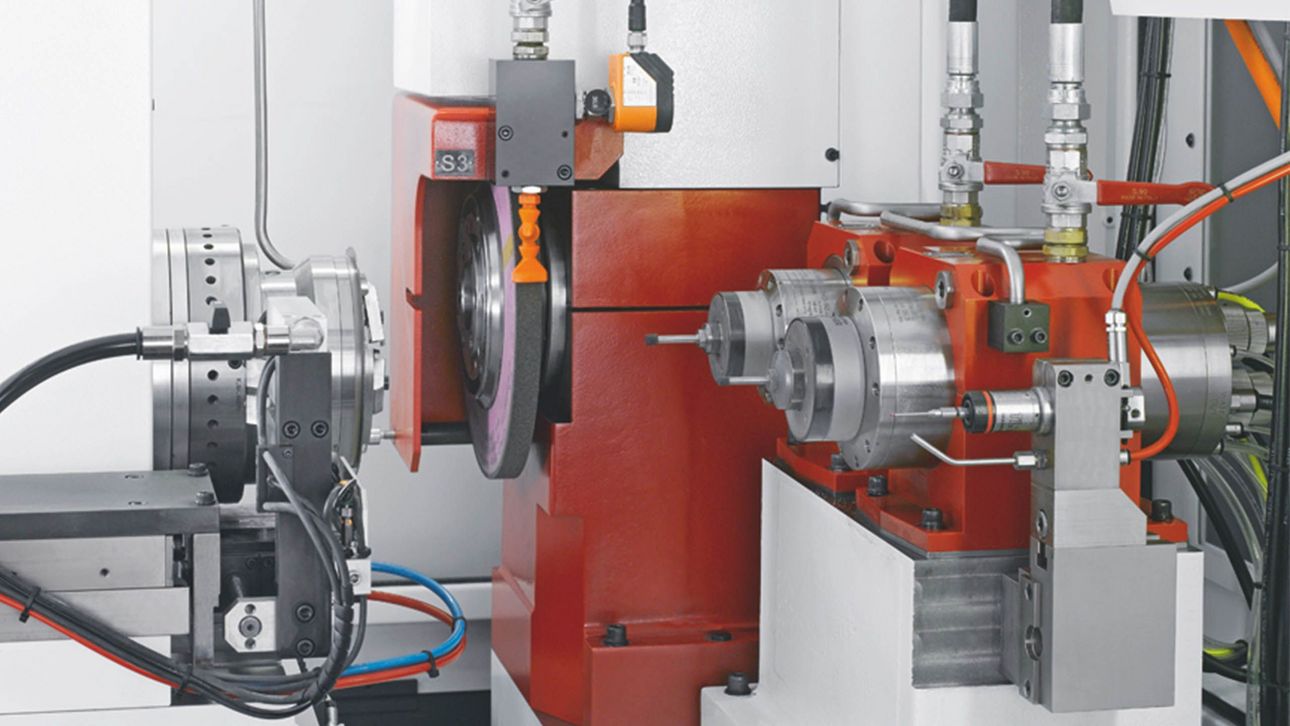

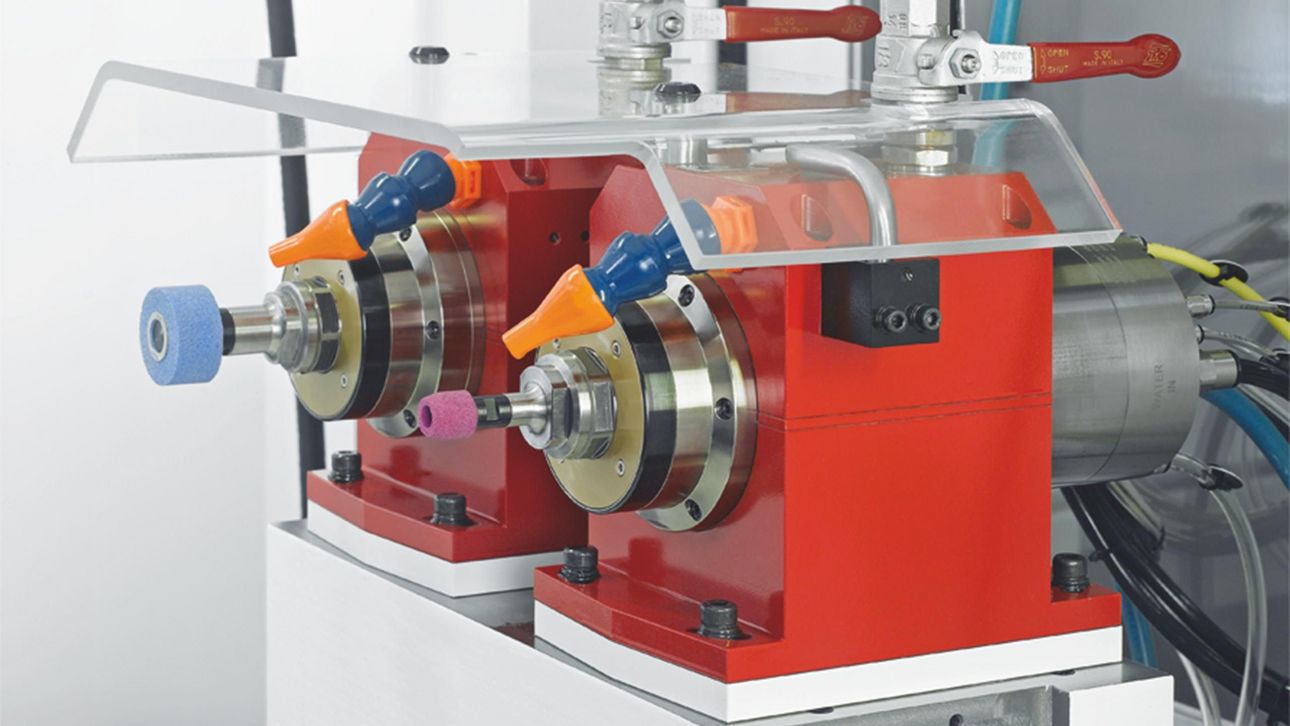

До трех шлифовальных шпинделей в линейном расположении
Шпиндели с высокочастотным или ременным приводом
Шлифовальный шпиндель может быть оснащен внешним шлифовальным кругом диаметром 300 мм (11,8 дюйма)

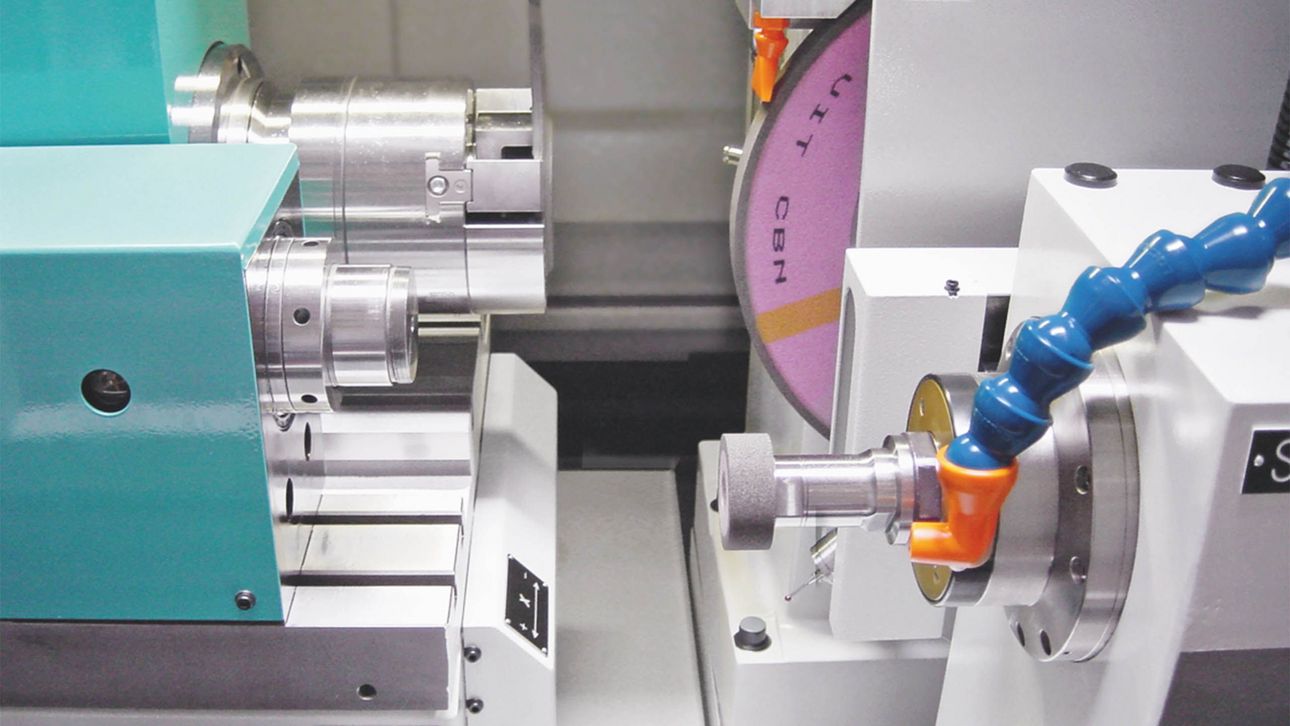

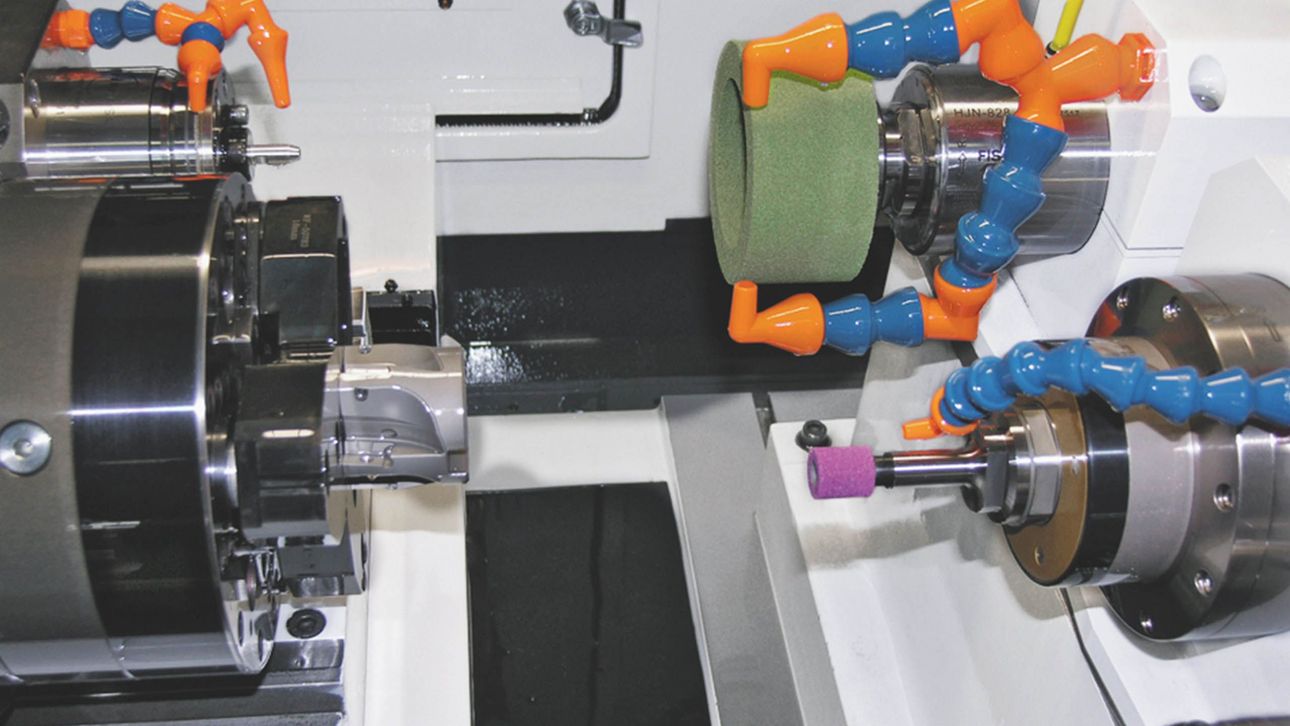

Возможность наружной и внутренней шлифовки за один зажим

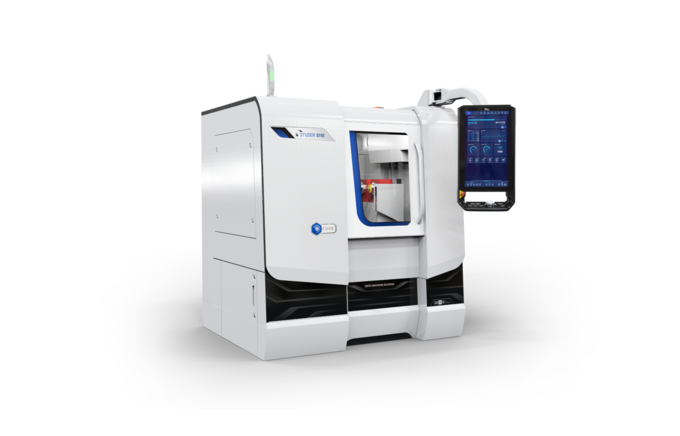

Полный корпус с раздвижной дверью

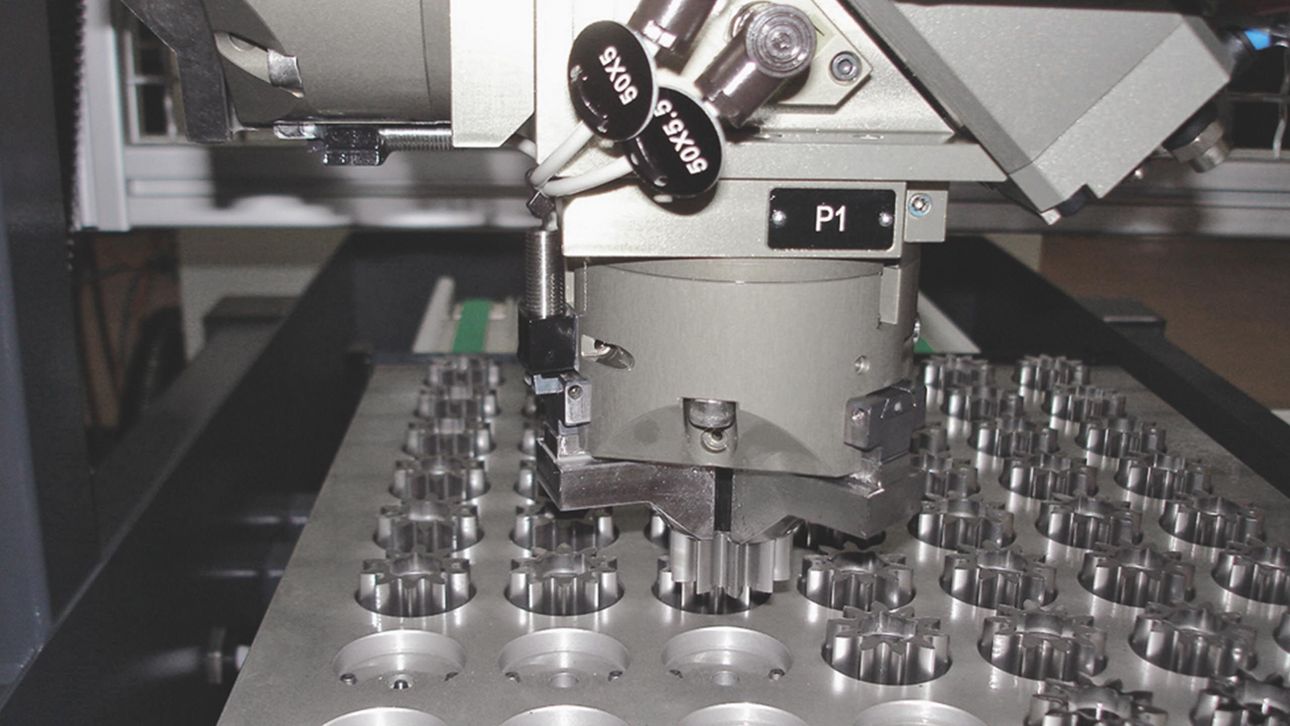

Встроенные или автономные системы загрузки
Fanuc Oi-TD / Fanuc 31i-A (с загрузчиком)

Программное обеспечение:

Программное обеспечение StuderWIN или StuderSIM для создания и моделирования программ шлифовки на панели управления станка или на ПК

Загрузить брошюру

S110 — Практичный станок для решения конкретных задач шлифовки.
