Круглошлифовальные станки

►

Круглошлифовальные станки для радиусного внутреннего шлифования

►

S121 Radius

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	350 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Z	350 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	250мм
Максимальная ширина шлифовального круга	25 мм
Поворотные оси
Диапазон поворота B	180°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	300 мм
Диаметр заготовки	300 мм
Максимальный вес заготовки	100 кг
Высота центров	150 мм

Основные характеристики

S121 — это шлифовальный станок для внутренних цилиндрических поверхностей с радиусным обработкой. Он идеально подходит для внутренней, торцевой и наружной шлифовки деталей патрона. Максимальный диаметр обработки составляет 300 мм (11,8 дюйма), а максимальный вес заготовки — 100 кг (220 фунтов).

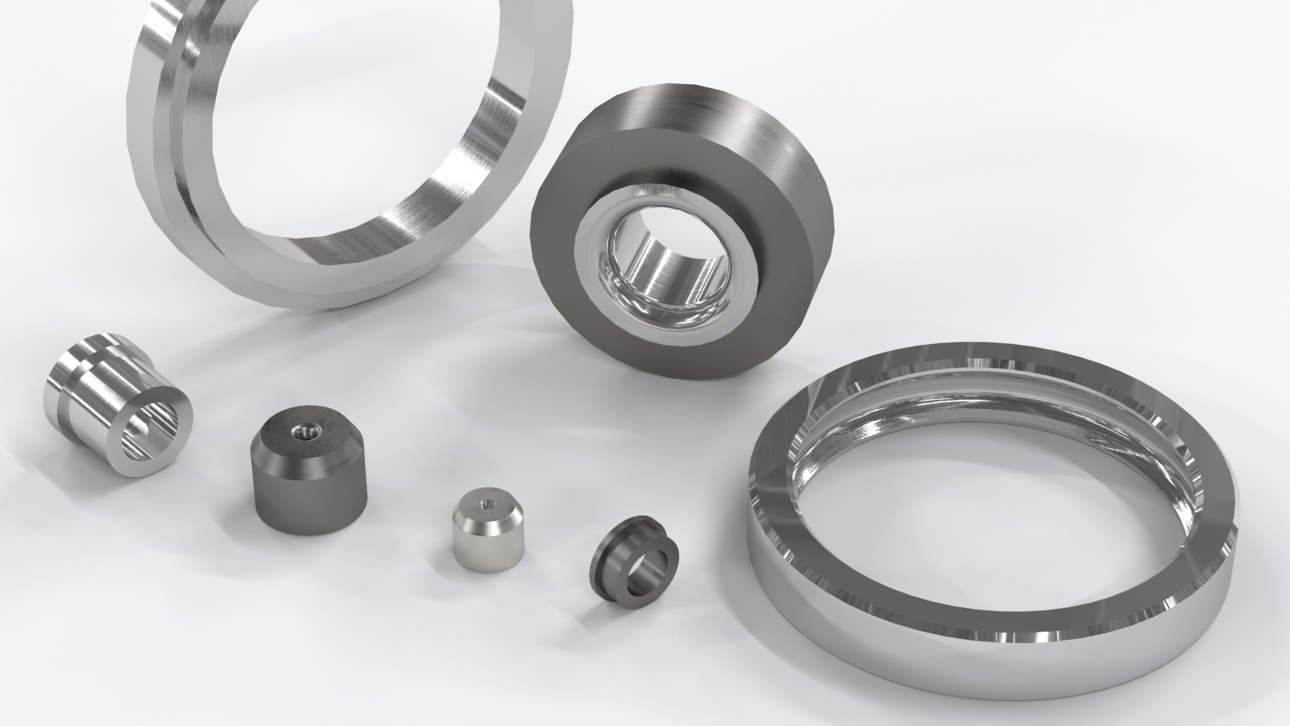

Шлифовальный станок для внутренних цилиндрических поверхностей с радиусным обработкой особенно подходит для шлифовки сложных заготовок из очень твердых материалов, таких как карбид вольфрама, керамика и сапфир, а также для выполнения общих шлифовальных работ. Он обладает множеством сложных технических особенностей, таких как революционная система направляющих StuderGuide®, высокоточные приводы осей с линейными двигателями, полностью автоматическая ось B с прямым приводом и т. д.

Аппаратное обеспечение

Оборудование:

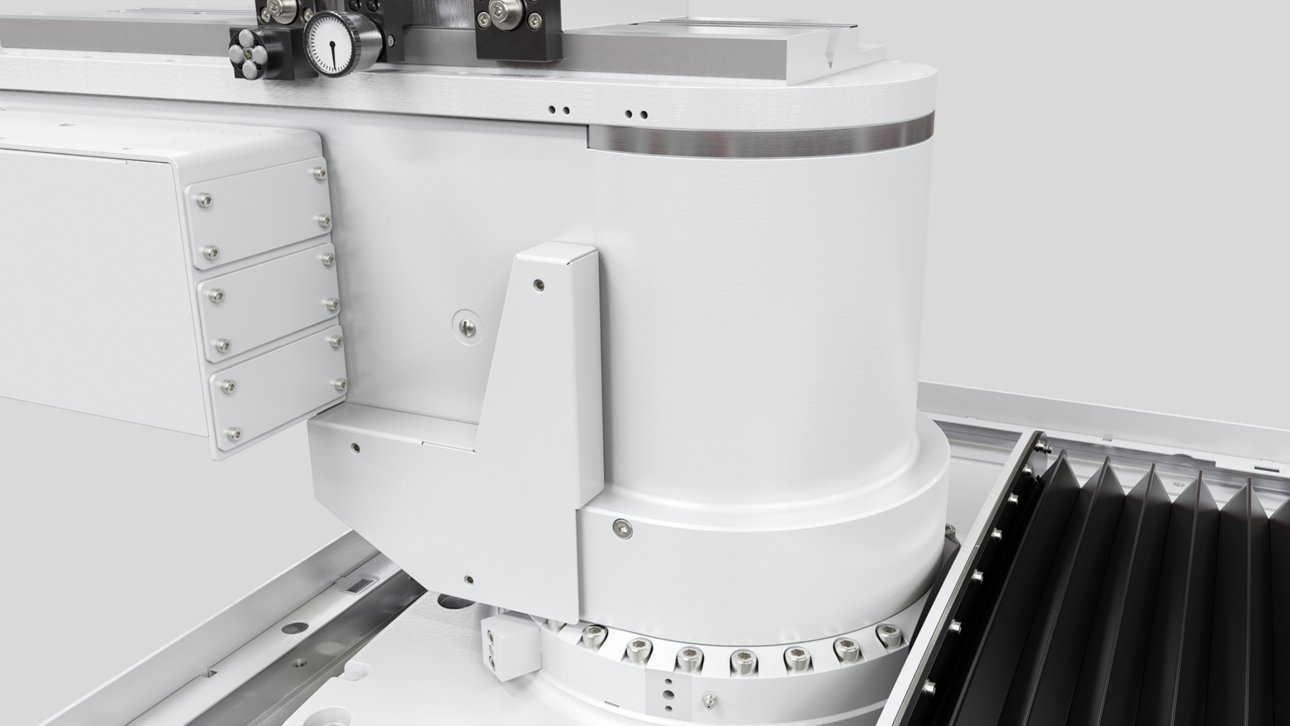

Полностью автоматическая ось поворота заготовки с прямым приводом и одновременной интерполяцией с осями X и Z. Диапазон поворота от -20° до +91°
Шлифовальная головка может быть сконфигурирована с двумя шлифовальными шпинделями

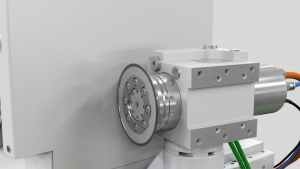

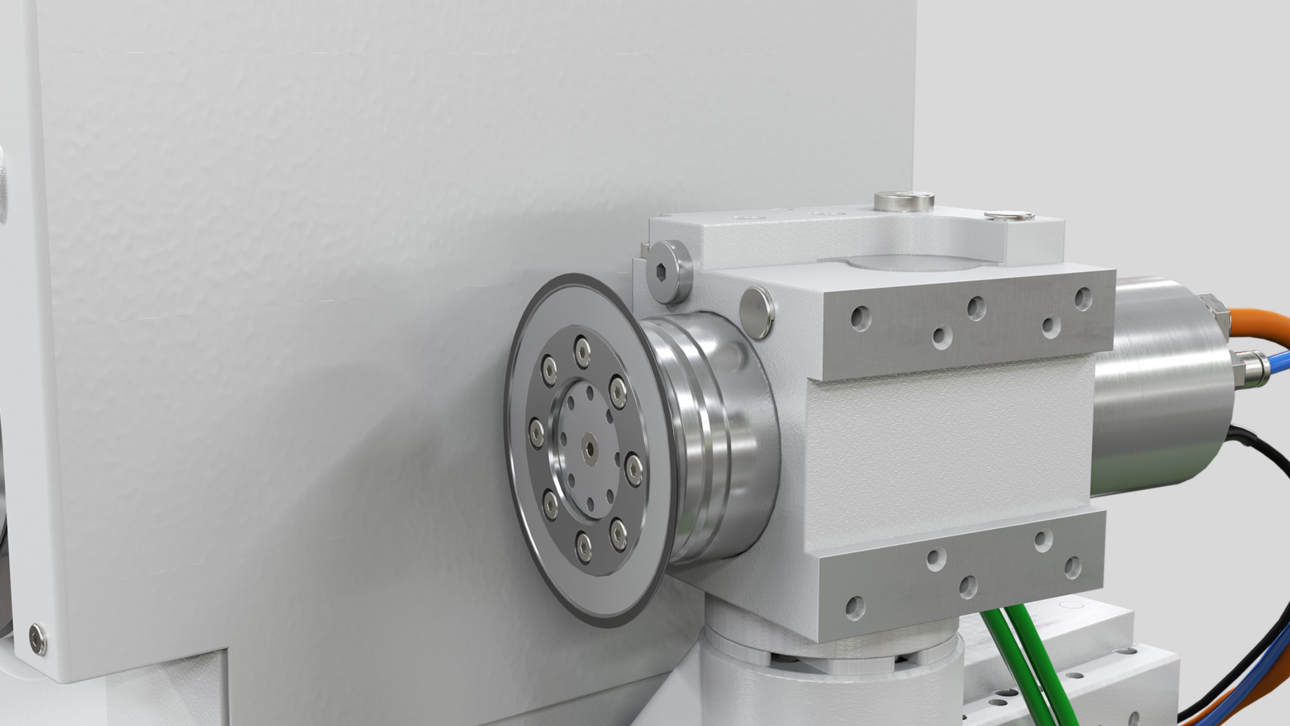

Шлифовальные шпиндели с частотно-регулируемым двигателем для наружного и внутреннего шлифования

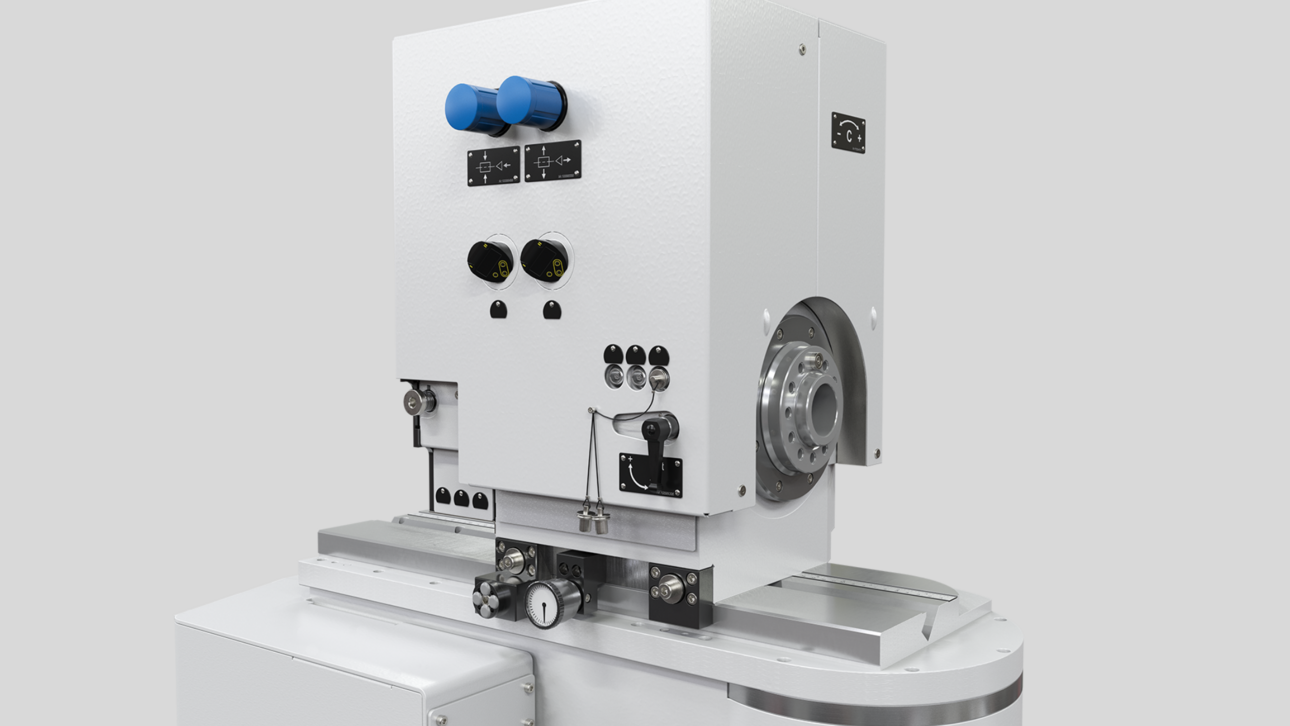

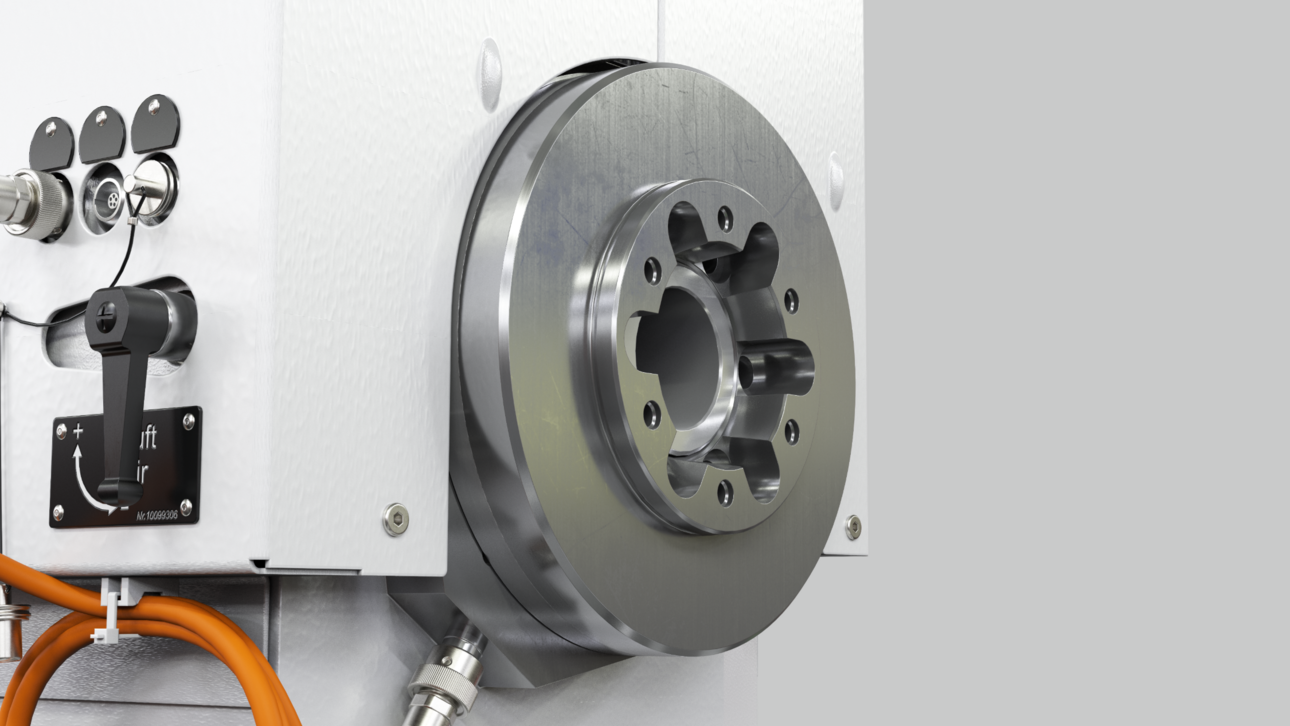

Точная ось C на шпинделе рабочей головки для фасонного и резьбового шлифования

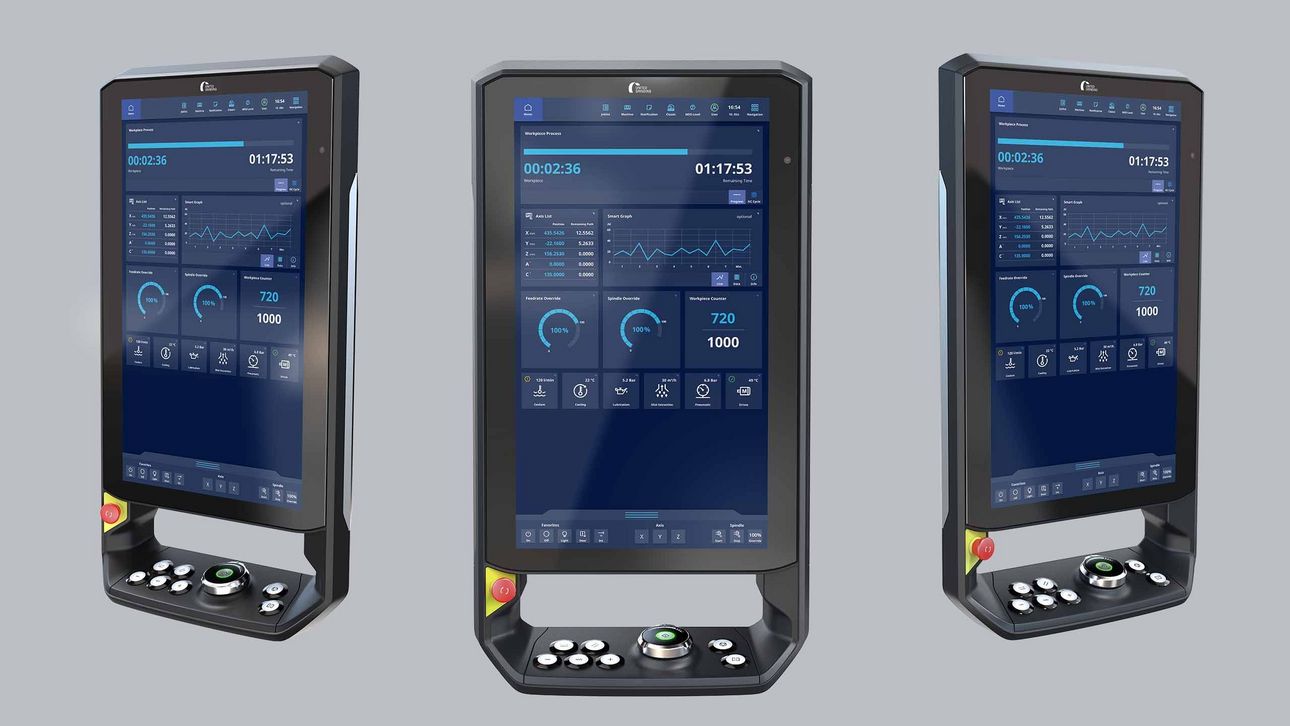

Панель C.O.R.E.
Портативный блок управления (PCU) для настройки вблизи процесса шлифования
Полностью закрытый корпус с двумя раздвижными дверями

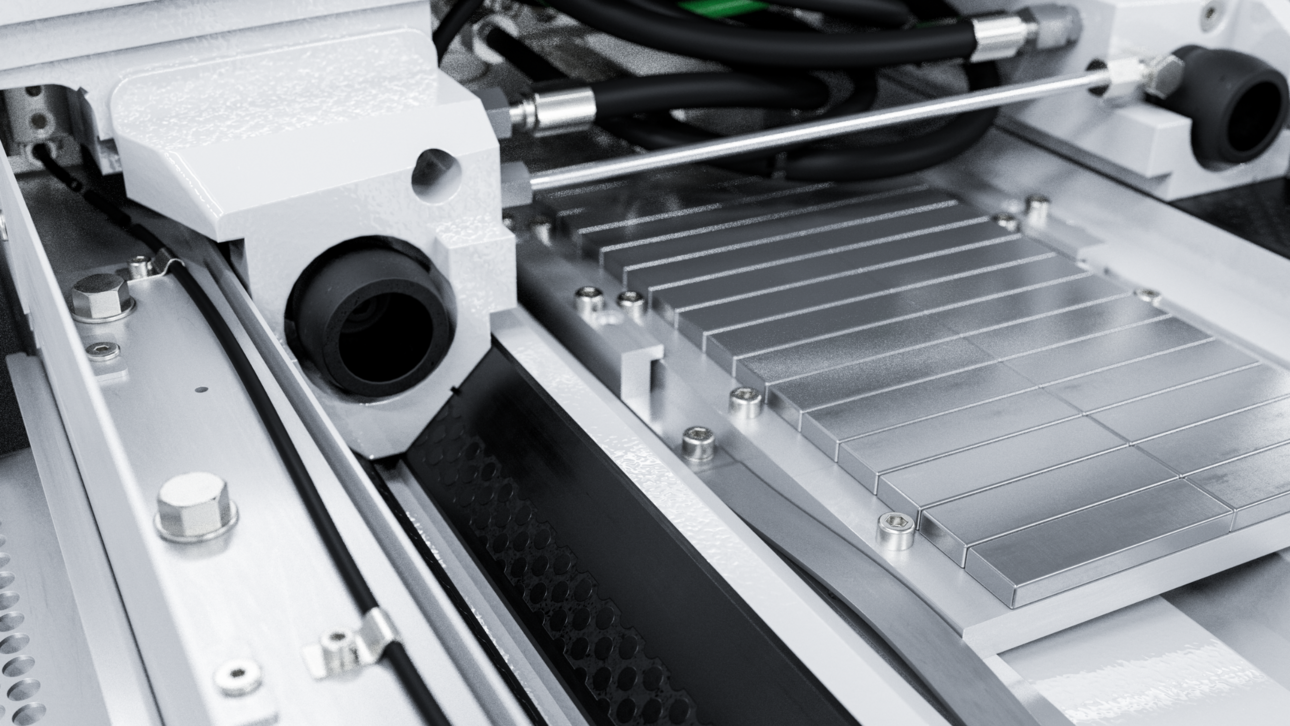

Система направляющих StuderGuide® с линейным приводом
Основание станка из минерального литья Granitan® S103

Программное обеспечение:

C.O.R.E. ОС операционная система
Простое управление и программирование благодаря StuderSIM
Программное обеспечение StuderSIM для программирования и моделирования, позволяющее создавать и моделировать программы шлифовки и правки на панели управления станка или на внешнем ПК
Стандартизированные интерфейсы для загрузчика и периферийных устройств

Загрузить брошюры

S121 — эксперты в области внутренней и радиусной шлифовки.

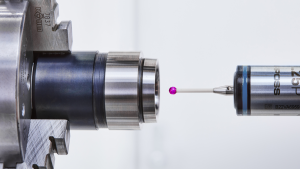

StuderControl - Автоматические контрольные измерения непосредственно на станке
