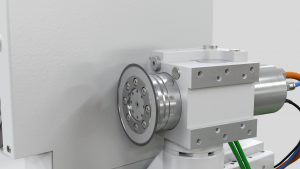

S131 Radius

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	350 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Z	400 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	250мм
Максимальная ширина шлифовального круга	25 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	300 мм
Диаметр заготовки	300 мм
Максимальный вес заготовки	100 кг
Высота центров	150 мм

Основные характеристики

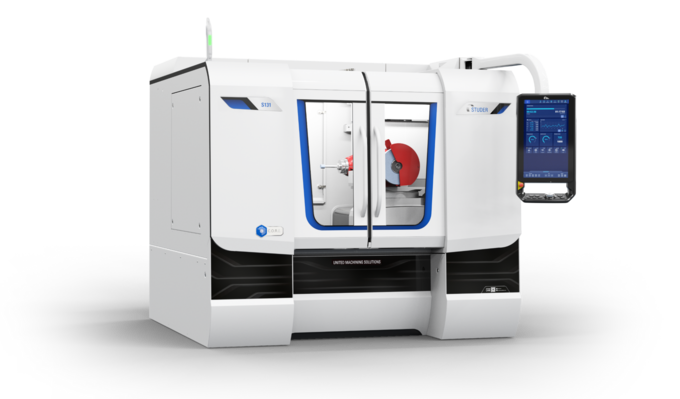

Станок S131 — это радиусный цилиндрический шлифовальный станок, особенно подходящий для шлифовки сложных заготовок из очень твердых материалов. Максимальный диаметр обработки составляет 300 мм (11,7 дюйма), а максимальный вес заготовки — 100 кг (220 фунтов).

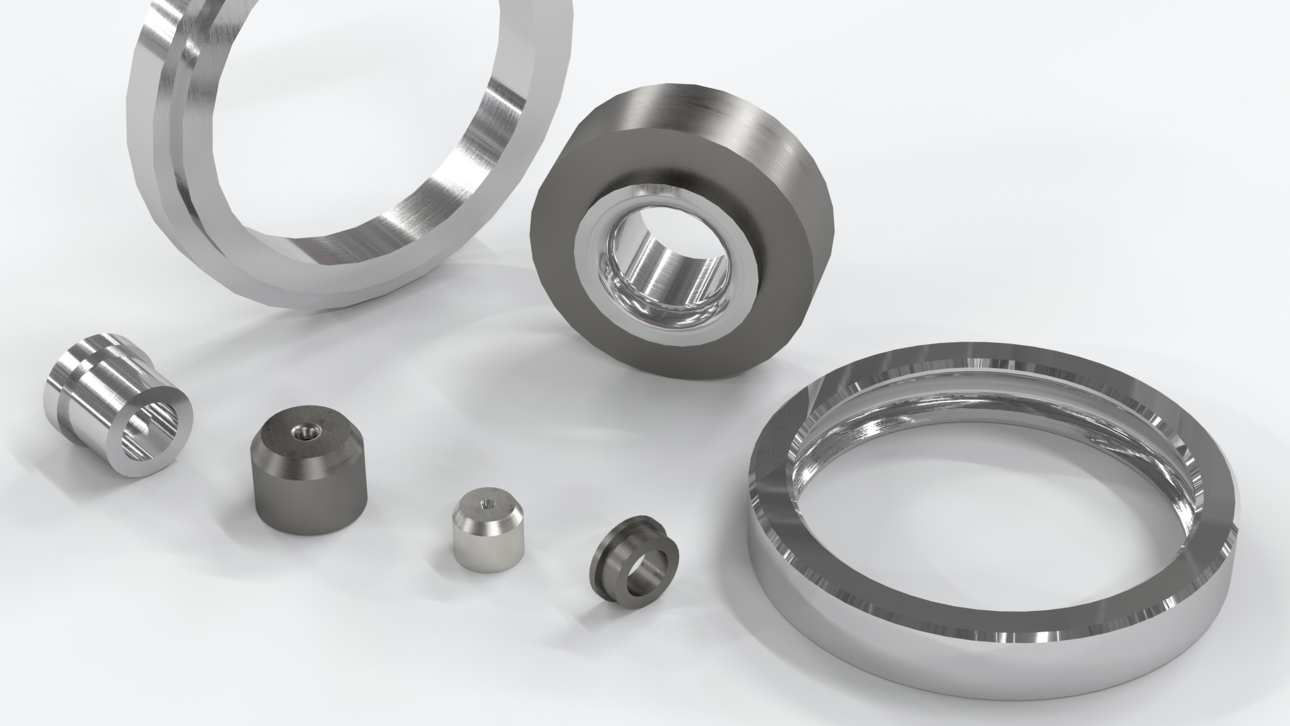

Станок идеально подходит для изготовления волочильных штампов, особенно в упаковочной промышленности, где в основном обрабатываются карбид вольфрама и керамика. Станок обладает множеством сложных технических особенностей, таких как революционная система направляющих StuderGuide®, высокоточные приводы осей с линейными двигателями, полностью автоматическая ось B с прямым приводом и т. д.

Аппаратное обеспечение

Оборудование:

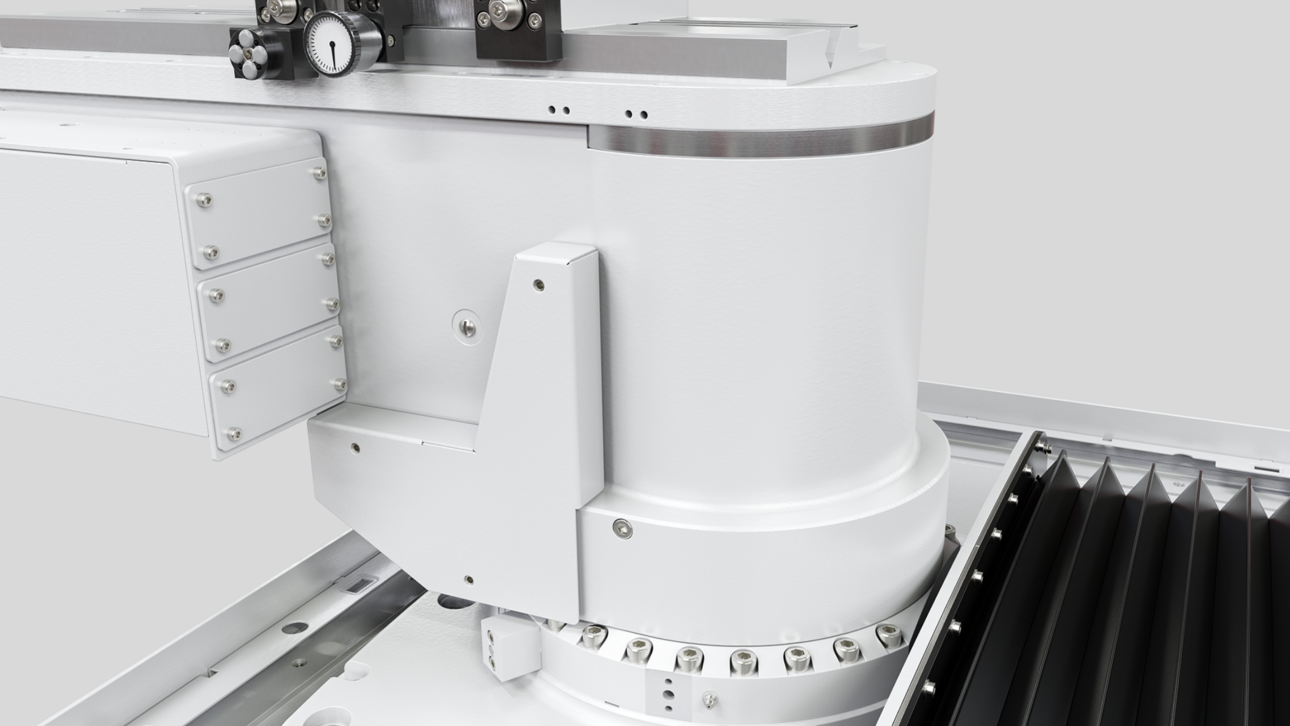

Полностью автоматическая ось поворота заготовки с прямым приводом и одновременной интерполяцией с осями X и Z. Диапазон поворота от -60° до +91°

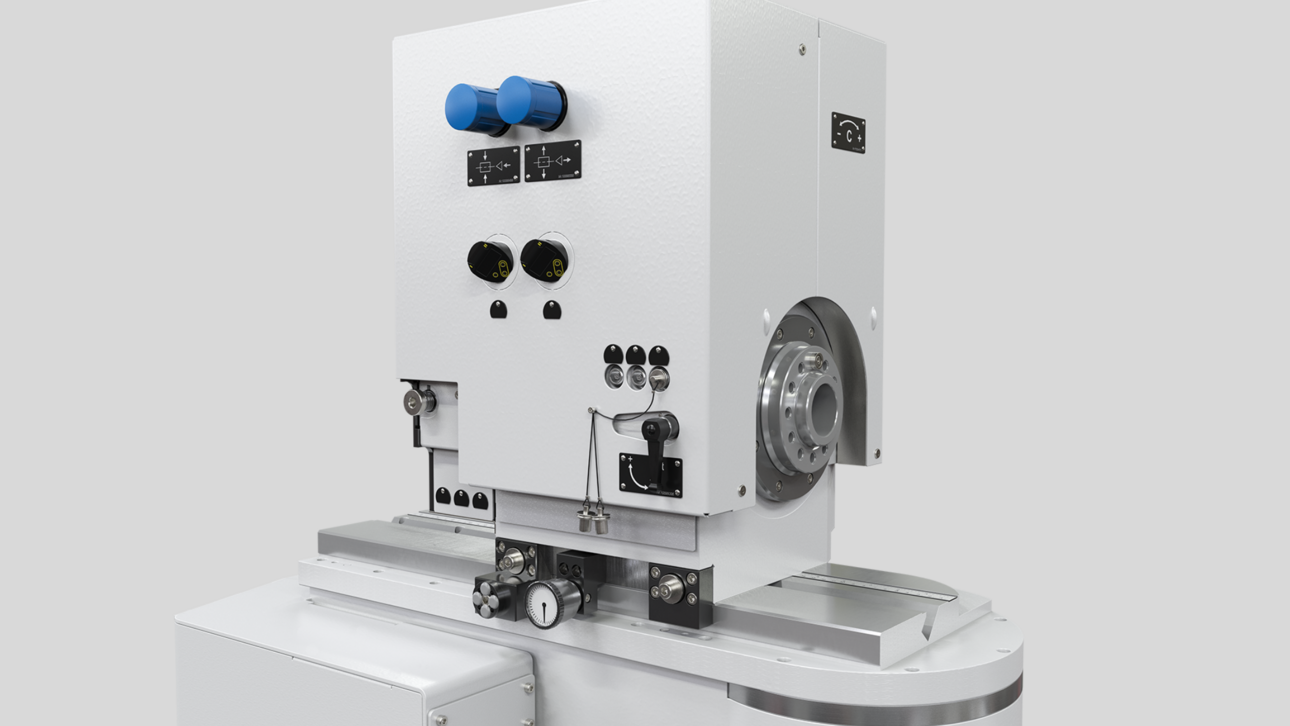

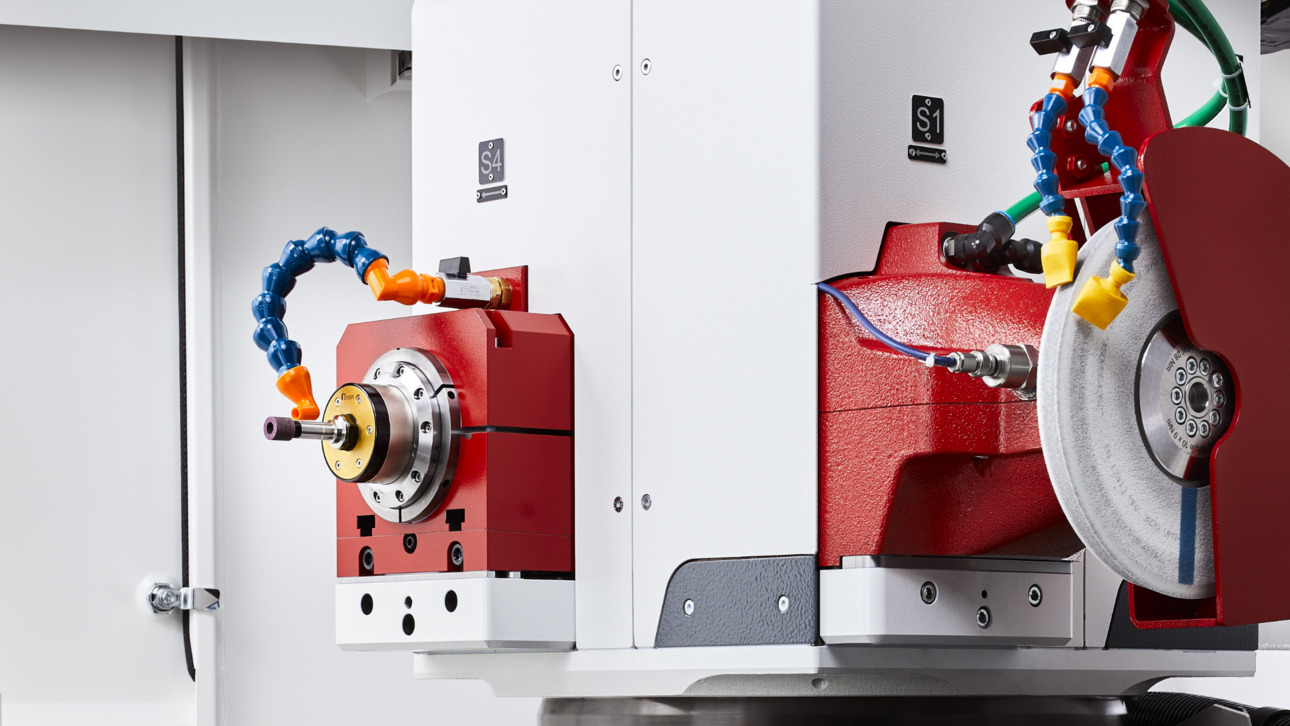

Шлифовальная головка может быть сконфигурирована с четырьмя шлифовальными шпинделями

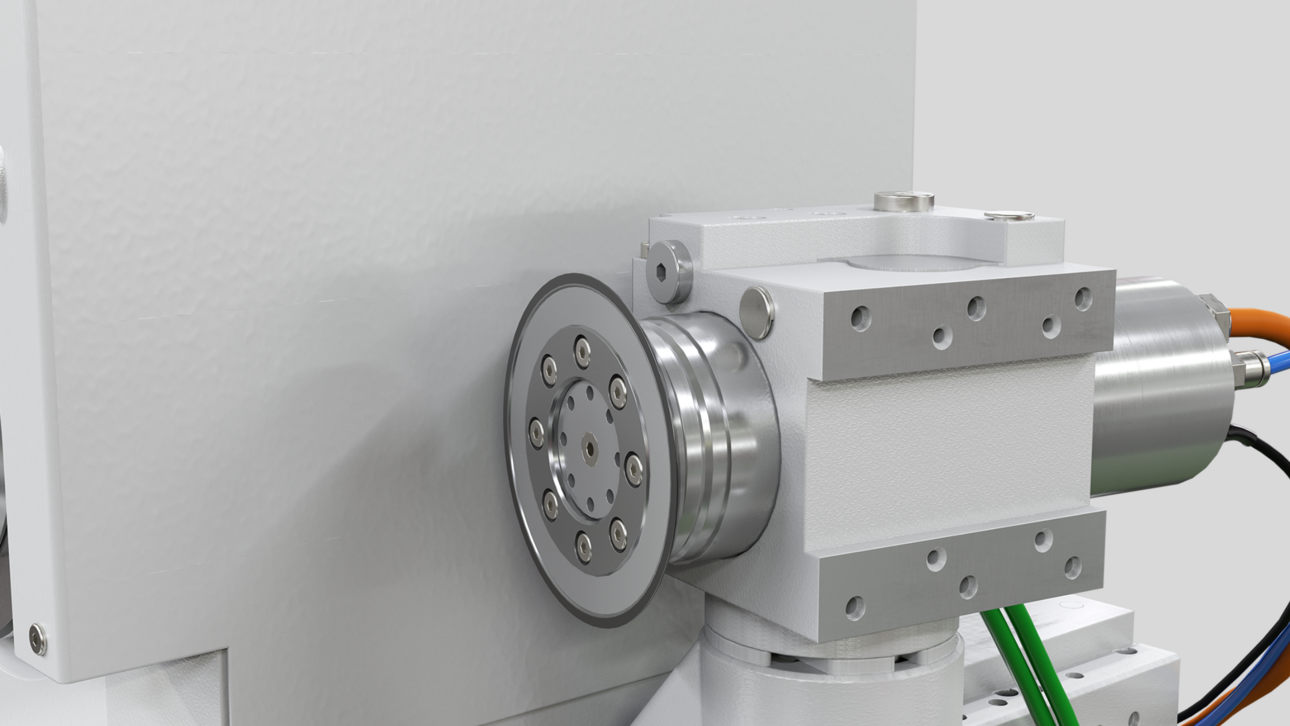

Шлифовальные шпиндели с частотным управлением для наружного и внутреннего шлифования

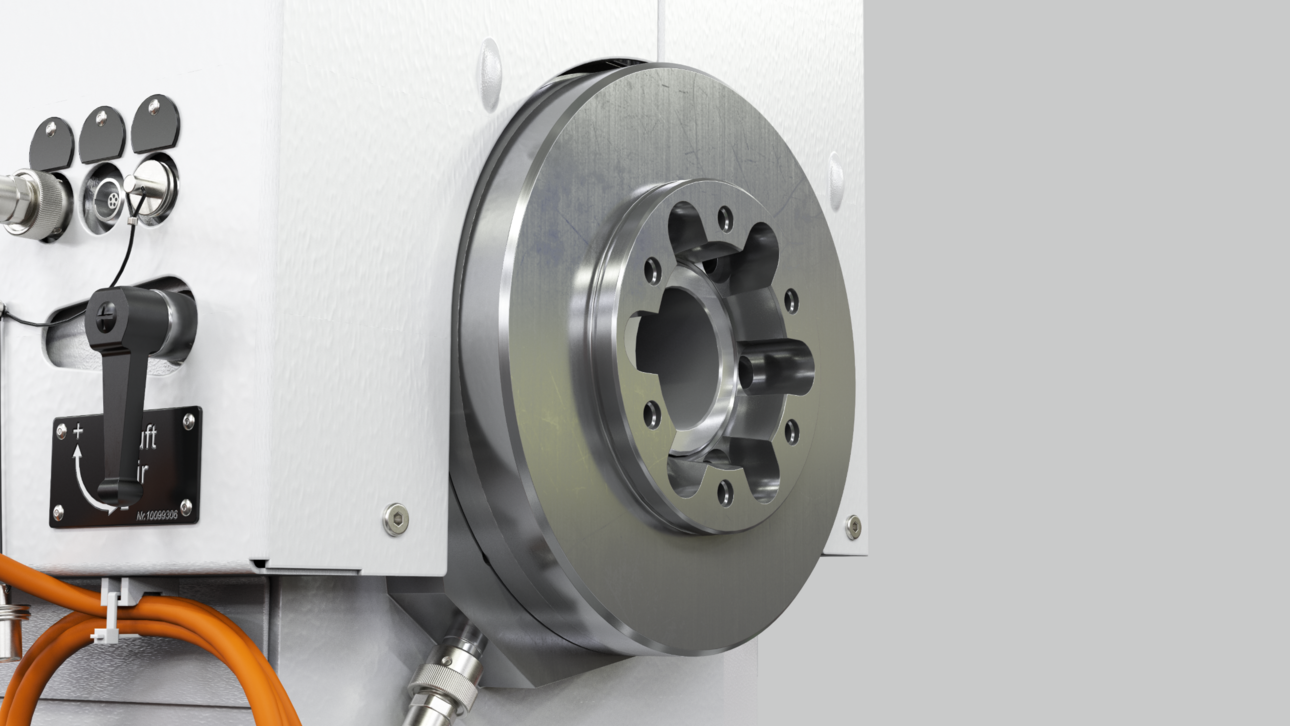

Точная ось C на шпинделе рабочей головки для фасонного и резьбового шлифования

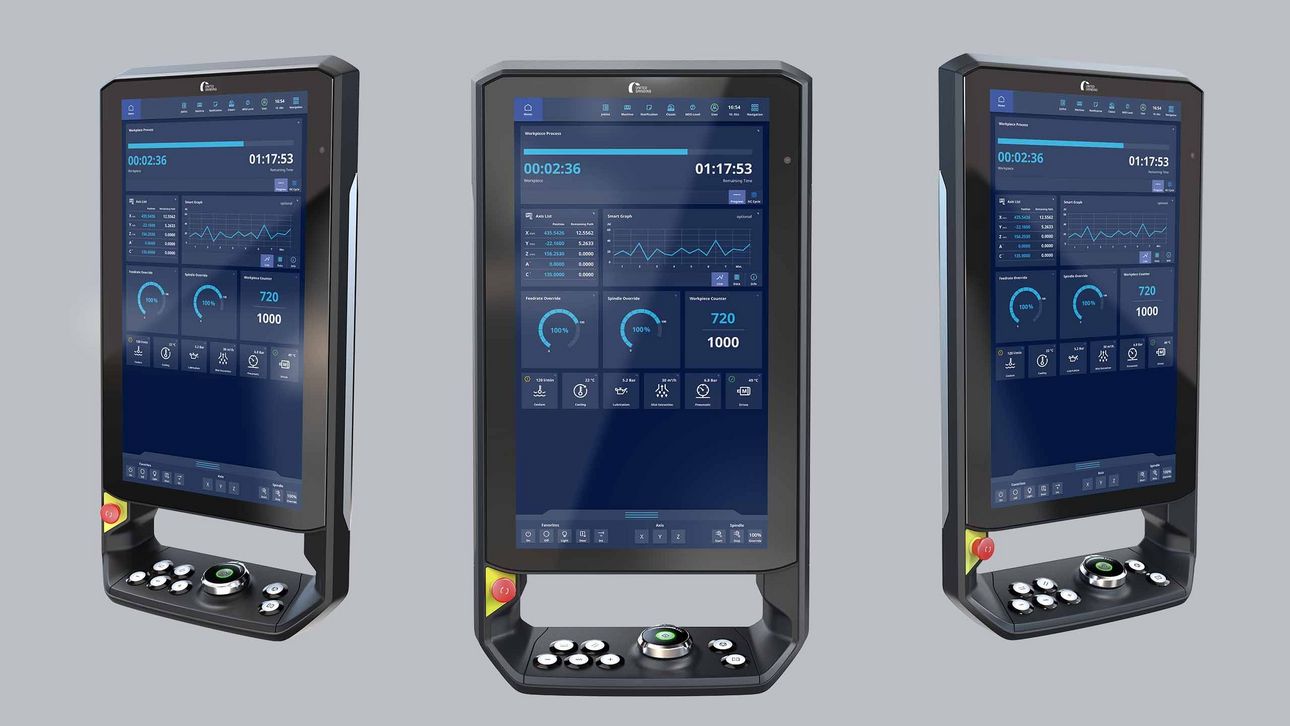

Панель C.O.R.E.
Портативный блок управления (PCU) для настройки вблизи процесса шлифования
Полностью закрытый корпус с двумя раздвижными дверями

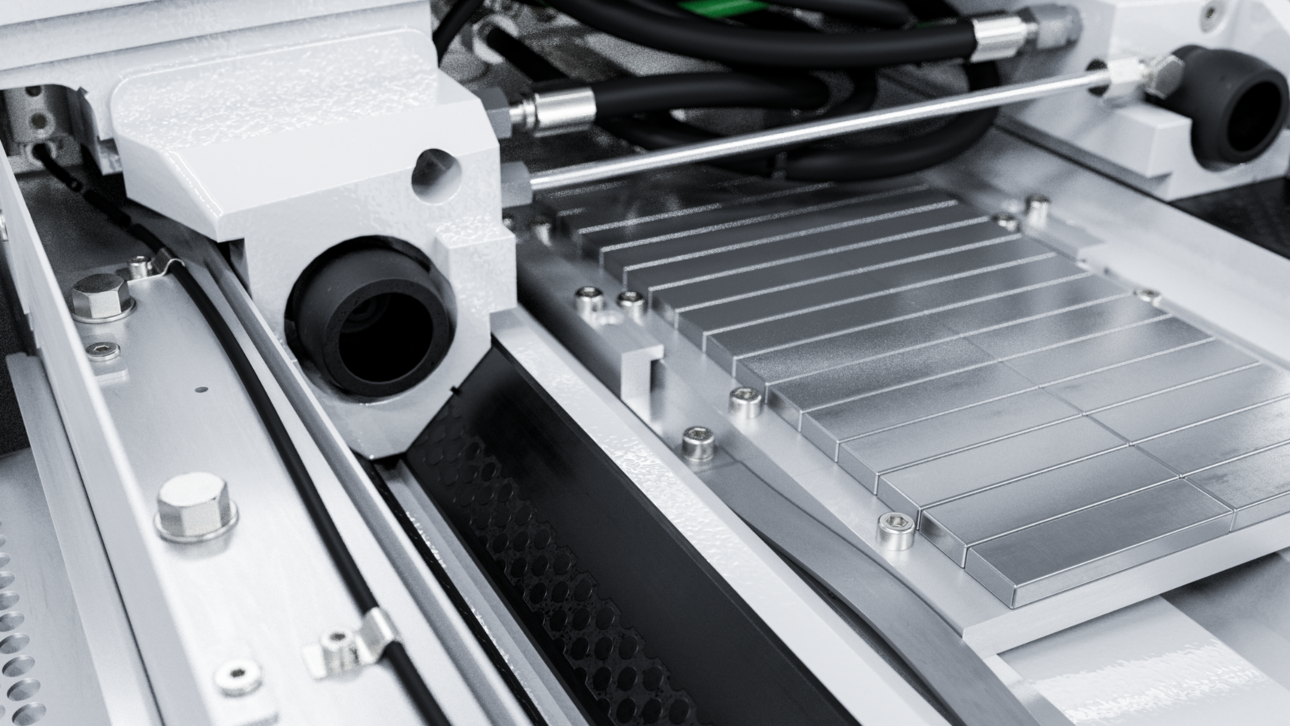

Система направляющих StuderGuide® с линейным приводом
Основание станка из минерального литья Granitan® S103

Программное обеспечение:

C.O.R.E. ОС операционная система
Простое управление и программирование благодаря StuderSIM
Программное обеспечение StuderSIM для программирования и моделирования, позволяющее создавать и моделировать программы шлифовки и правки на панели управления станка или на внешнем ПК
Стандартизированные интерфейсы для загрузчика и периферийных устройств

Загрузить брошюры

S131 — эксперты в области шлифовки внутренних и радиусных поверхностей.

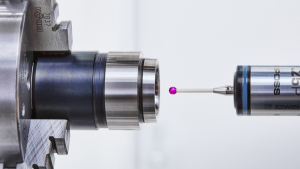

StuderControl - Автоматические контрольные измерения непосредственно на станке
