Круглошлифовальные станки

►

Универсальные круглошлифовальные станки для внутреннего шлифования

►

S141

Характеристики

Таблица 1

Технические характеристики

Технические данные

Длина заготовки 300 мм (11.8'')

Линейные оси
Макс. ход X	425 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	18 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	300 мм
Диаметр заготовки	400 мм
Макс. вес заготовки	250 кг
Высота центров	200 мм

Длина заготовки 700 мм (27.5'')

Линейные оси
Макс. ход X	425 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	18 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	700 мм
Диаметр заготовки	400 мм
Макс. вес заготовки	250 кг
Высота центров	200 мм

Длина заготовки 1300 мм (51.2'')

Линейные оси
Макс. ход X	425 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	700 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	18 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'300 мм
Диаметр заготовки	400 мм
Макс. вес заготовки	250 кг
Высота центров	200 мм

Основные характеристики

S141 — это универсальный станок для внутренней цилиндрической шлифовки с ЧПУ нового поколения. Он выпускается в трех типоразмерах для заготовок длиной (включая зажимные устройства) 300 мм, 700 мм и 1300 мм. Все модели имеют максимальную длину внутренней шлифовки 250 мм и длину внешней шлифовки 150 мм.

S141 идеально подходит для шлифовки валов шпинделей, корпусов шпинделей, осей валов роторов и фланцевых компонентов. Он широко используется в станкостроении, приводных компонентах, аэрокосмической отрасли и инструментальном производстве.

Аппаратное обеспечение

Оборудование:

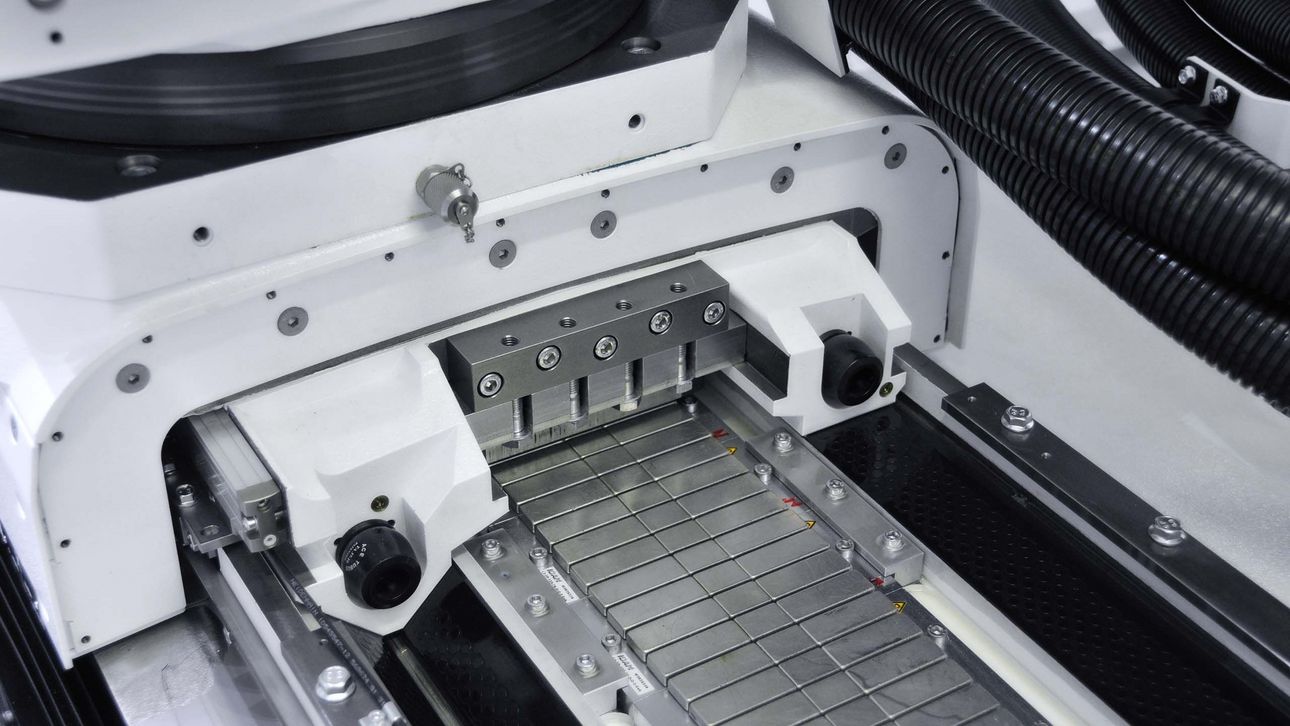

Система направляющих StuderGuide® с линейным приводом

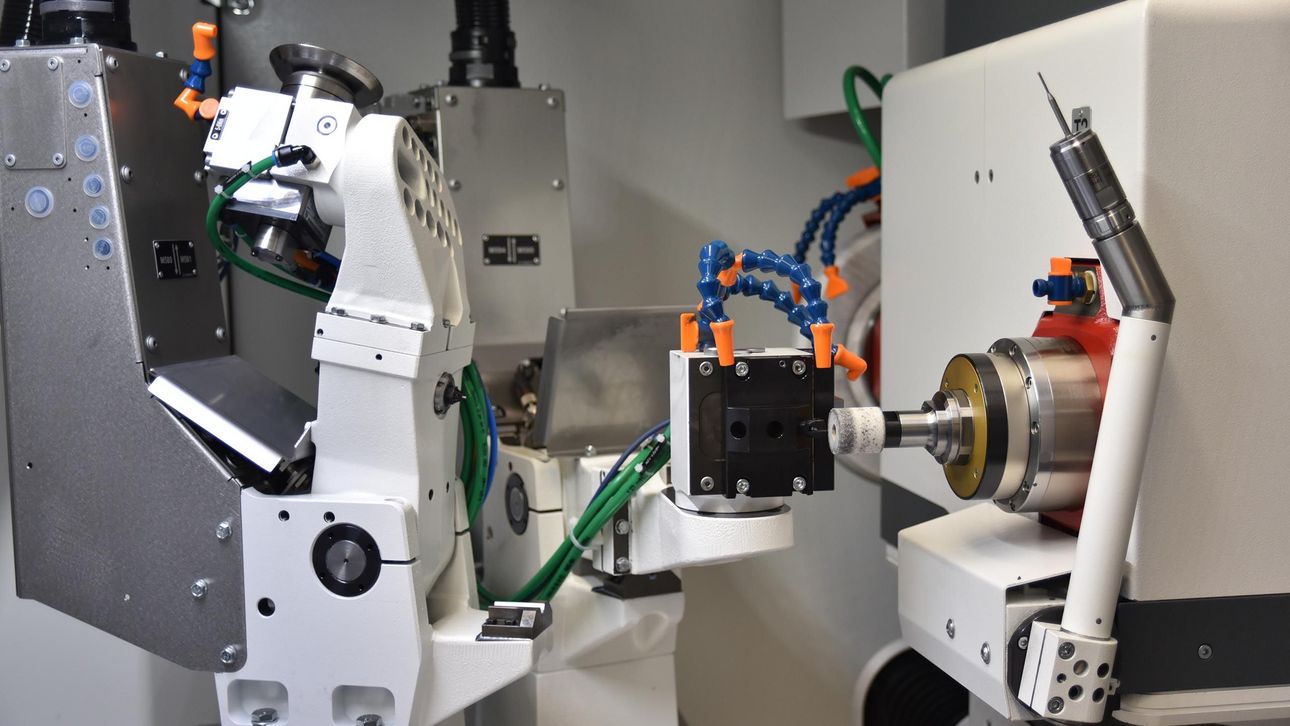

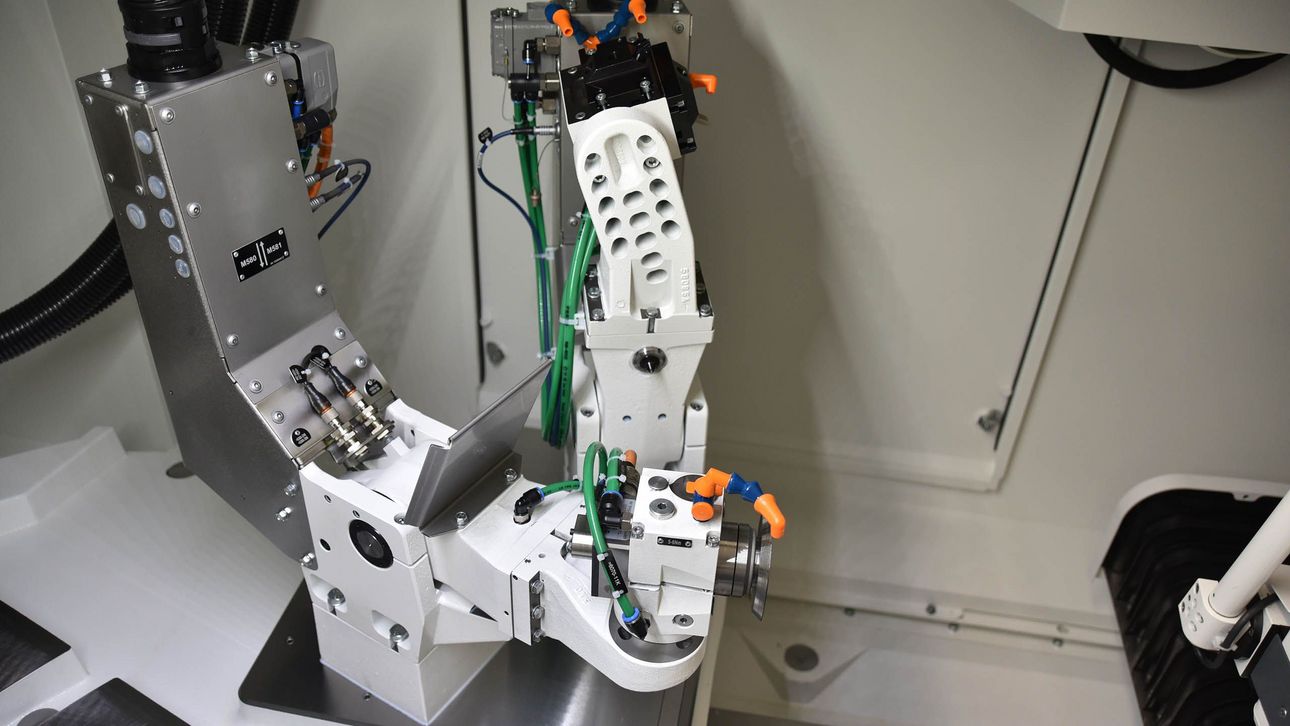

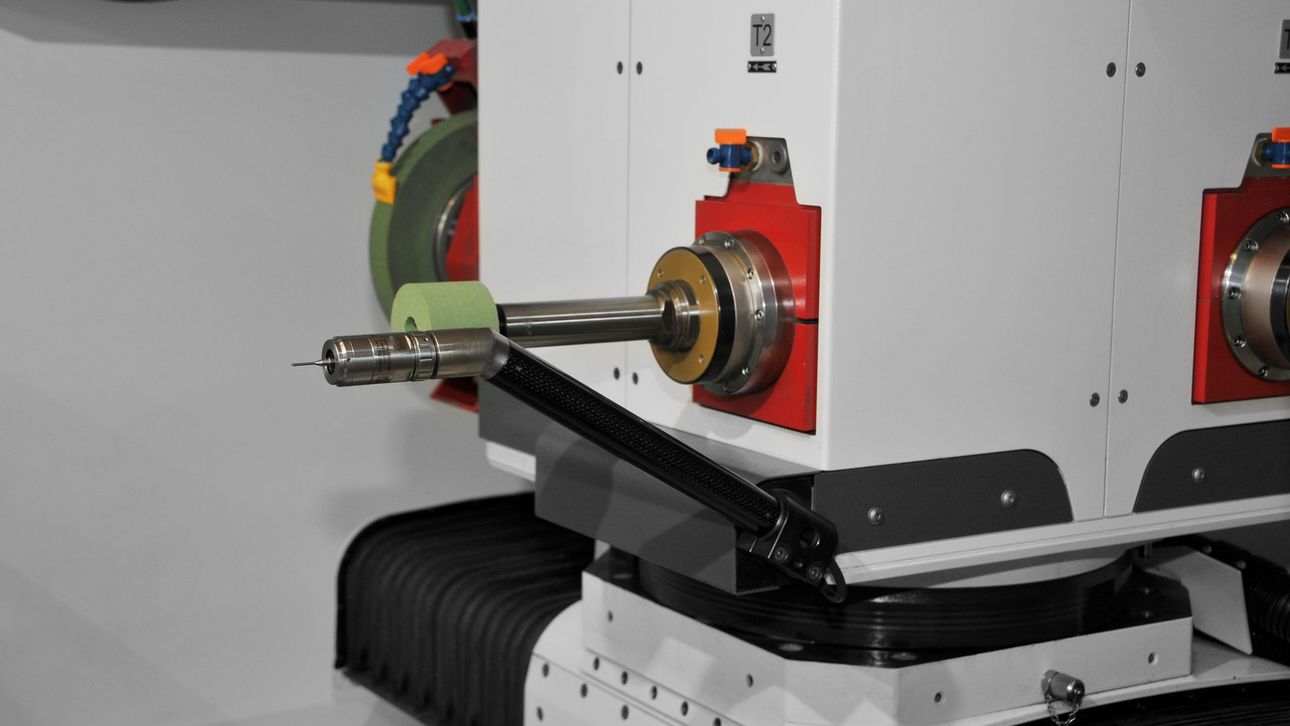

Шлифовальная шпиндельная револьверная головка с возможностью установки до четырех шлифовальных шпинделей
Автоматически поворачивающийся стол для заготовки

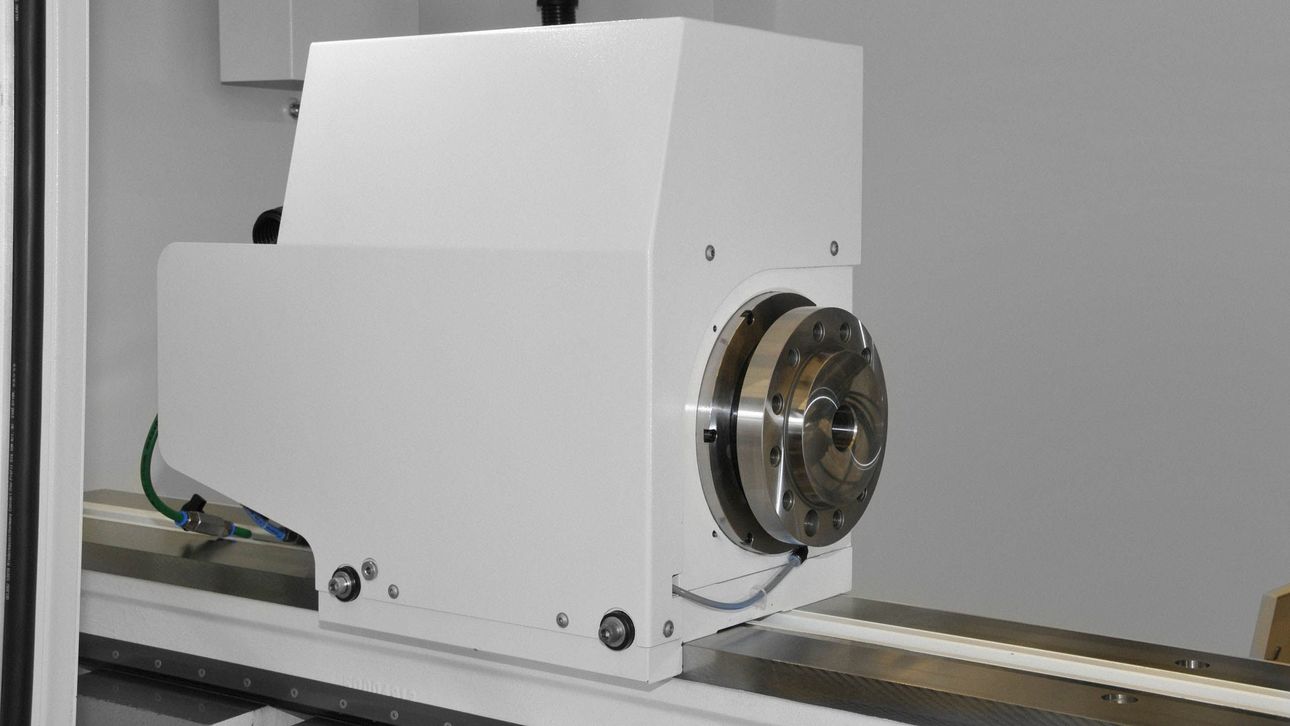

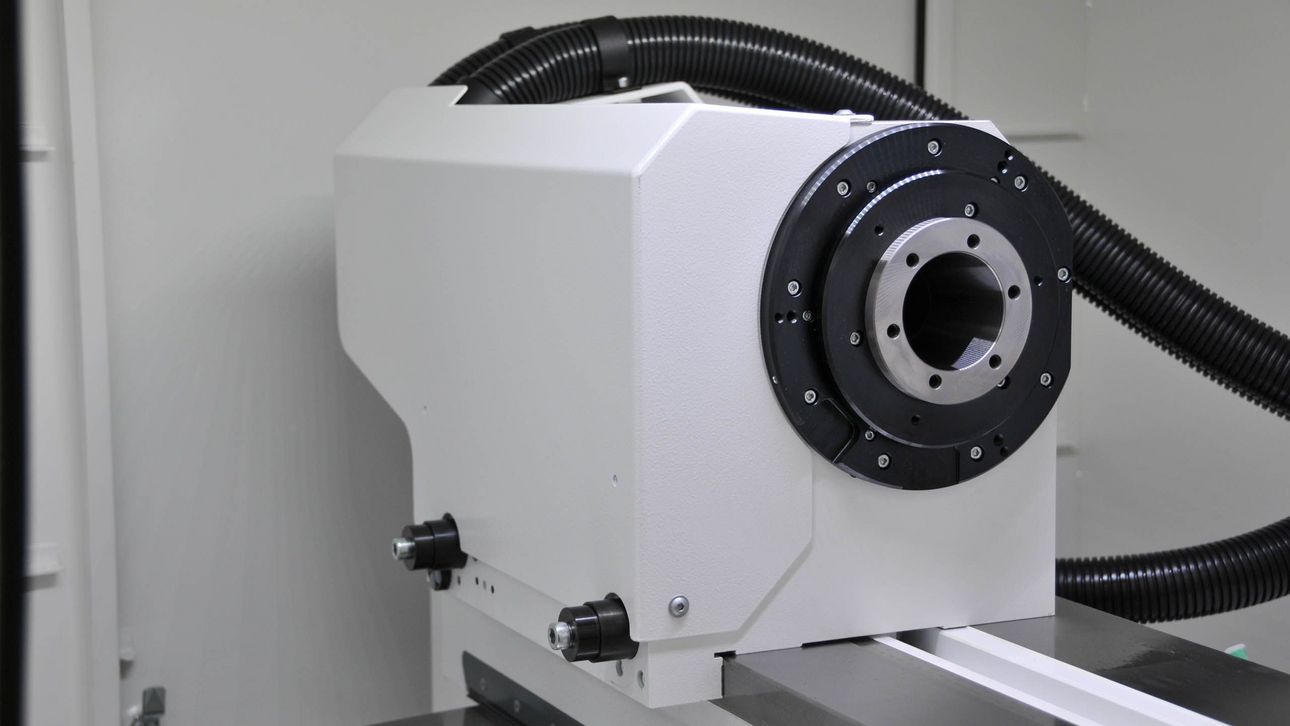

Ось C для шпинделя заготовки для фасонного и резьбового шлифования
Полный защитный кожух с двумя раздвижными дверями

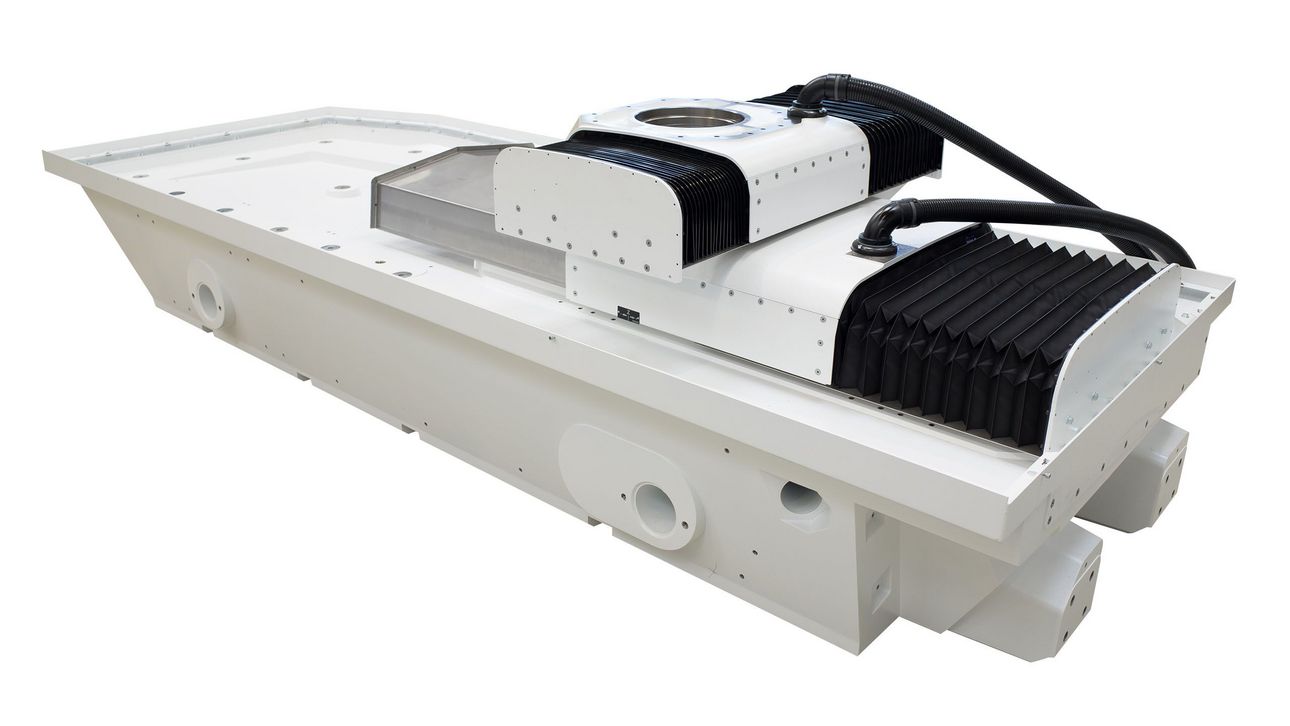

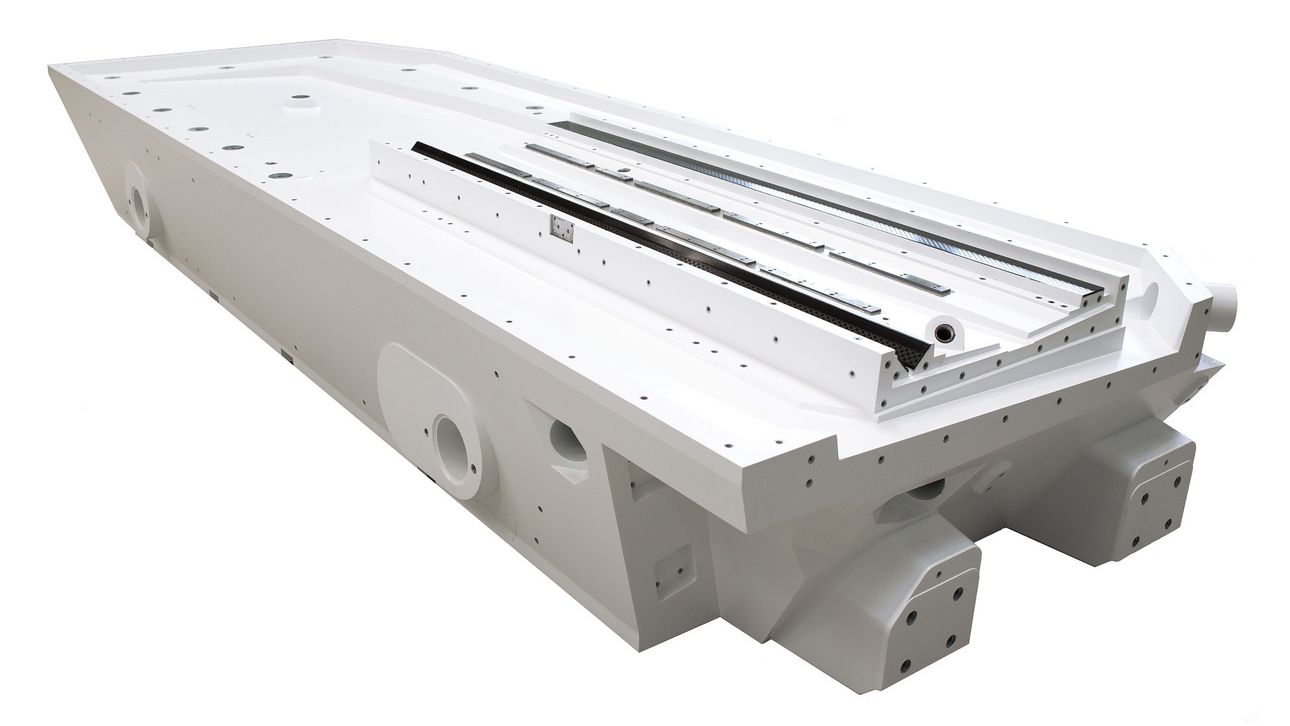

Станок станка изготовлен из минерального литого гранита Granitan® S103

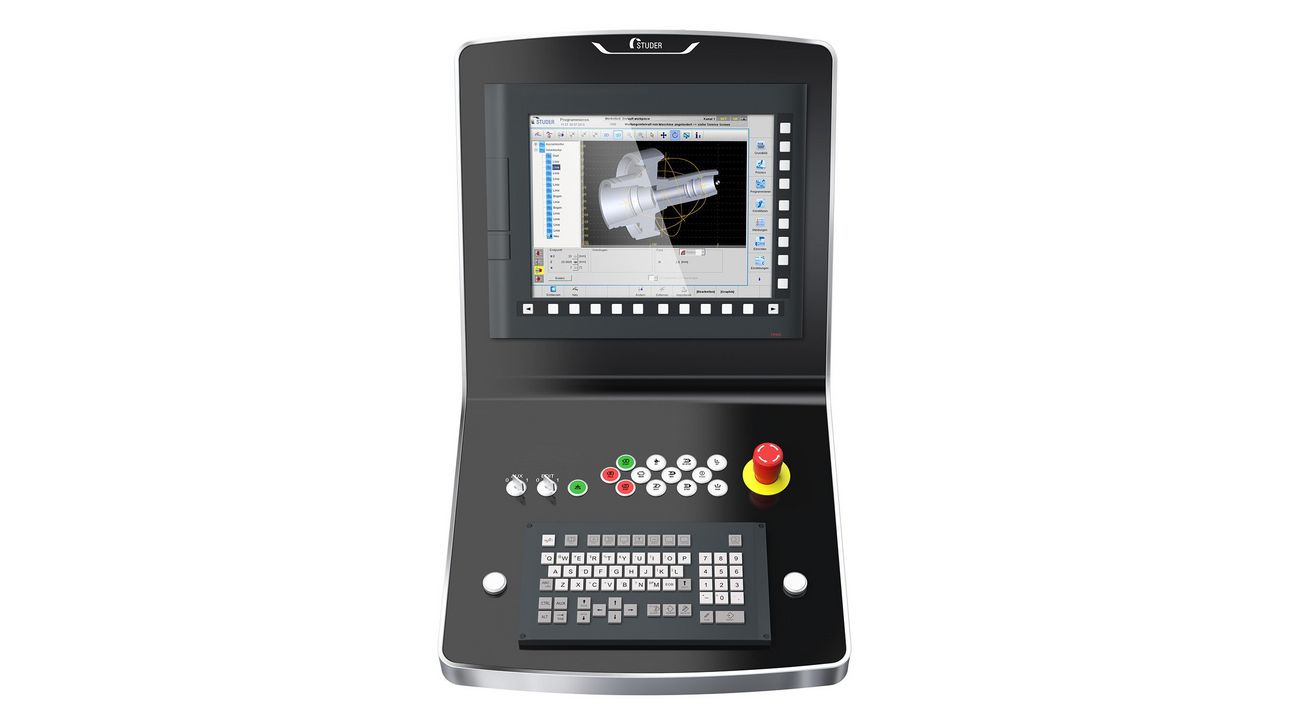

Панель C.O.R.E.

Программное обеспечение:

Операционная система C.O.R.E. OS
Простота управления и программирования благодаря StuderWIN
Короткое время настройки и переналадки. B. с технологией STUDER Quick-Set
Стандартизированные интерфейсы для зарядных устройств и периферийных устройств

Загрузить брошюры

S141 — универсальный инструмент для комплексной внутренней цилиндрической шлифовки.

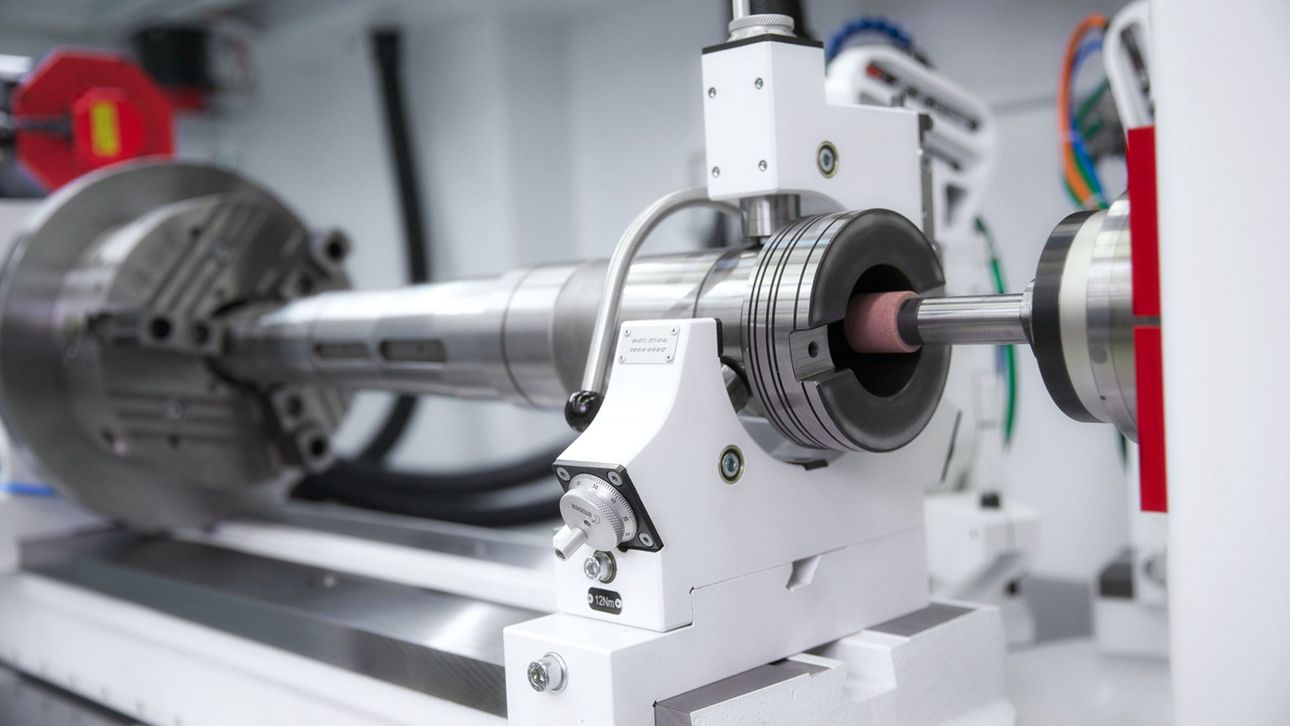

StuderControl - Автоматическое управление измерениями непосредственно на станке.
