Круглошлифовальные станки

►

Универсальные круглошлифовальные станки для внутреннего шлифования

►

S151

Характеристики

Таблица 1

Технические характеристики

Технические данные

Длина заготовки 700 мм (27,5'')

Линейные оси
Макс. ход X	500 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	18 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	700 мм
Диаметр заготовки	550 мм
Макс. вес заготовки	250 кг
Высота центров	275 мм

Длина заготовки 1300 мм (51,2'')

Линейные оси
Макс. ход X	500 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	700 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	18 кВт
Максимальное количество оборотов	120'000 об/мин
Максимальный диаметр шлифовального круга	300 мм
Максимальная ширина шлифовального круга	32 мм
Поворотные оси
Диапазон поворота B	330°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'300 мм
Диаметр заготовки	550 мм
Макс. вес заготовки	250 кг
Высота центров	275 мм

Основные характеристики

S151 — это универсальный станок для внутренней цилиндрической шлифовки с ЧПУ последнего поколения. Он выпускается в двух размерах: для обработки заготовок длиной до 700 мм (27,5 дюймов) или 1300 мм (51,2 дюймов). Диаметр обработки над рабочим столом составляет 550 мм (21,6 дюймов).

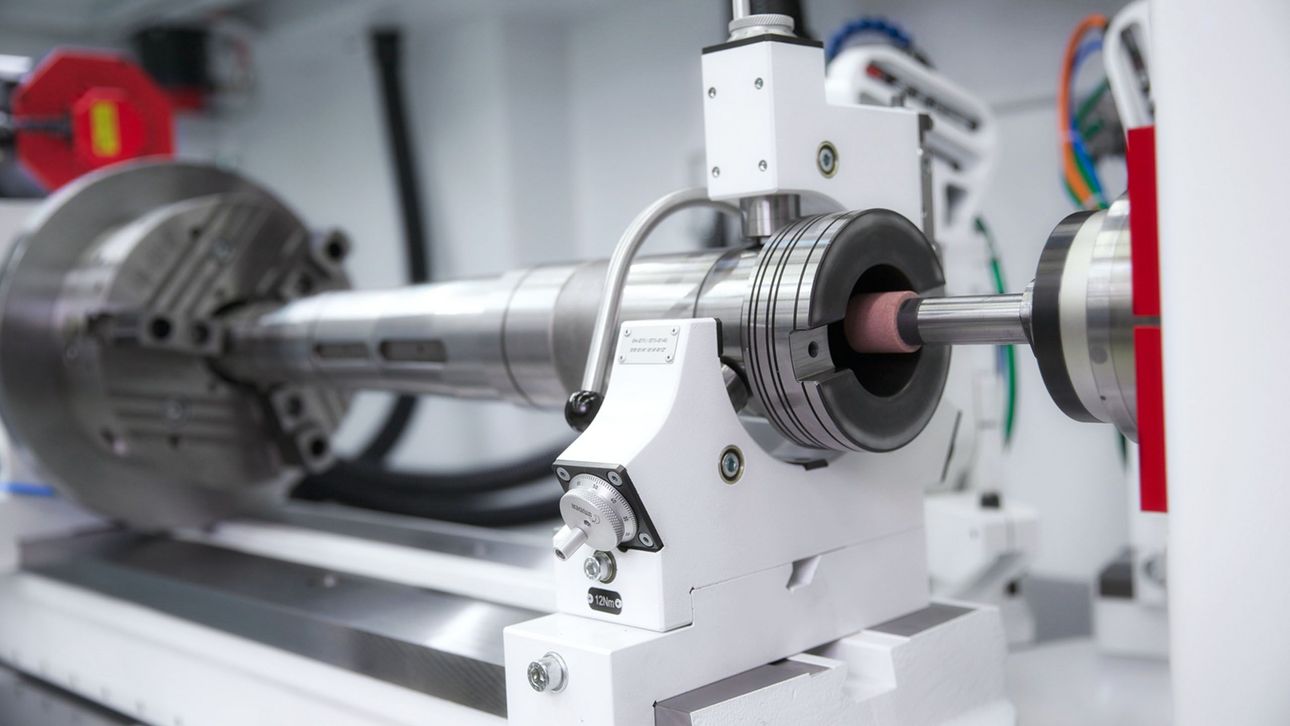

В основном он используется для обработки больших валов шпинделя, корпусов шпинделя, валов ротора или крупных фланцевых деталей. S151 обладает множеством сложных технических особенностей, таких как революционная система направляющих StuderGuide®, высокоточные приводы осей с линейными двигателями, чрезвычайно быстрый прямой привод шлифовальной шпиндельной револьверной головки, автоматическое вращение рабочего стола и т. д.

Аппаратное обеспечение

Оборудование:

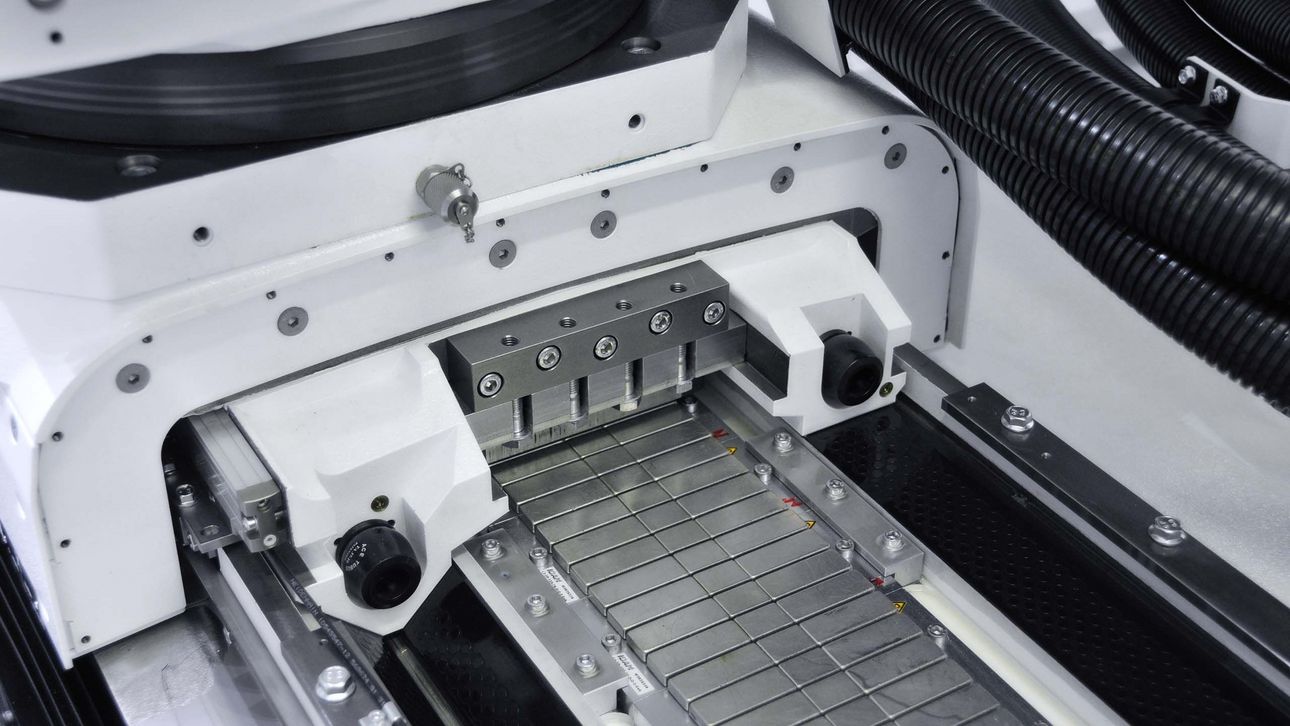

Система направляющих StuderGuide® с линейным приводом

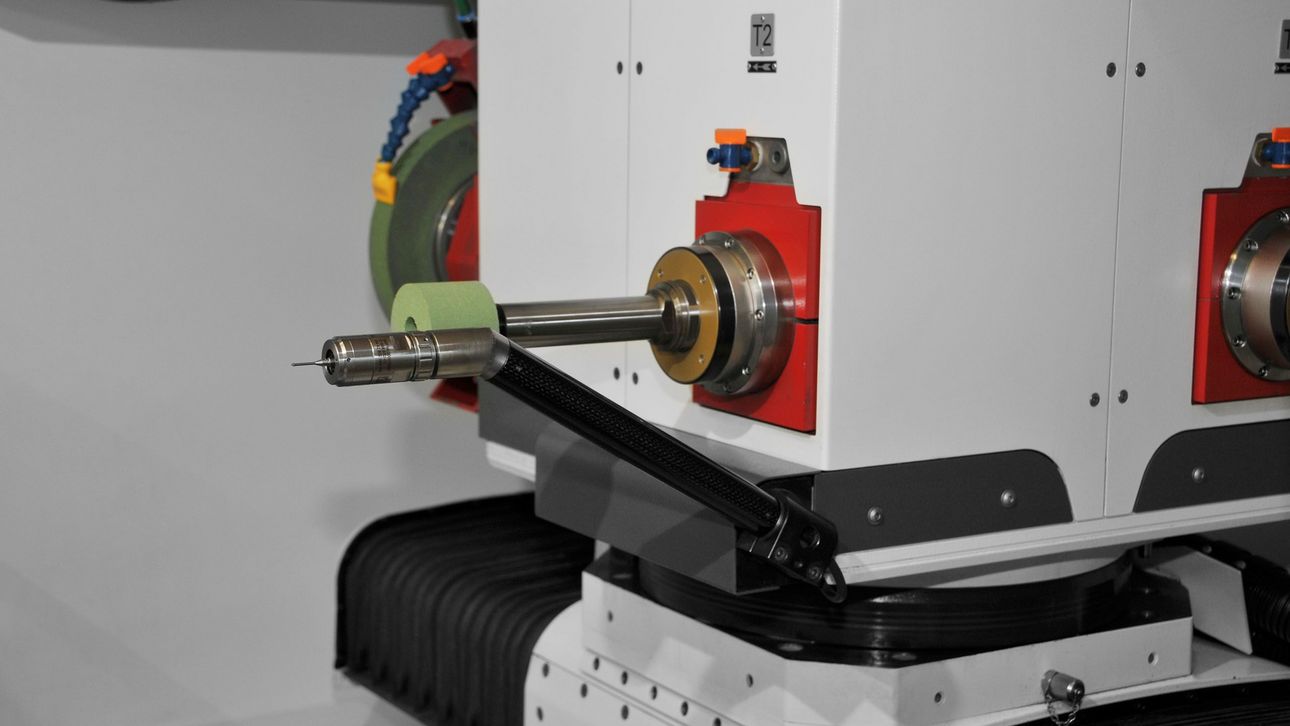

Шлифовальная шпиндельная револьверная головка с возможностью установки до четырех шлифовальных шпинделей
Автоматически поворачивающийся стол для заготовки

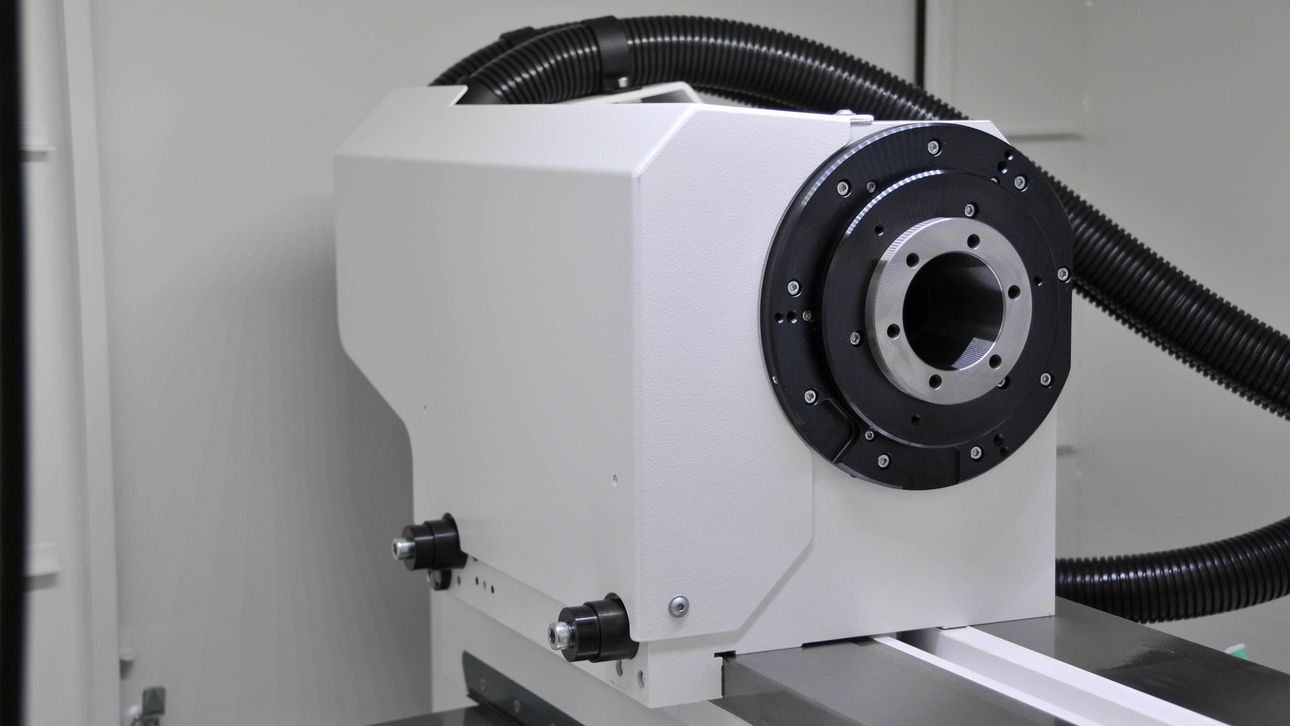

Ось C для шпинделя головки для фасонного и резьбового шлифования
Полный корпус с двумя раздвижными дверями

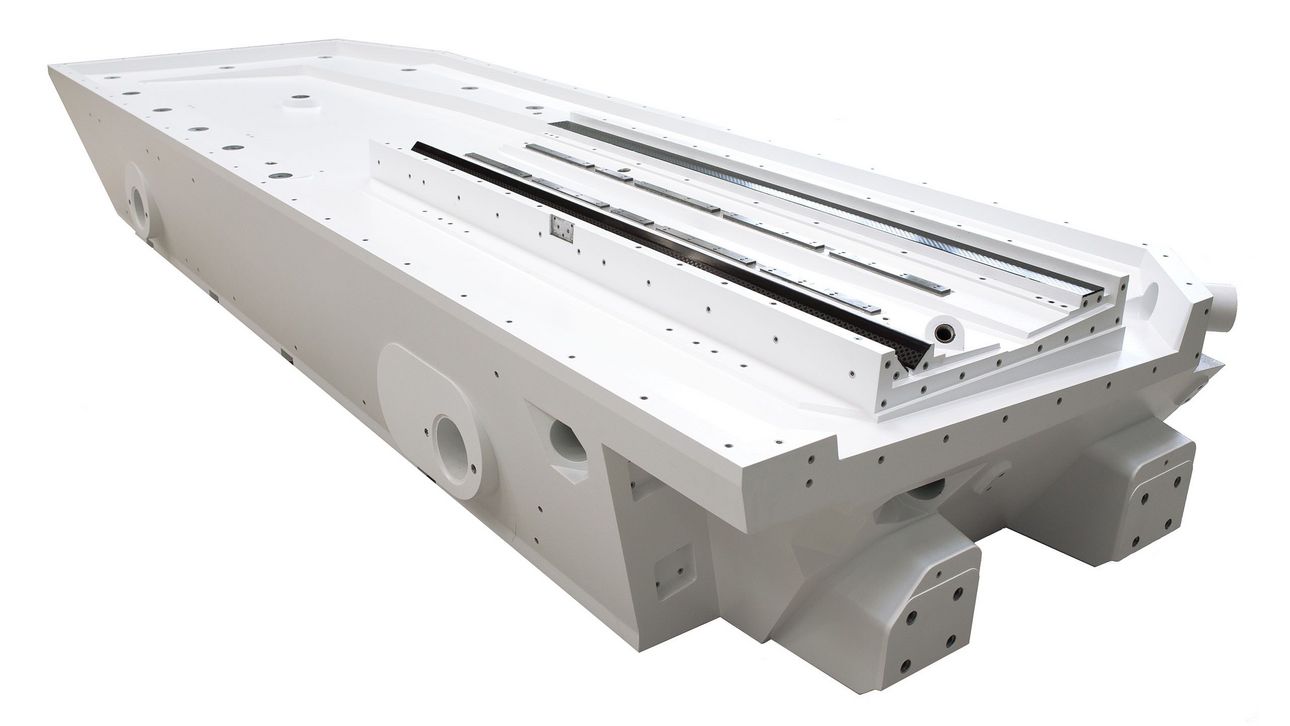

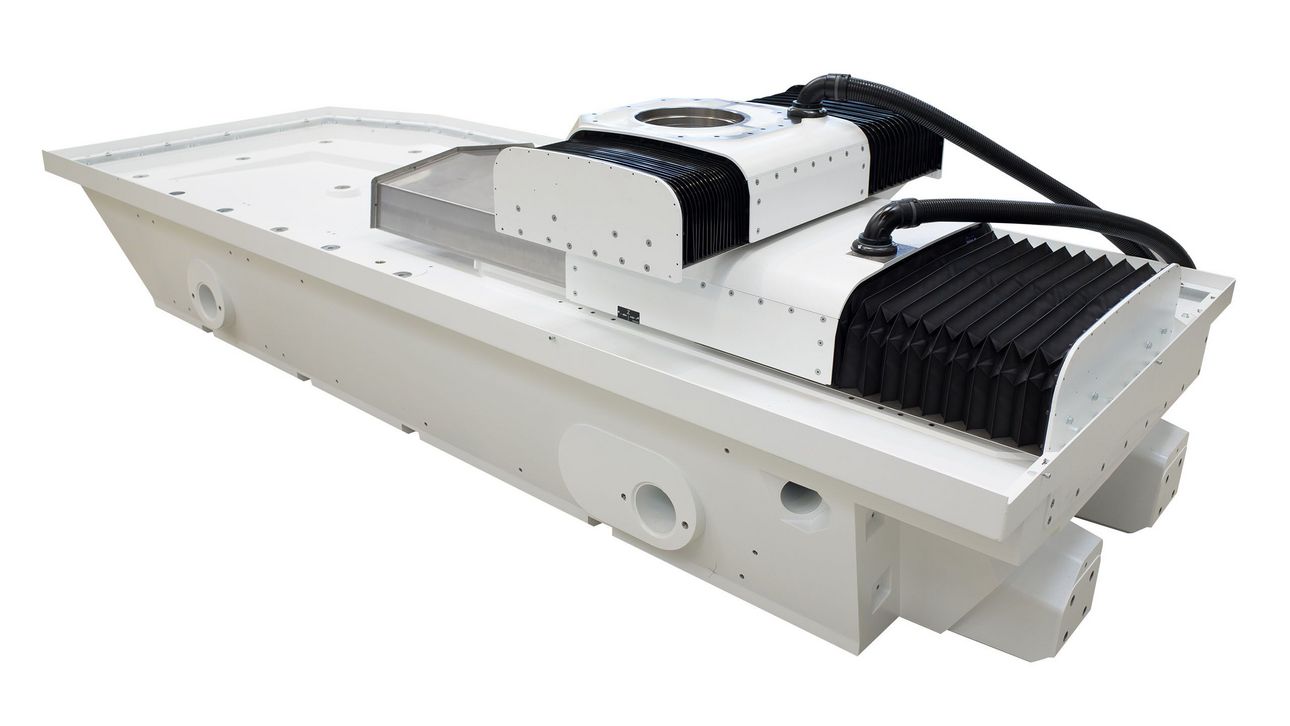

Основание станка для литья из минерального сырья Granitan® S103

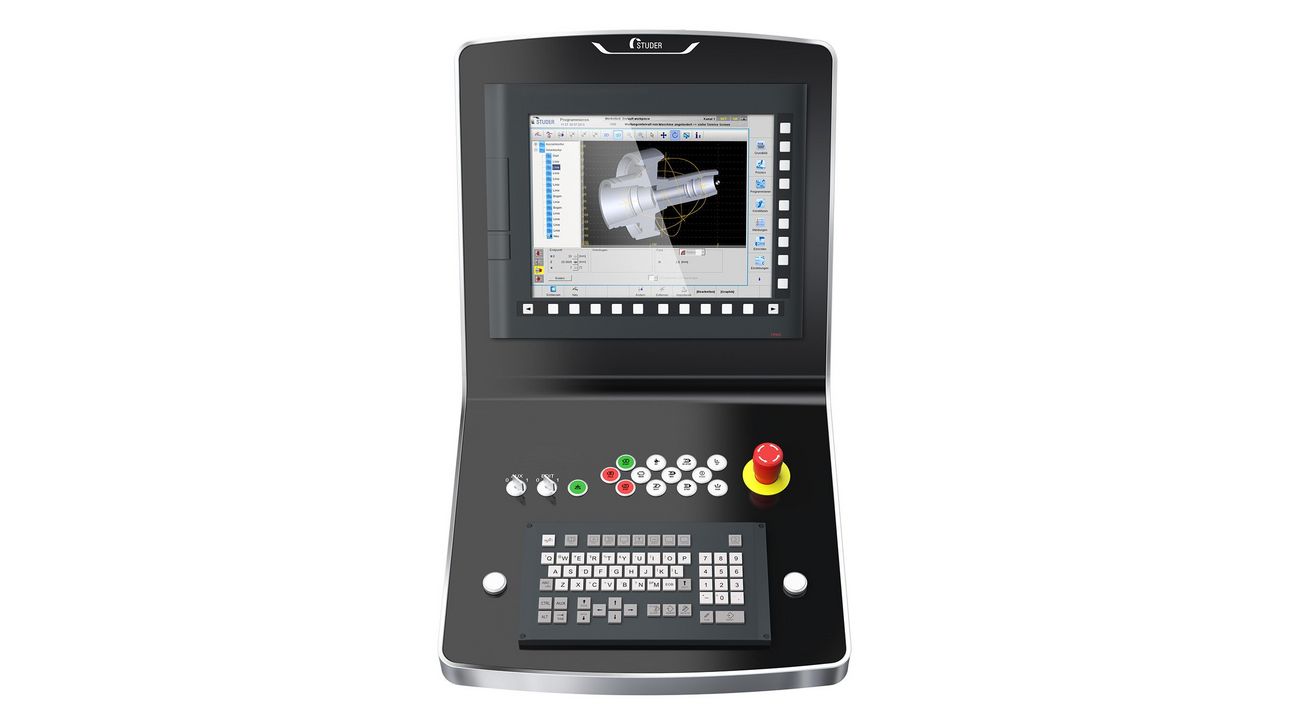

Панель C.O.R.E.

Программное обеспечение:

Операционная система C.O.R.E. OS
Очень простое управление и программирование благодаря StuderWIN
Короткое время настройки и сброса, например, с помощью STUDER Quick-Set
Стандартизированные интерфейсы для загрузчика и периферийных устройств
