Круглошлифовальные станки

►

Круглошлифовальные станки с ручным управлением

►

S20

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 400 мм (15,75")

Линейные оси
Макс. ход X	30 мм
Максимальная скорость движения X	2 мм/мин
Макс. ход Z	420 мм
Максимальная скорость движения Z	3'500 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	3 кВт
Максимальное количество оборотов	1640 об/мин
Максимальный диаметр шлифовального круга	350 мм
Максимальная ширина шлифовального круга	50 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	400 мм
Диаметр заготовки	199 мм
Максимальный вес заготовки	20 кг
Расстояние между центрами	400 мм
Высота центров	100 мм

Расстояние между центрами 650 мм (25,6")

Линейные оси
Макс. ход X	30 мм
Максимальная скорость движения X	2 мм/мин
Макс. ход Z	650 мм
Максимальная скорость движения Z	3'500 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	3 кВт
Максимальное количество оборотов	1640 об/мин
Максимальный диаметр шлифовального круга	350 мм
Максимальная ширина шлифовального круга	50 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Диаметр заготовки	199 мм
Максимальный вес заготовки	20 кг
Расстояние между центрами	650 мм
Высота центров	100 мм

Основные характеристики

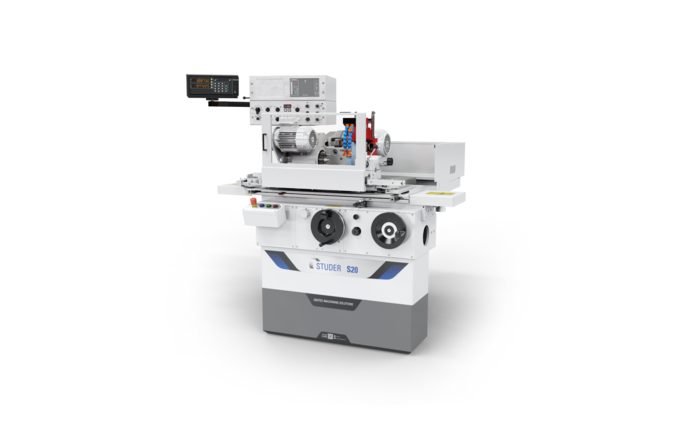

S20 — это универсальный цилиндрический шлифовальный станок с электромеханическими приводами для обработки мелких заготовок. Расстояние между центрами составляет 400 мм (15,75 дюйма) / 650 мм (25,6 дюйма), а высота центров — 100 мм (3,94 дюйма). Он может обрабатывать заготовки максимальным весом 20 кг (44 фунта).

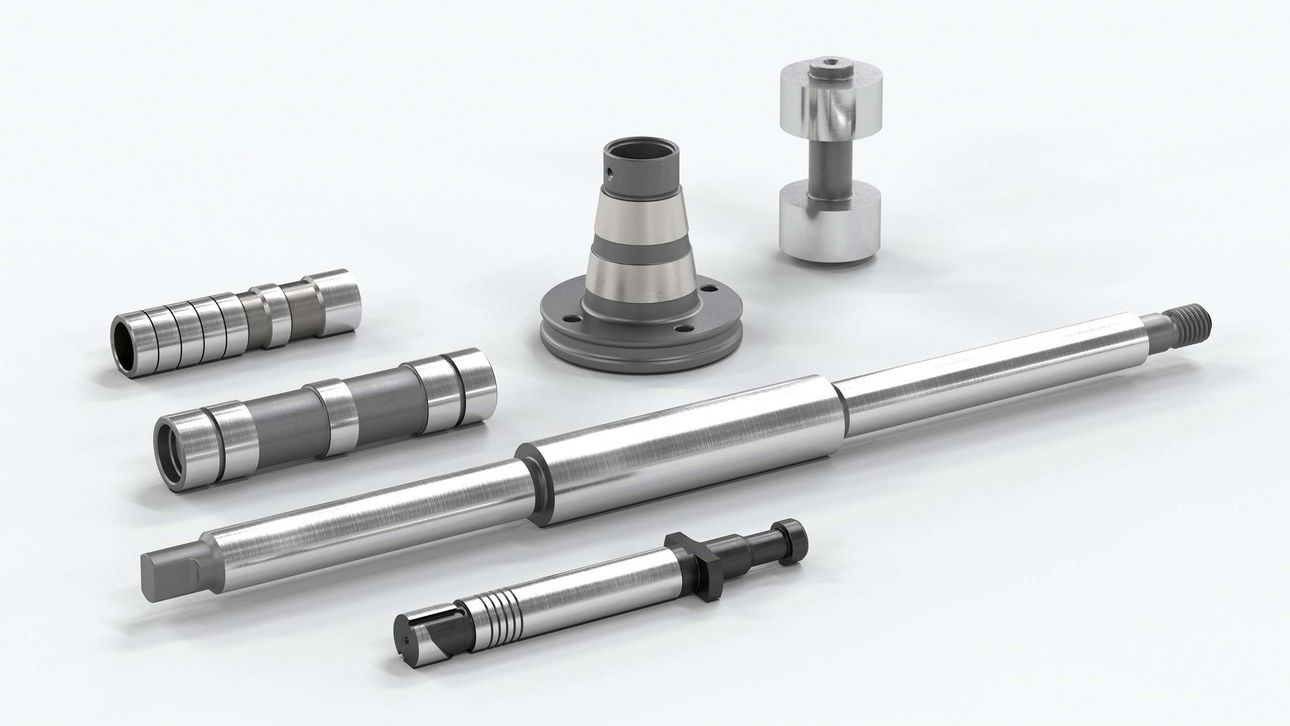

Универсальный цилиндрический шлифовальный станок предназначен для шлифовки заготовок в однокомпонентном или мелкосерийном производстве. Он подходит для использования в любой отрасли, где производятся точные мелкие компоненты. Этот простой и очень доступный по цене станок оснащен проверенным блоком управления SPS. Он прост в эксплуатации, и его можно очень быстро перенастроить.

Аппаратное обеспечение

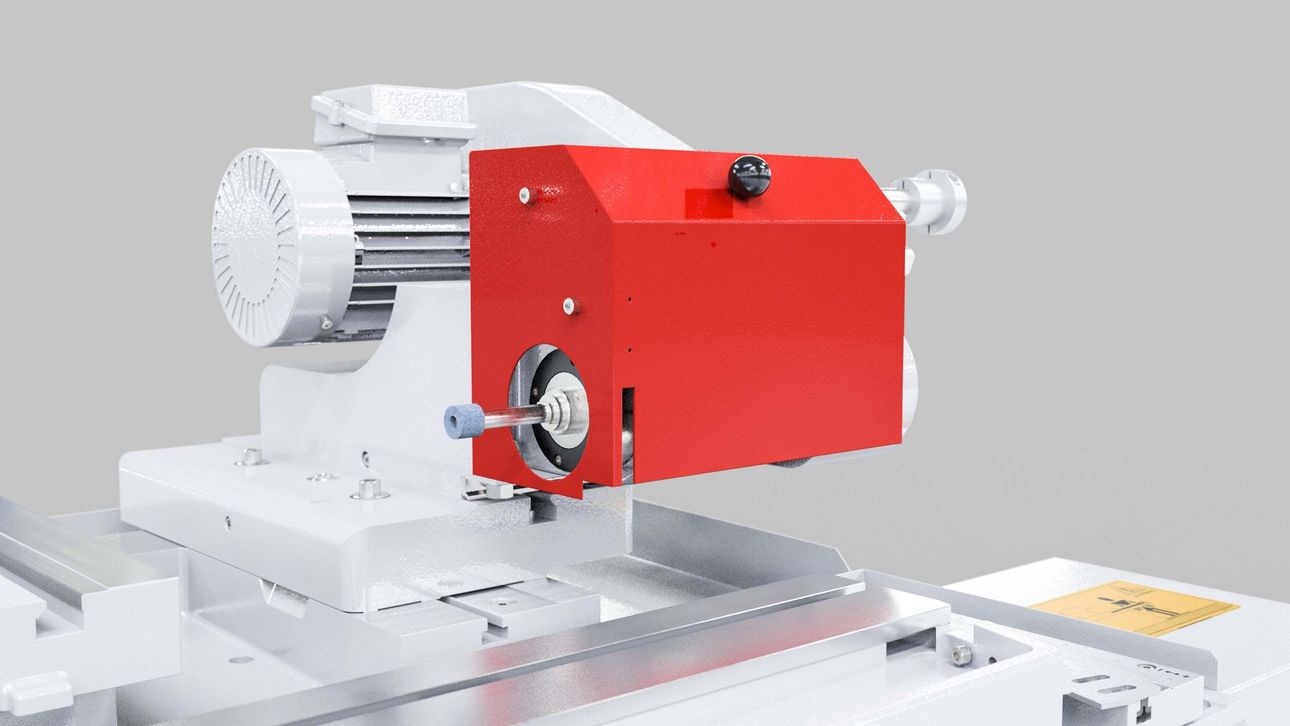

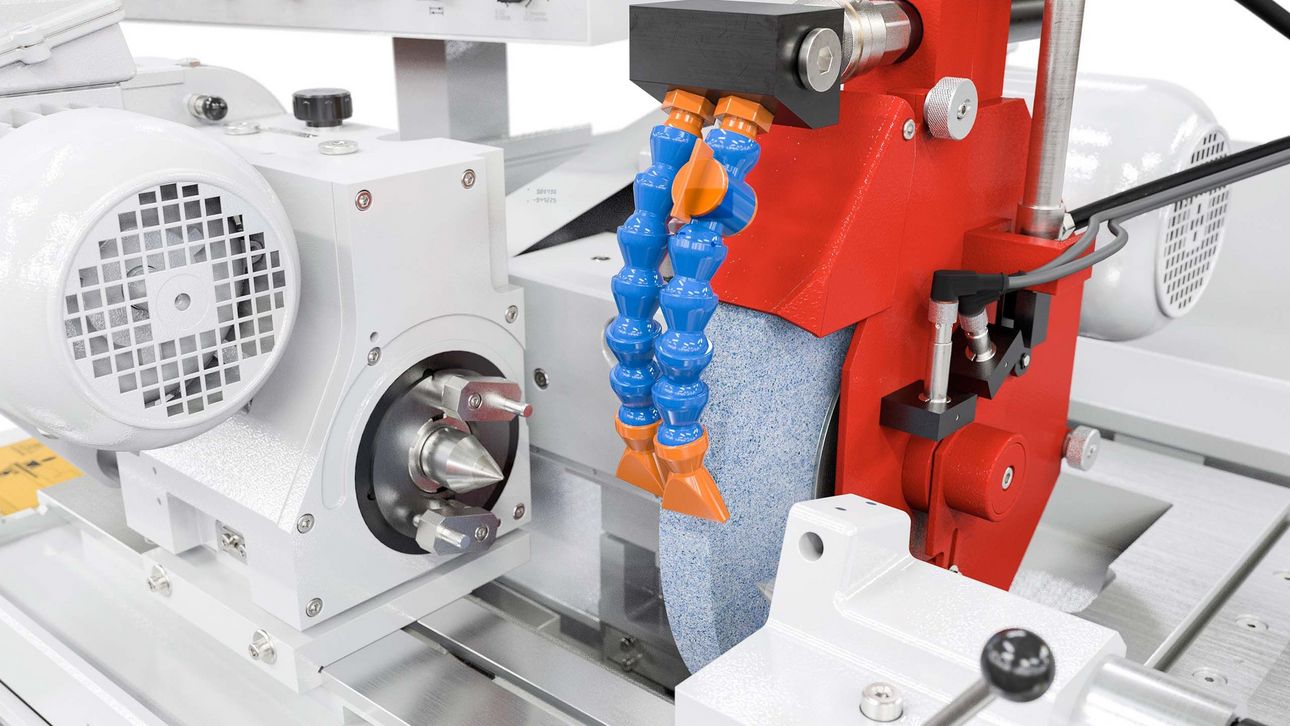

Поперечный суппорт со шлифовальной головкой для наружной шлифовки с правым шлифовальным кругом и подготовленным интерфейсом для внутреннего шлифовального блока (опционально)
Шлифовальная головка с ручным поворотом на 0°, 15°, 30°

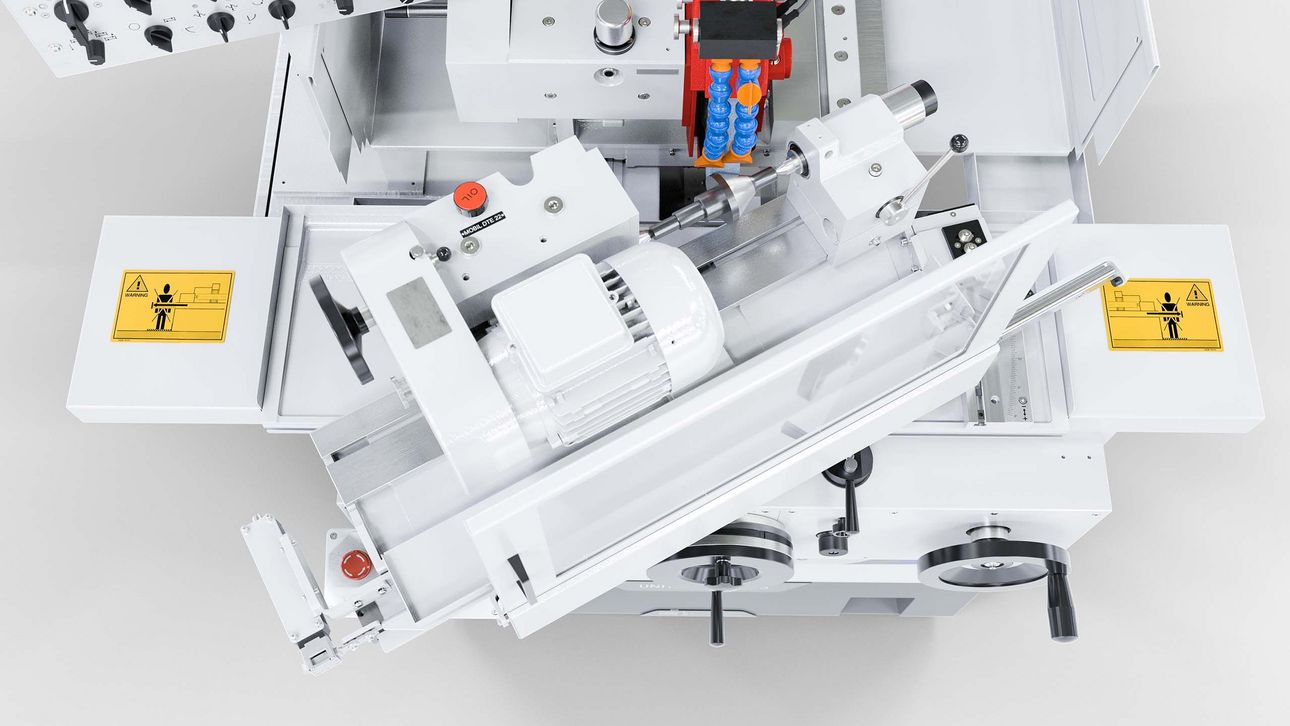

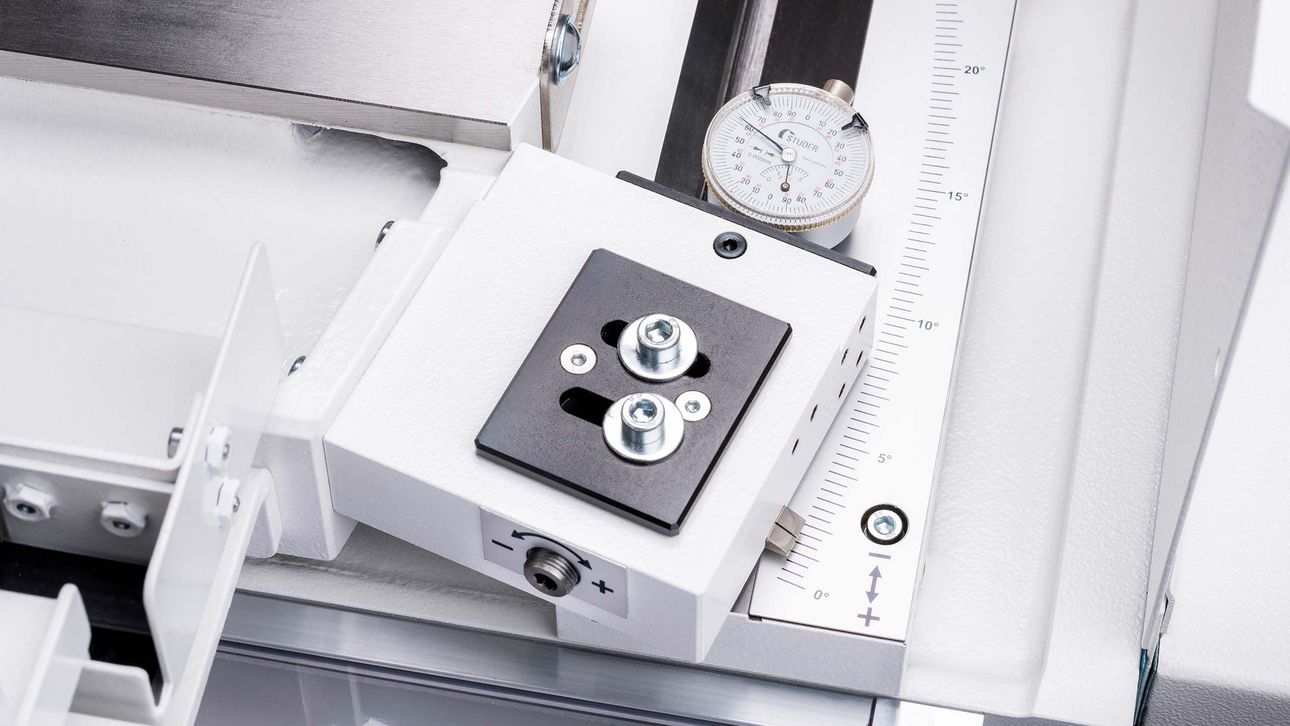

Стол с диапазоном поворота:
– до 30° с межосевым расстоянием 400 мм (15,75")
– до 15° с межосевым расстоянием 650 мм (25,6")

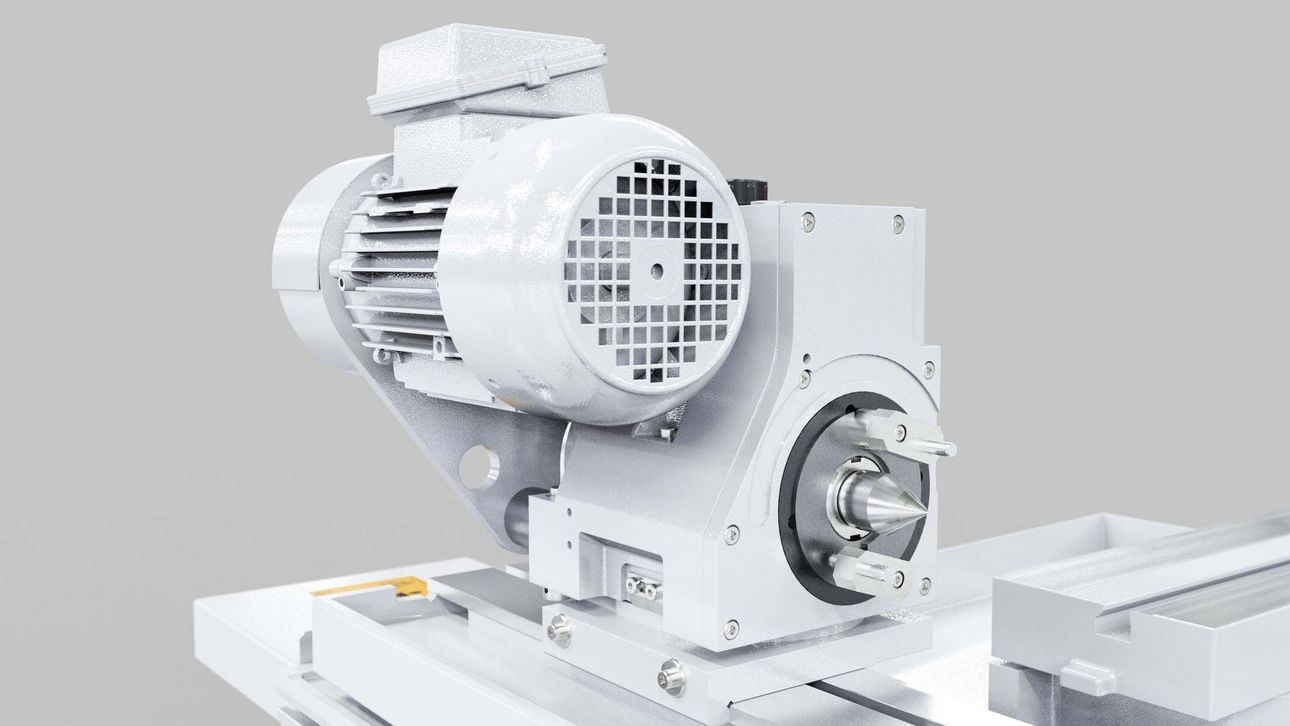

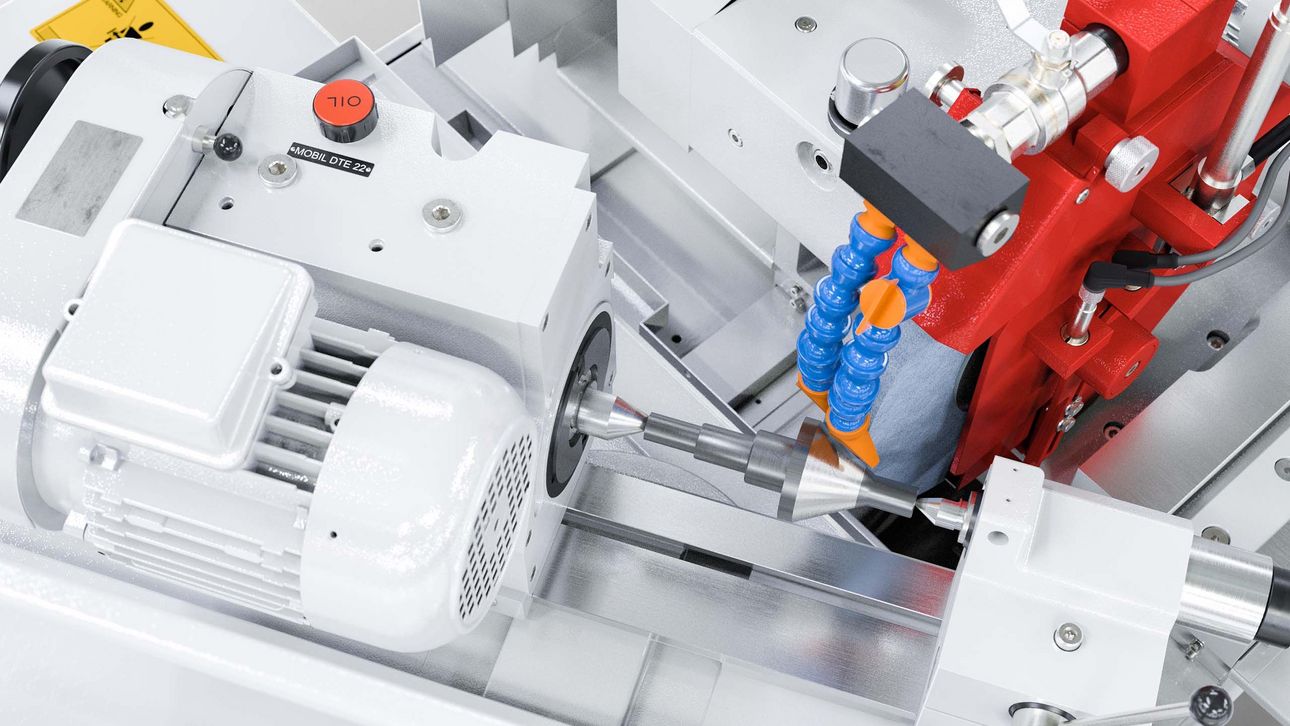

Заготовочная головка с гидродинамическим подшипником для шлифовки между неподвижными центрами или шлифовки вращающегося шпинделя

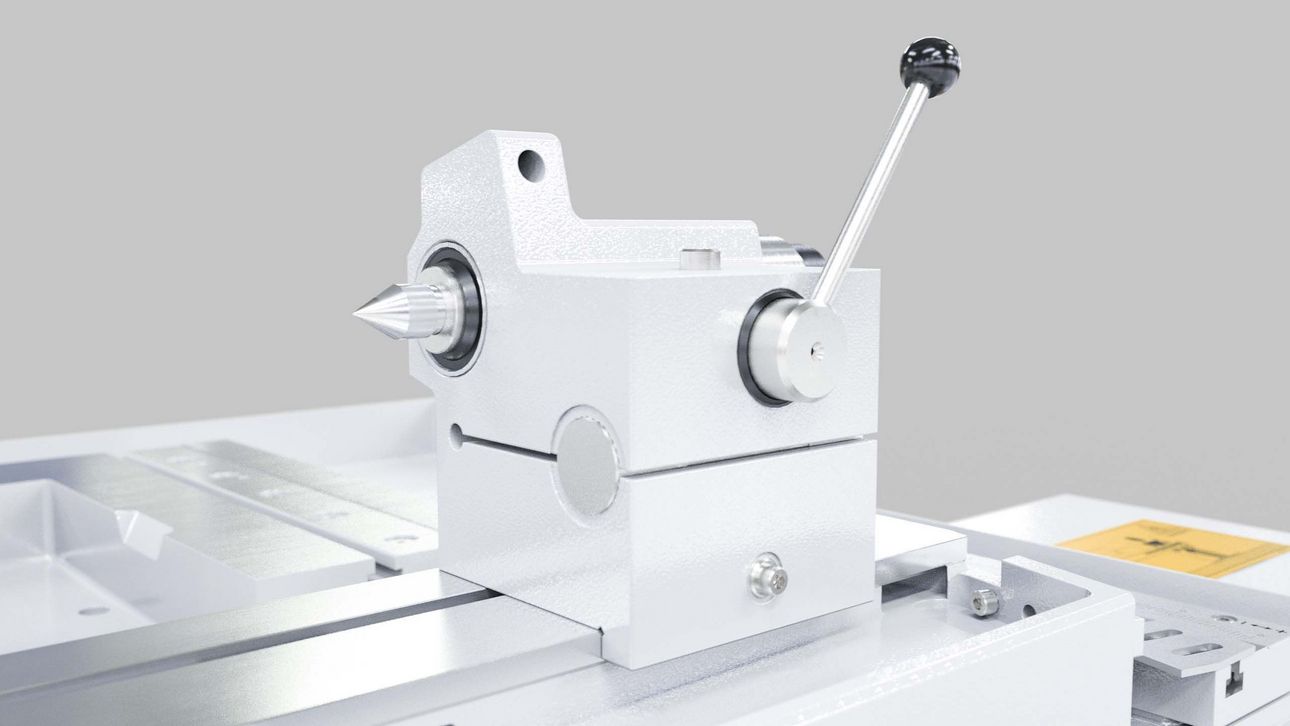

Задняя бабка с регулируемым прижимным усилием и точной регулировкой для быстрой и легкой коррекции цилиндричности

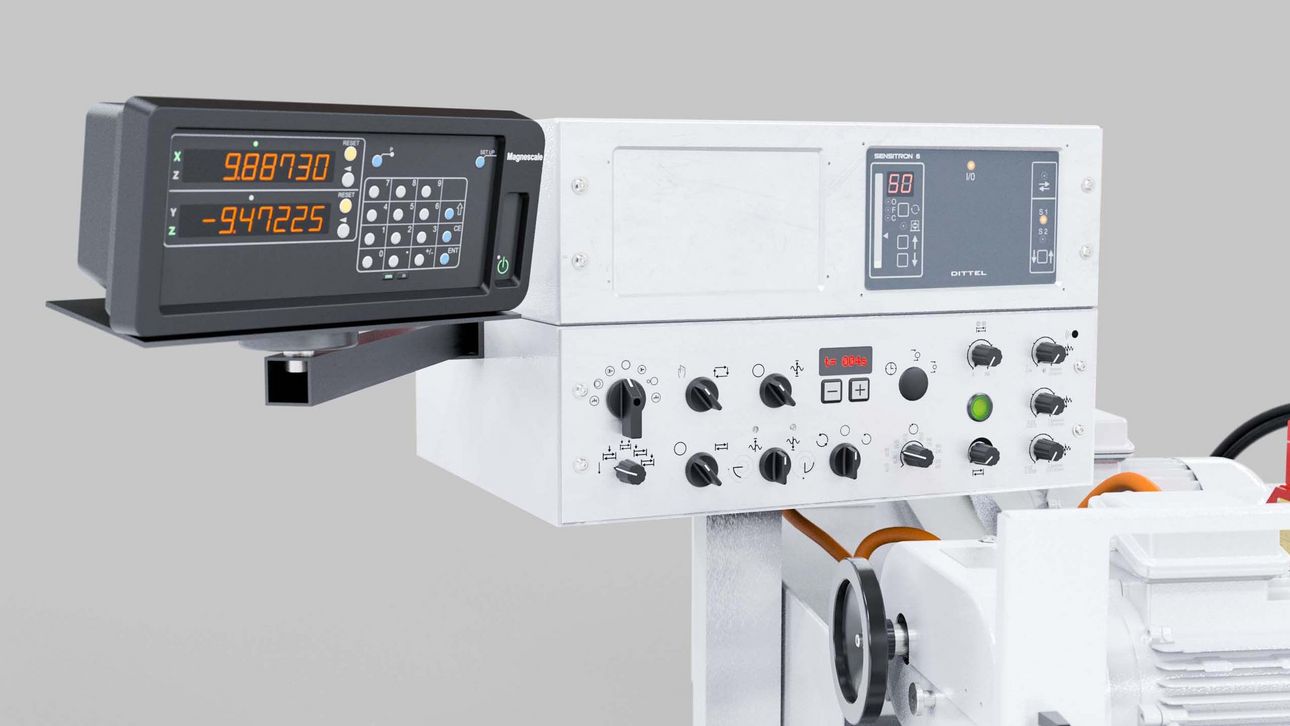

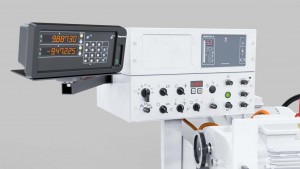

Шкафа управления, подключенная к станку. Возможность расширения за счет включения внутрипроцессного контроля и системы Sensitron
Автоматические циклы шлифования для врезного и поперечного шлифования
Автоматический цикл шлифования с функцией автоматического отключения:
- Быстрая подача
- Подача при шлифовании
- Искрогашение
Быстрое отведение маховика подачи до заданного припуска на шлифование
Врезное и поперечное шлифование с быстрой подачей или без нее
Компактная конструкция
Широкий ассортимент принадлежностей

Загрузить брошюру

S20 — Компактный прибор для изготовления небольших прецизионных компонентов.
