Круглошлифовальные станки

►

Универсальные круглошлифовальные станки с ЧПУ

►

S23

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 650 мм (26'')

Линейные оси
Макс. ход X	285 мм
Максимальная скорость движения X	10'000 мм/мин
Макс. ход Z	800 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	12.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	500 мм
Максимальная ширина шлифовального круга	110 мм
Поворотные оси
Диапазон поворота B	от -30° до 190°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Максимальный вес заготовки	120 кг
Расстояние между центрами	650 мм
Высота центров	175 мм

Расстояние между центрами 1000 мм (39.4'')

Линейные оси
Макс. ход X	285 мм
Максимальная скорость движения X	10'000 мм/мин
Макс. ход Z	1'150 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	12.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	500 мм
Максимальная ширина шлифовального круга	110 мм
Поворотные оси
Диапазон поворота B	от -30° до 190°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'000 мм
Максимальный вес заготовки	120 кг
Расстояние между центрами	1'000 мм
Высота центров	175 мм

Основные характеристики

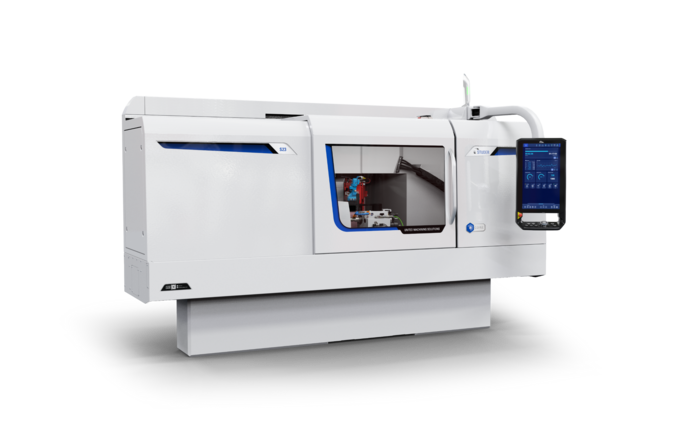

Предлагая превосходное соотношение цены и качества, это идеальный выбор – одинаково подходящий как для гибкого разового производства в небольших мастерских, так и для эффективного крупномасштабного производства на крупных предприятиях. Компактный по конструкции, универсальный в использовании и интуитивно понятный в управлении – универсальный цилиндрический шлифовальный станок S23 впечатляет исключительной точностью и максимальной производительностью.

Аппаратное обеспечение

Оборудование:

Выбираемая шлифовальная головка:
- Фиксированная шлифовальная головка, регулируемая 0°/15°/30°
- Универсальная шлифовальная головка, Hirth 2,5°, ручная
- Универсальная шлифовальная головка, Hirth 1°, автоматическая
- Возможность выбора до трех шлифовальных инструментов
- Доступны шпиндели с частотным управлением, ременным приводом или электроприводом

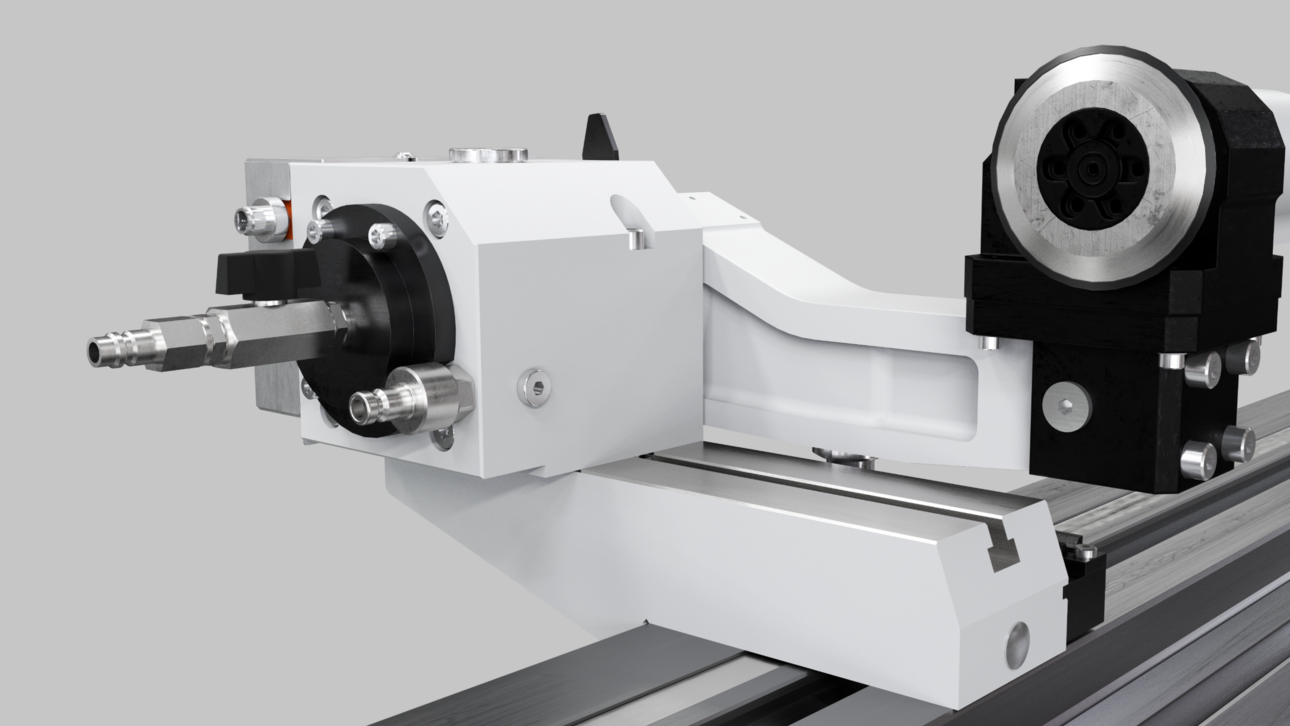

Возможность наружного и внутреннего шлифования за одну установку
Ось C для шлифования некруглых поверхностей и резьбы
Фиксированный стол или поворотный стол (до 8,5°)
Портативный блок управления для установки вблизи процесса шлифования
Автоматическая рабочая дверь
Машина для литья из минерального литья Granitan® S103 базовое ПО:

Программное обеспечение:

Операционная система C.O.R.E. OS
Очень простое программирование благодаря StuderPictogramming
Сокращенное время настройки и сброса с помощью STUDER QuickSet
Стандартизированные интерфейсы для загрузчика и периферийных устройств
Гибкая возможность обновления с помощью встроенных программных модулей
Программное обеспечение StuderWIN (опционально) для создания программ шлифовки и правки на внешнем ПК

Загрузить брошюру
