Круглошлифовальные станки

►

Круглошлифовальные станки с ручным управлением

►

S30

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 650 мм (25,6'')

Линейные оси
Макс. ход X	260 мм
Максимальная скорость движения X	6 мм/мин
Макс. ход Z	700 мм
Максимальная скорость движения Z	5'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	6 кВт
Максимальное количество оборотов	2'110 об/мин
Максимальный диаметр шлифовального круга	500 мм
Максимальная ширина шлифовального круга	580 мм
Поворотные оси
Диапазон поворота B	180°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Диаметр заготовки	449 мм
Максимальный вес заготовки	130 кг
Расстояние между центрами	650 мм
Высота центров	225 мм

Расстояние между центрами 1000 мм (40'')

Линейные оси
Макс. ход X	260 мм
Максимальная скорость движения X	6 мм/мин
Макс. ход Z	1'050 мм
Максимальная скорость движения Z	5'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	6 кВт
Максимальное количество оборотов	2'110 об/мин
Максимальный диаметр шлифовального круга	500 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	180°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'000 мм
Диаметр заготовки	449 мм
Максимальный вес заготовки	130 кг
Расстояние между центрами	1'000 мм
Высота центров	225 мм

Основные характеристики

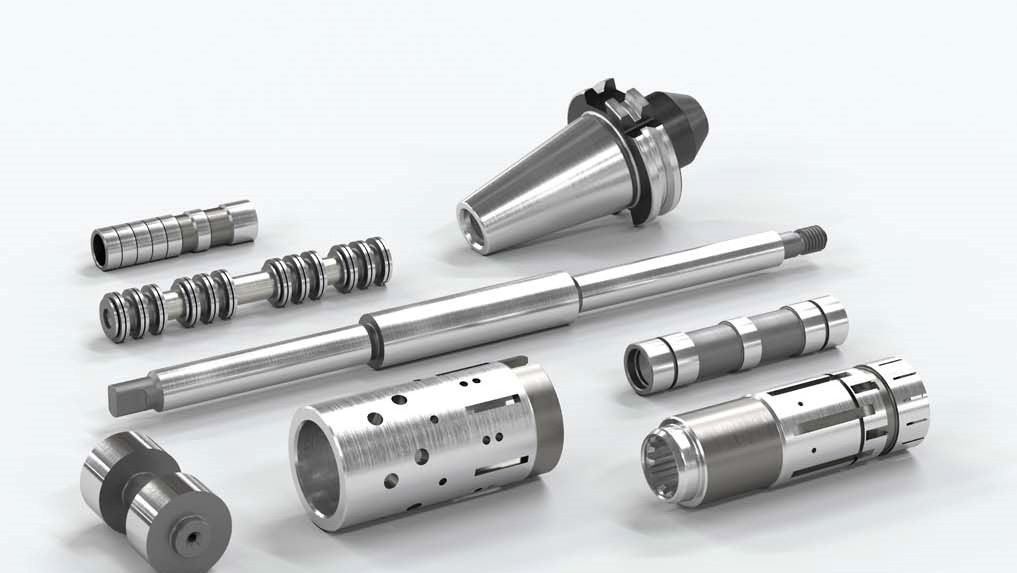

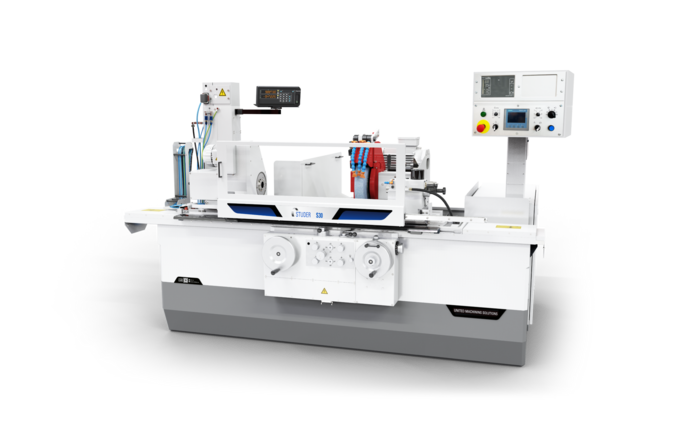

Станок S30 — это цилиндрический шлифовальный станок для обработки заготовок среднего размера в индивидуальном и мелкосерийном производстве. Расстояние между центрами составляет 650 мм (25,6") / 1000 мм (40"), а высота центров — 125 мм (4,9") / 175 мм (6,9") / 225 мм (8,8"). Он может обрабатывать заготовки максимальным весом 130 кг (286 фунтов).

Подходит для любой отрасли, где производятся компоненты среднего размера. Этот простой и доступный по цене станок оснащен проверенной гидравлической системой подачи. Он прост в эксплуатации, и его можно очень быстро перенастроить. Станина станка Granitan® S103 обеспечивает основу для установки технологически совершенных компонентов, образуя цилиндрический шлифовальный станок, гарантирующий высочайшую точность, производительность и надежность на долгие годы.

Аппаратное обеспечение

Варианты шлифовальной головки:
- Револьверная шлифовальная головка с шлифовальным кругом слева, справа и внутренним шлифовальным приспособлением (опция). Ручное вращение с шагом 5° с муфтой Хирта и концевыми упорами на 0° и 180°.
- Внешняя шлифовальная головка с шлифовальным кругом слева
Поворотный стол станка на 10° / 8,5°

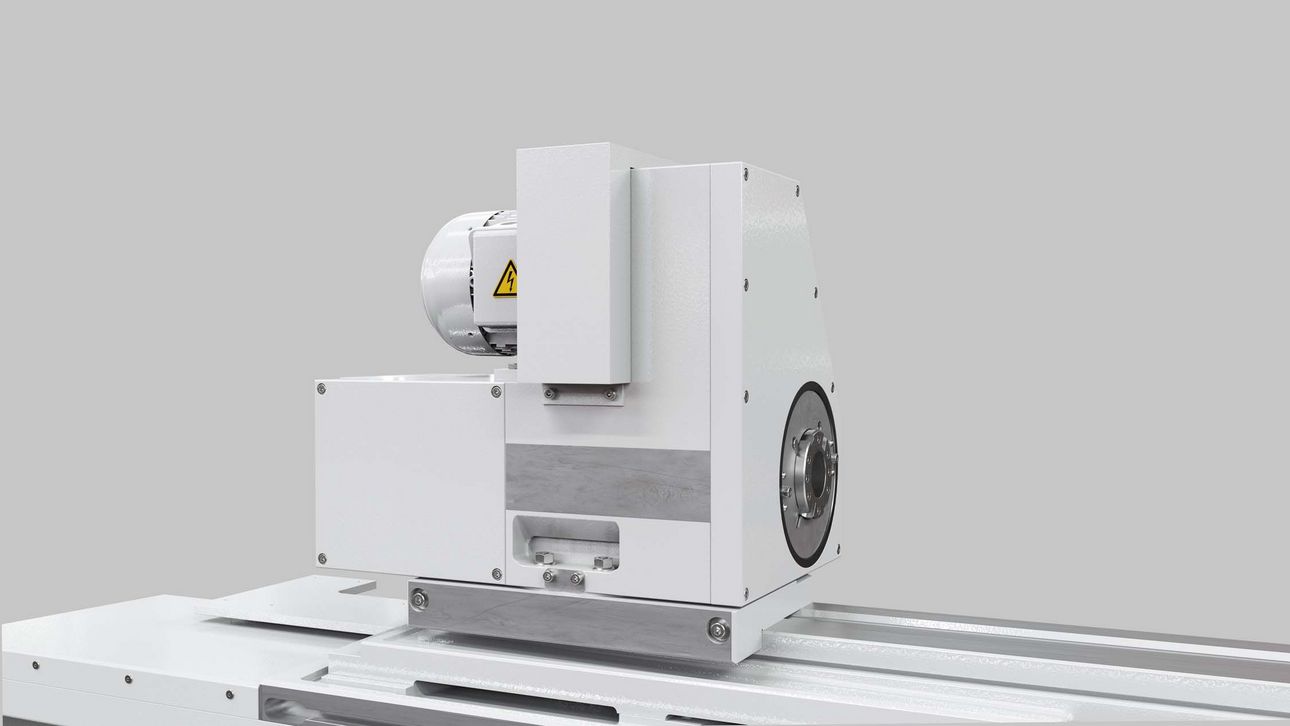

Стандартная рабочая головка с гидродинамическим подшипником или рабочая головка с роликовым подшипником (опция) позволяют шлифовать как между неподвижными центрами, так и с вращающимся шпинделем

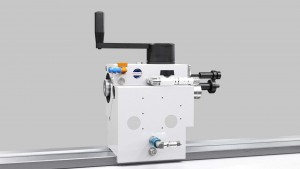

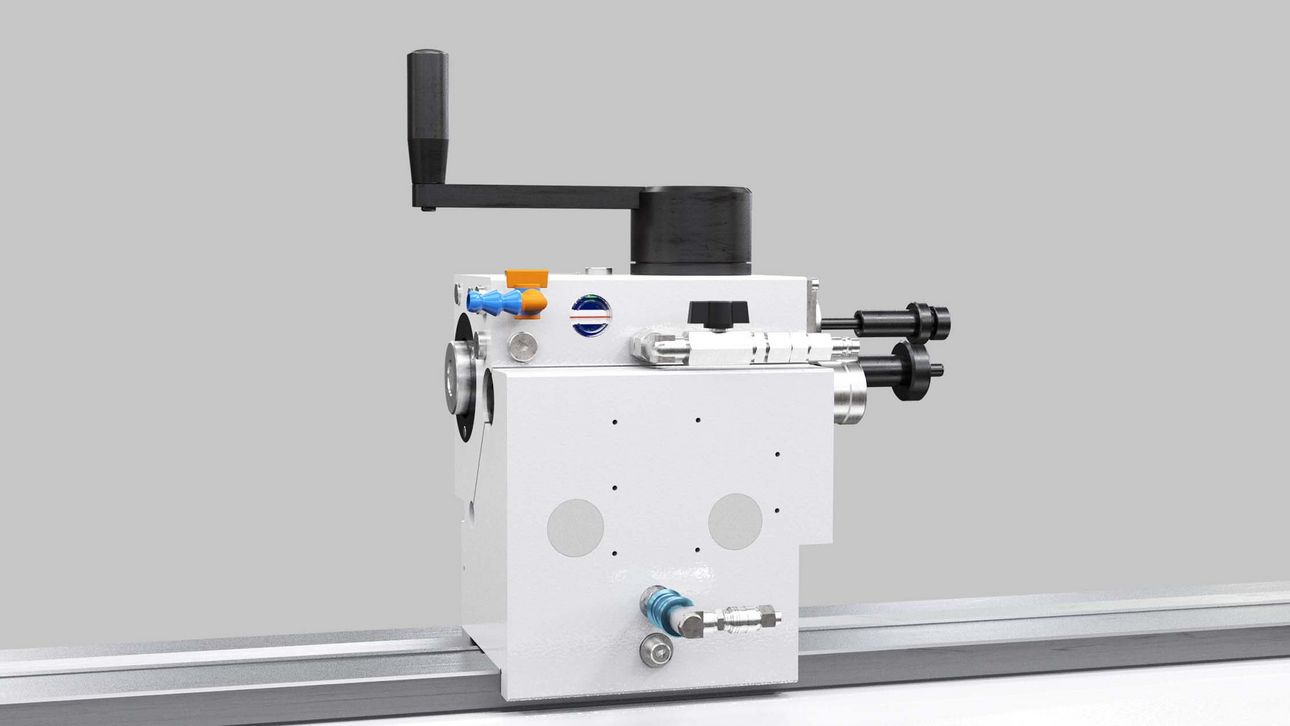

Задняя бабка с регулируемым центровым давлением и точной регулировкой для быстрой и легкой коррекции цилиндричности

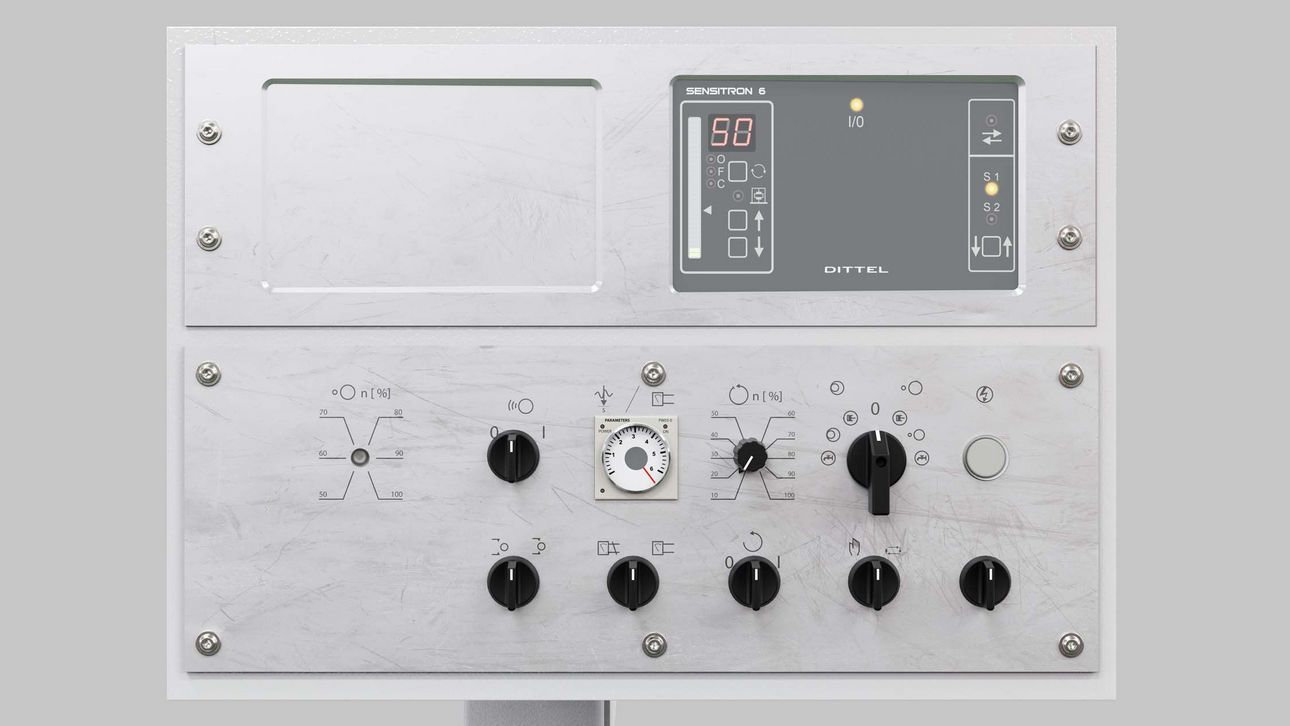

Электрический кожух постоянно подключен к станку. Возможность расширения для измерительных систем и Sensitron
Основание для машины для минерального литья Granitan® S103
Автоматические циклы шлифования с автоматическим отключением:
- Быстрая подача
- Подача при шлифовании 1 и 2
- Выжигание
Быстрое втягивание маховика подачи до заданного припуска на шлифование
Шлифование в погружении и поперечное шлифование с быстрой подачей или без нее
Возможность наружного и внутреннего шлифования за один зажим
Широкий ассортимент принадлежностей

Загрузить брошюру

S30 — Классический вариант для прецизионных компонентов среднего размера.
