Круглошлифовальные станки

►

Универсальные круглошлифовальные станки с ЧПУ

►

S31

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 400 мм (15.7'')

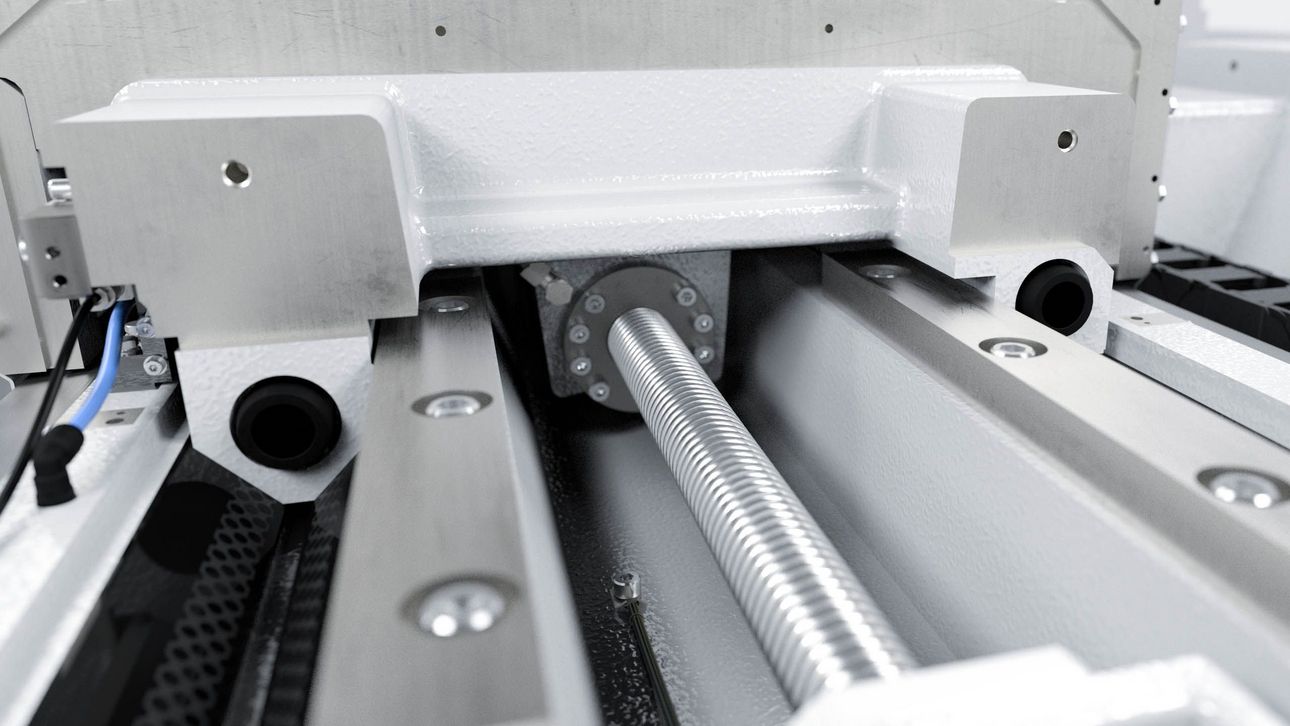

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	400 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	400 мм
Высота центров	175 мм

Расстояние между центрами 650 мм (25.6'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	800 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	650 мм
Высота центров	175 мм

Расстояние между центрами 1000 мм (40'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	1'500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1000 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	1000 мм
Высота центров	175 мм

Расстояние между центрами 1600 мм (63'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	1'750 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	11.5 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1600 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	1600 мм
Высота центров	175 мм

Основные характеристики

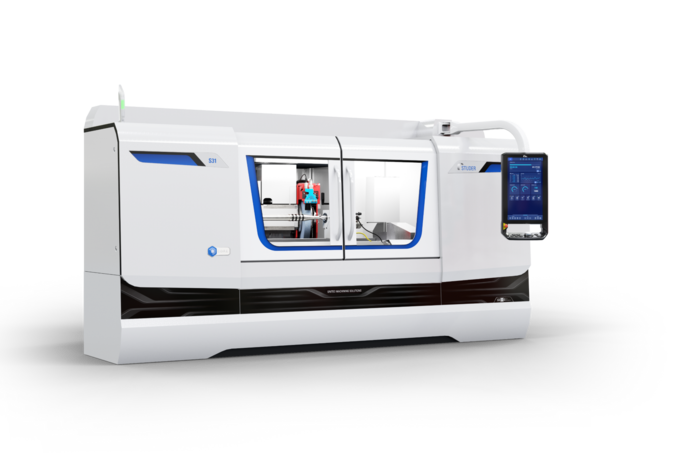

S31 — это цилиндрический шлифовальный станок для обработки заготовок малого и большого размера в серийном производстве. Расстояние между центрами составляет 400 мм (15,7") / 650 мм (25,6") / 1000 мм (40") / 1600 мм (63"), а высота центров — 175 мм (6,9"). Он может обрабатывать заготовки максимальным весом 150 кг (330 фунтов).

Благодаря модульной системе с возможностью модернизации, S31 может быть адаптирован к вашим точным требованиям. Поворотная шлифовальная головка позволяет выполнять наружную, внутреннюю и торцевую шлифовку заготовок за один зажим — с высоким разрешением по оси B 0,00005°. Его основанием является станочная база из цельного гранита Granitan® S103.

Аппаратное обеспечение

Оборудование:

Револьверная головка с возможностью:
– Бесступенчатая ось B
– Ось B с зубчатым профилем Хирта 1°

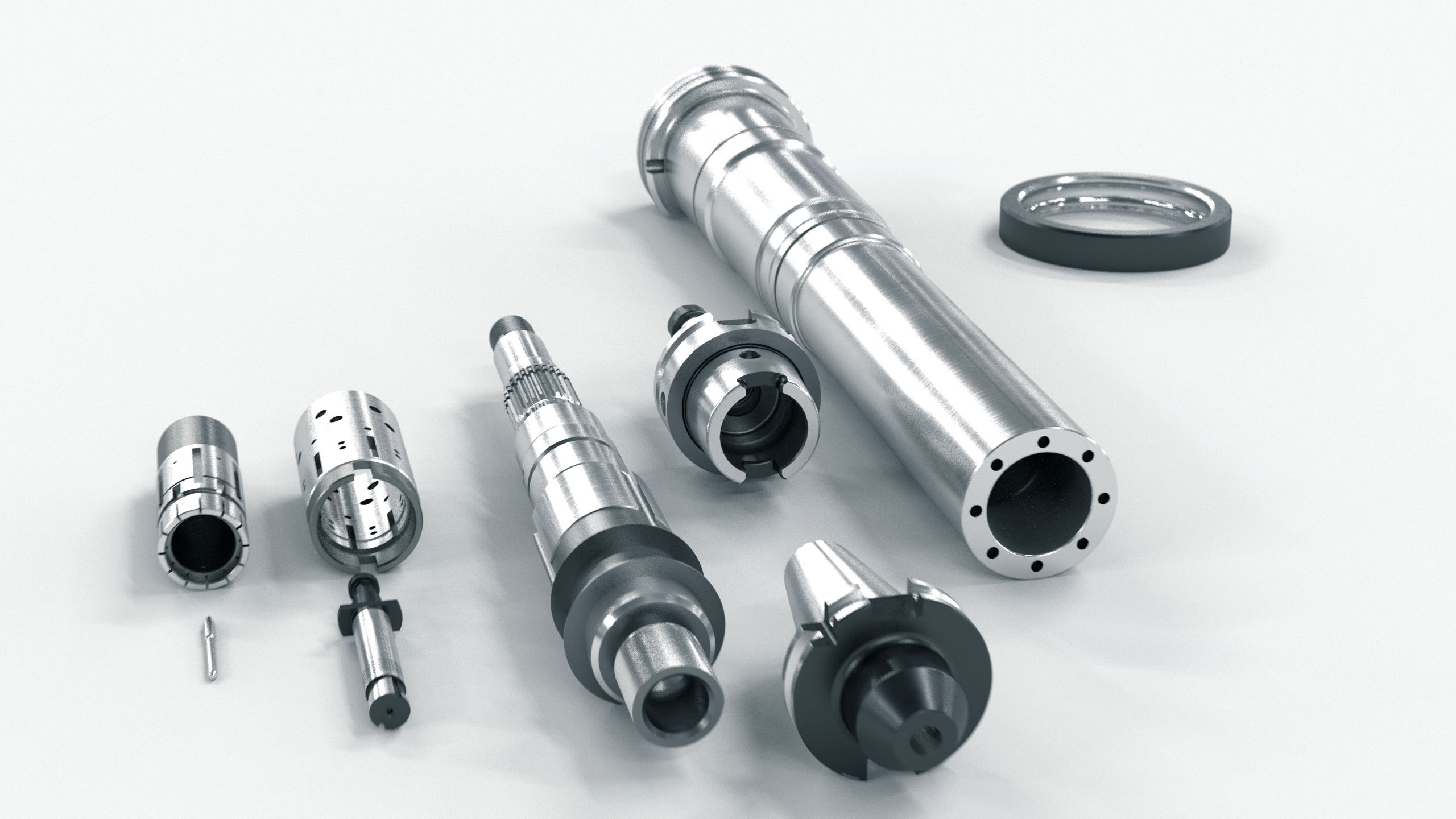

Шлифовальные шпиндели с частотным управлением для наружной и внутренней шлифовки

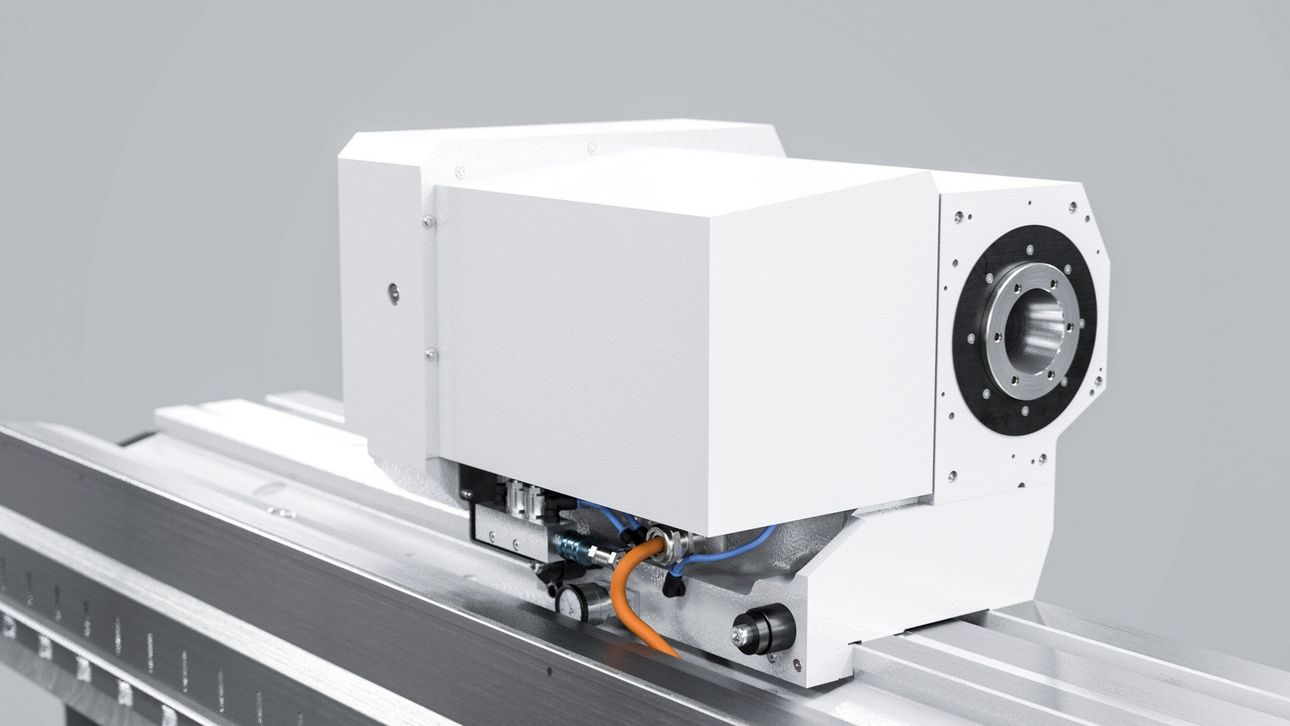

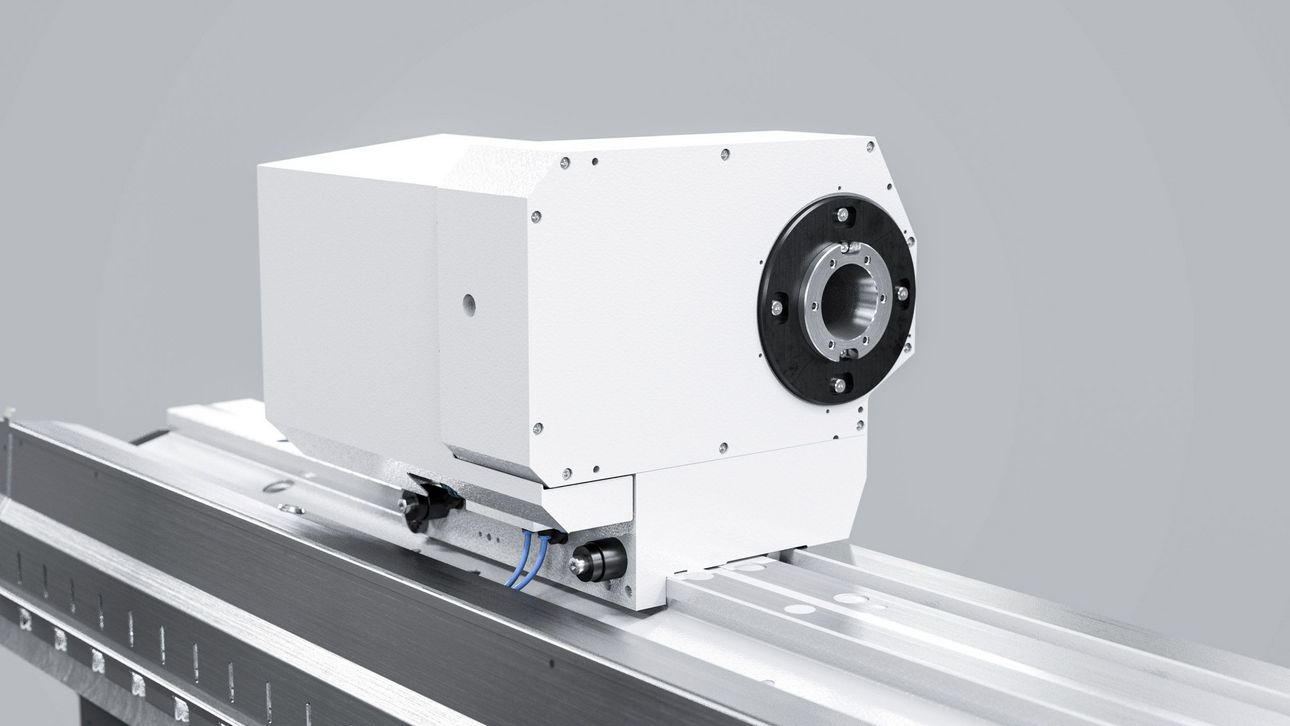

Ось C для рабочей головки для фасонной и резьбовой шлифовки

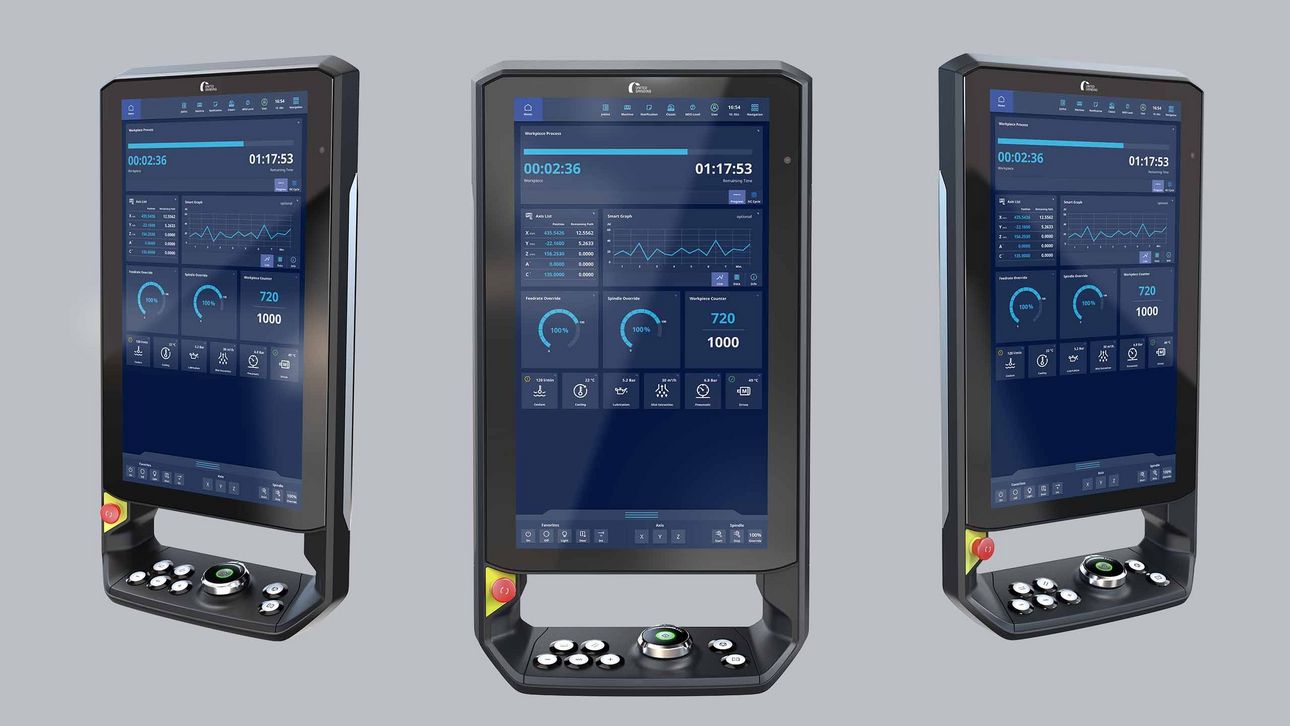

Панель C.O.R.E.
Инструментальный стол со встроенным двойным Т-образным пазом для правящих устройств
Полный кожух с двумя раздвижными дверями
Основание литейной машины из минерального литья Granitan® S103

Программное обеспечение:

C.O.R.E. Операционная система ОС
Очень простое программирование благодаря технологии Studer Pictogramming
Сокращенное время настройки и сброса с помощью STUDER QuickSet
Высокоскоростная обработка (HSM) для эффективного и высокоточного формового шлифования
Стандартизированные интерфейсы для загрузчика и периферийных устройств
Гибкая расширяемость за счет встроенных программных модулей
Программное обеспечение StuderWIN (опционально) для создания программ шлифования и правки на внешнем ПК

Загрузить брошюры

S31 — Универсальный инструмент для выполнения масштабных задач.

StuderControl - Автоматическое управление измерениями непосредственно на станке

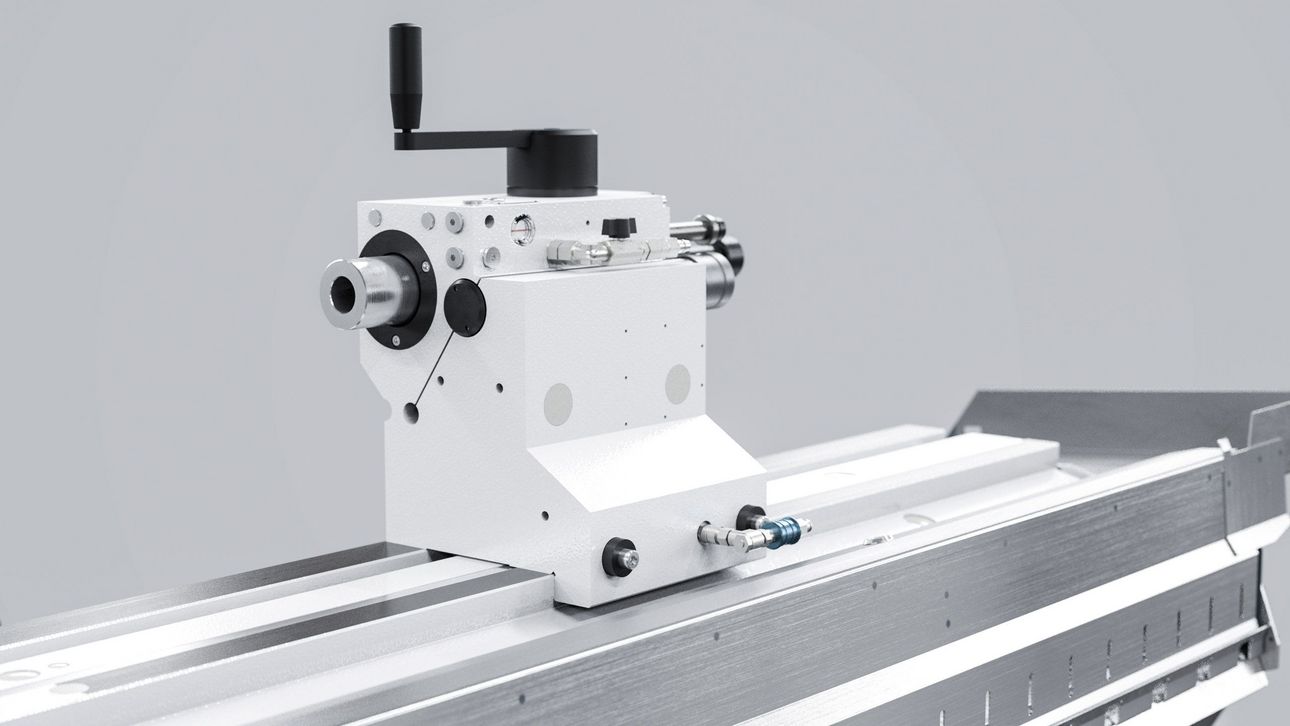

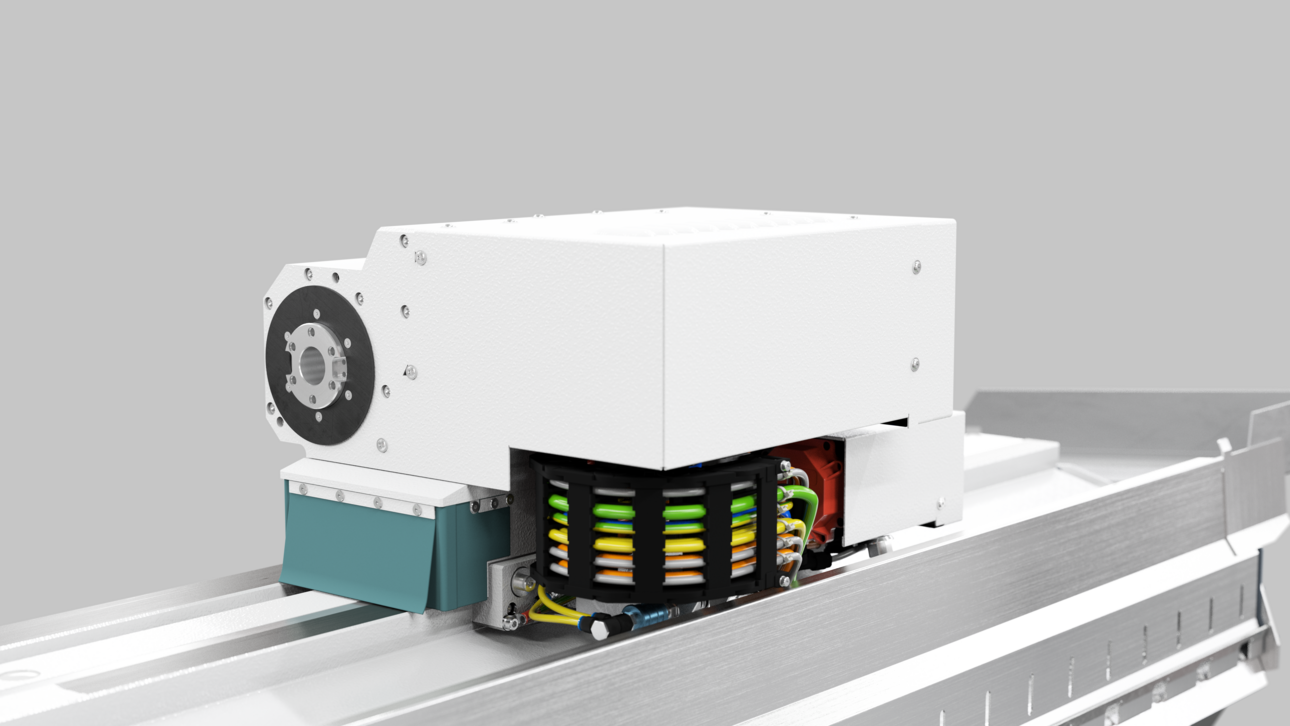

Синхронная задняя бабка - Большая гибкость, большая производительность благодаря синхронизированному приводу задней бабки

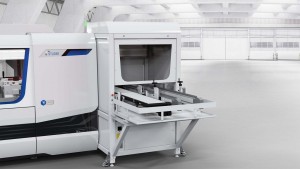

STUDER uniLoad - Для универсальных наружных цилиндрических шлифовальных станков
