Круглошлифовальные станки

►

Универсальные круглошлифовальные станки с ЧПУ

►

S33

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 400 мм (15.7'')

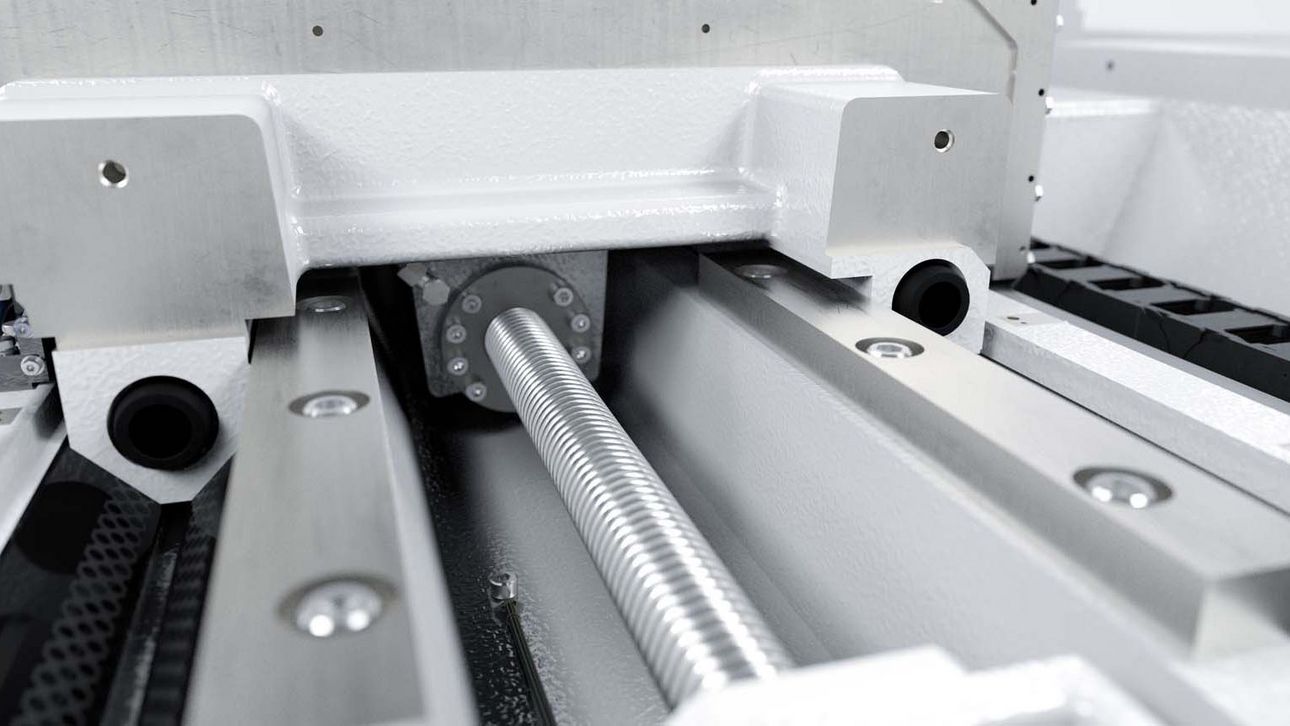

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	8 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	400 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	400 мм
Высота центров	175 мм

Расстояние между центрами 650 мм (25.6'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	800 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	8 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	650 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	650 мм
Высота центров	175 мм

Расстояние между центрами 1000 мм (40'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	1'500 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	8 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1000 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	1000 мм
Высота центров	175 мм

Расстояние между центрами 1600 мм (63'')

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	1'750 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	8 кВт
Максимальное количество оборотов	3'200 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	80 мм
Поворотные оси
Диапазон поворота B	255°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1600 мм
Диаметр заготовки	349 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	1600 мм
Высота центров	175 мм

Основные характеристики

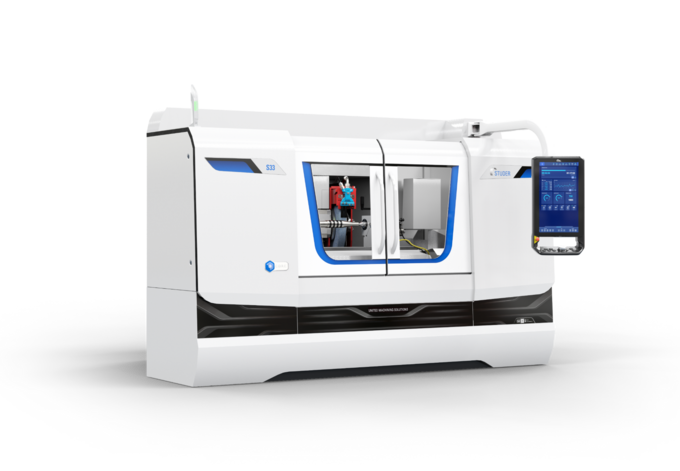

Станок S33 — это универсальный цилиндрический шлифовальный станок с ЧПУ для индивидуального и серийного производства заготовок среднего размера. Расстояние между центрами составляет 400 мм (15,7") / 650 мм (25,6") / 1000 мм (40") / 1600 мм (63"), а высота центров — 175 мм (6,9"). Он может обрабатывать заготовки максимальным весом 150 кг (330 фунтов).

Переход от шлифовки между центрами к шлифовке с использованием вращающегося шпинделя на этом станке особенно прост. Новая шлифовальная головка с двумя моторизованными шпинделями позволяет шлифовать даже более сложные геометрические формы за один цикл зажима. Его основание выполнено из цельного гранита Granitan® S103.

Аппаратное обеспечение

Оборудование:

Варианты шлифовальных головок:
- Револьверная шлифовальная головка с возможностью установки до 2 внешних шлифовальных шпинделей и 1 внутреннего шлифовального шпинделя. Автоматический поворот с зубчатой кромкой Хирта 1°.
- Внешняя шлифовальная головка с шлифовальным кругом справа, 0° / 15° / 30°
Шпиндели с частотно-регулируемым двигателем для наружного и внутреннего шлифования
Ось C для рабочей головки, позволяющая выполнять фасонное и резьбовое шлифование

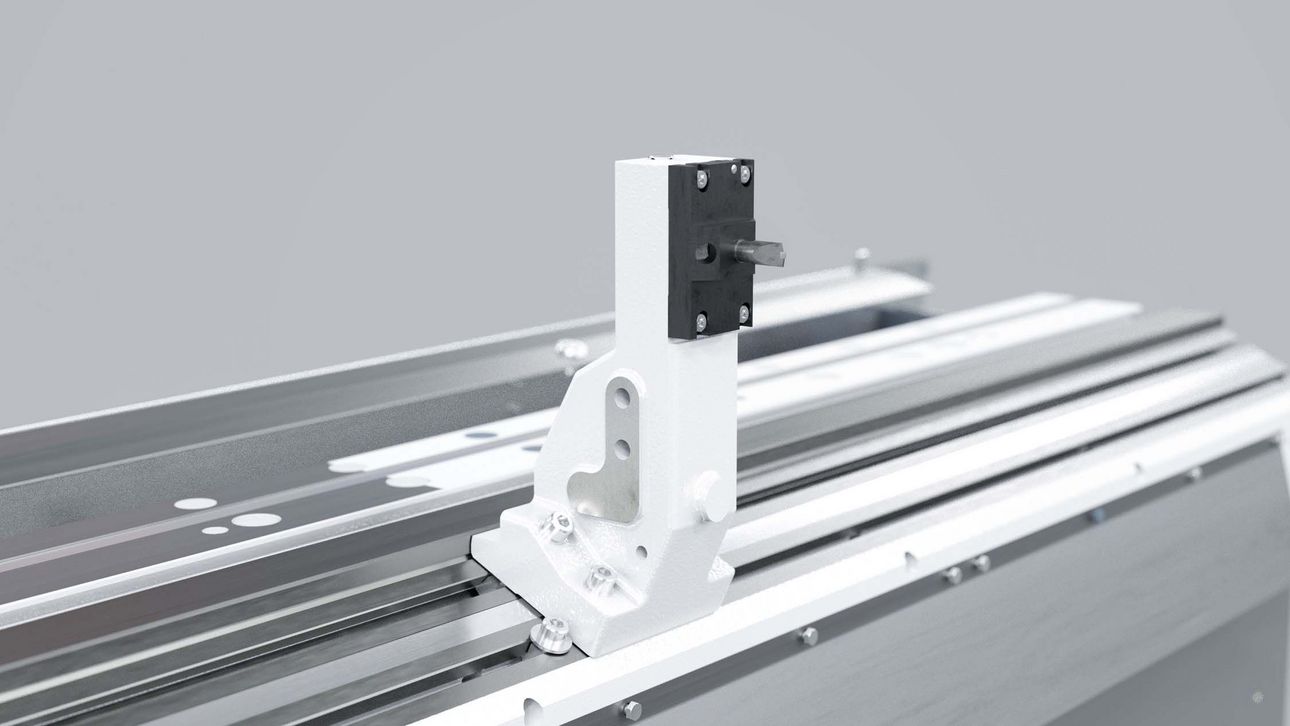

Рабочий стол со встроенным двойным Т-образным пазом для правящих устройств

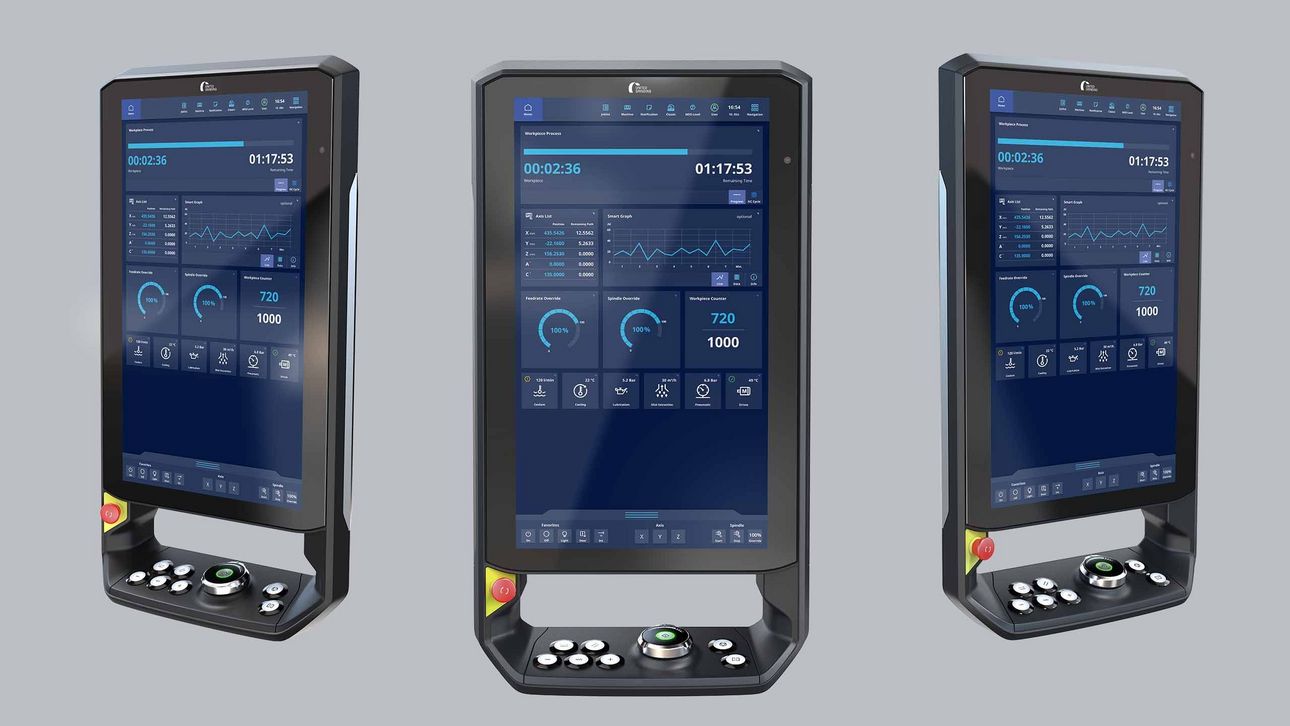

Панель C.O.R.E.
Полный кожух с двумя раздвижными дверями
Основание литейной машины Granitan® S103

Программное обеспечение:

C.O.R.E. Операционная система ОС
Чрезвычайно простое программирование с помощью StuderPictogramming
Сокращенное время настройки и сброса с помощью STUDER Quick-Set
Стандартизированные интерфейсы для загрузчика и периферийных устройств
Гибкая расширяемость за счет встроенных программных модулей
Программное обеспечение StuderWIN (опционально) для создания программ шлифовки и правки на внешнем ПК
