Круглошлифовальные станки

►

Круглошлифовальные станки с ЧПУ для серийного наружного шлифования

►

S36

Характеристики

Таблица 1

Технические характеристики

Технические данные

Линейные оси
Макс. ход X	370 мм
Максимальная скорость движения X	15'000 мм/мин
Макс. ход Z	800 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	1'500 об/мин
Максимальный диаметр шлифовального круга	610 мм
Максимальная ширина шлифовального круга	125 мм
Поворотные оси
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	800 мм
Диаметр заготовки	449 мм
Максимальный вес заготовки	150 кг
Расстояние между центрами	650 мм
Высота центров	225 мм

Основные характеристики

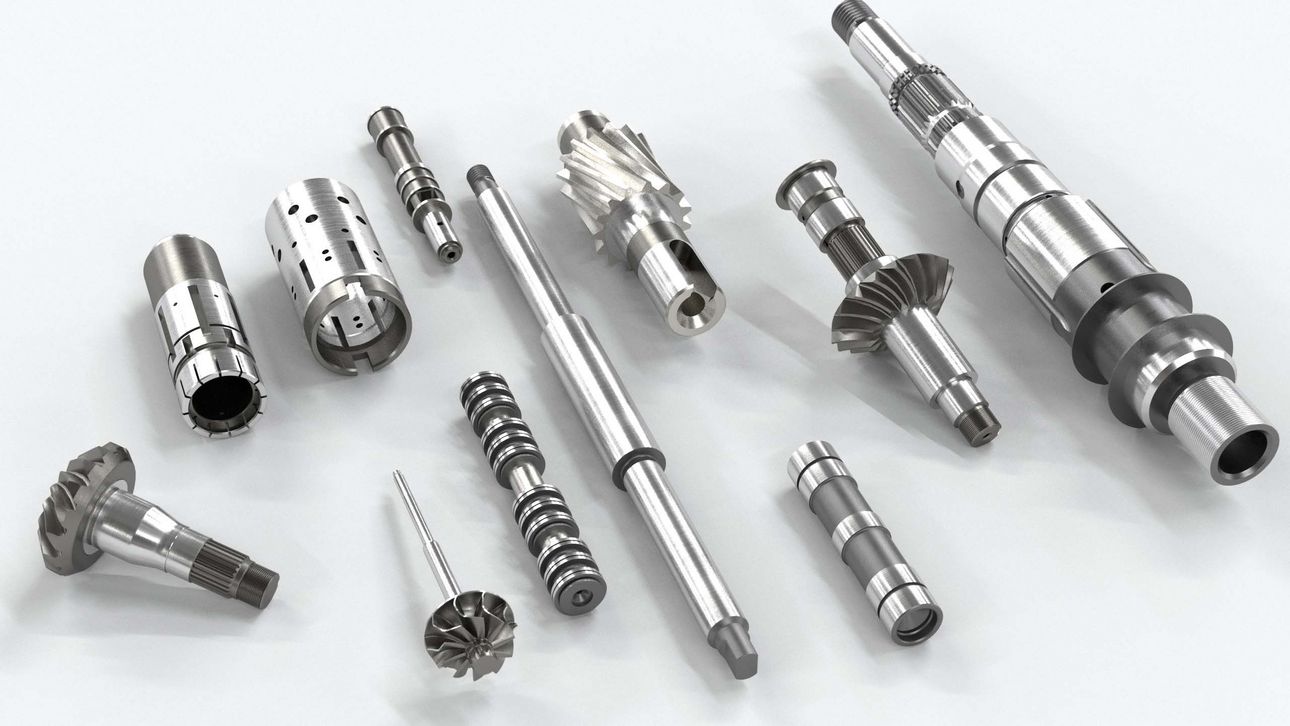

Верстат S36 имеет частые разработки для повышения производительности на высокотехнологичных устройствах для электромобилей. Верстат оснащен шлифулевым кругом диаметром 610 мм (24 дюйма) и шириной 125 мм (4,92 дюйма) для экономичного и эффективного шлифования отдельных и основных заготовок в этом секторе. Мощность Шлифовального круга 15 кВт (20 л.с.) и большого Шлифовального Круга исключает эффективность и безпечность обработки автомобильных и гидравлических компонентов для одного процесса сканирования с максимальной точностью.

Аппаратное обеспечение

Оборудование:

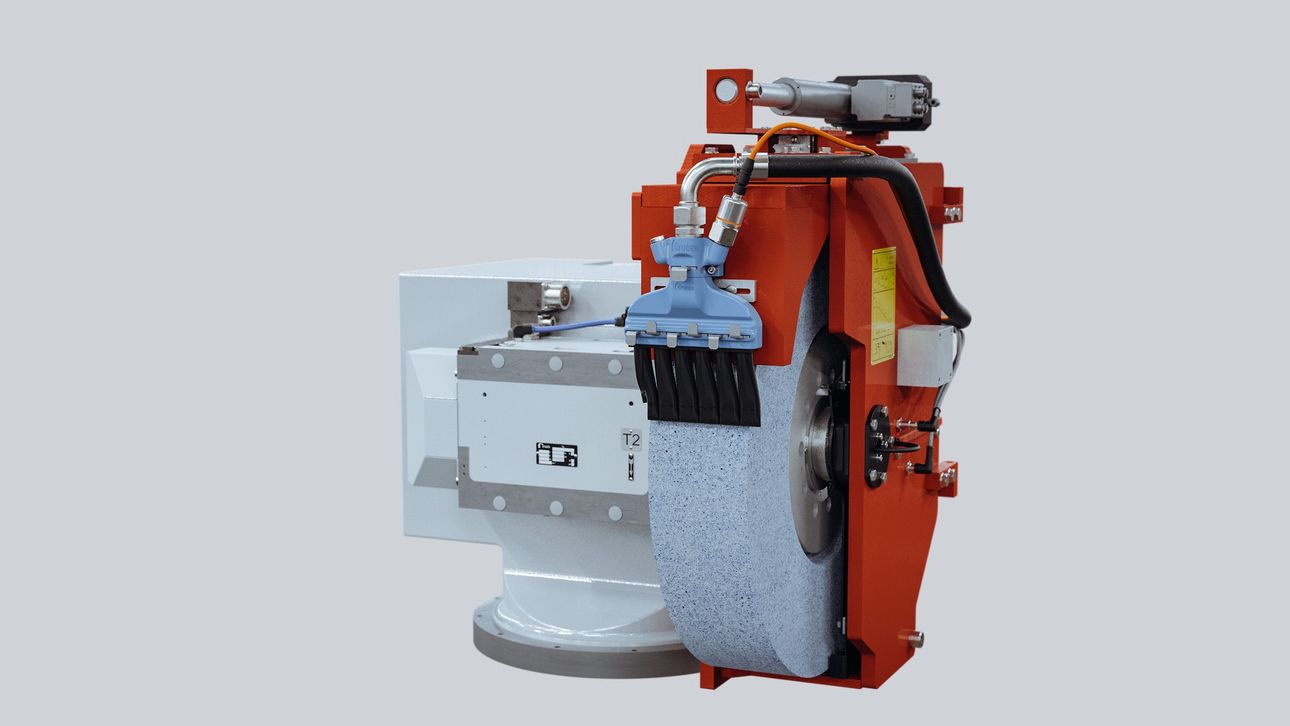

Внешняя шлифовальная головка с шлифовальным кругом, правый, 0° / 15° / 30°
Шпиндель с частотно-регулируемым двигателем для наружной шлифовки

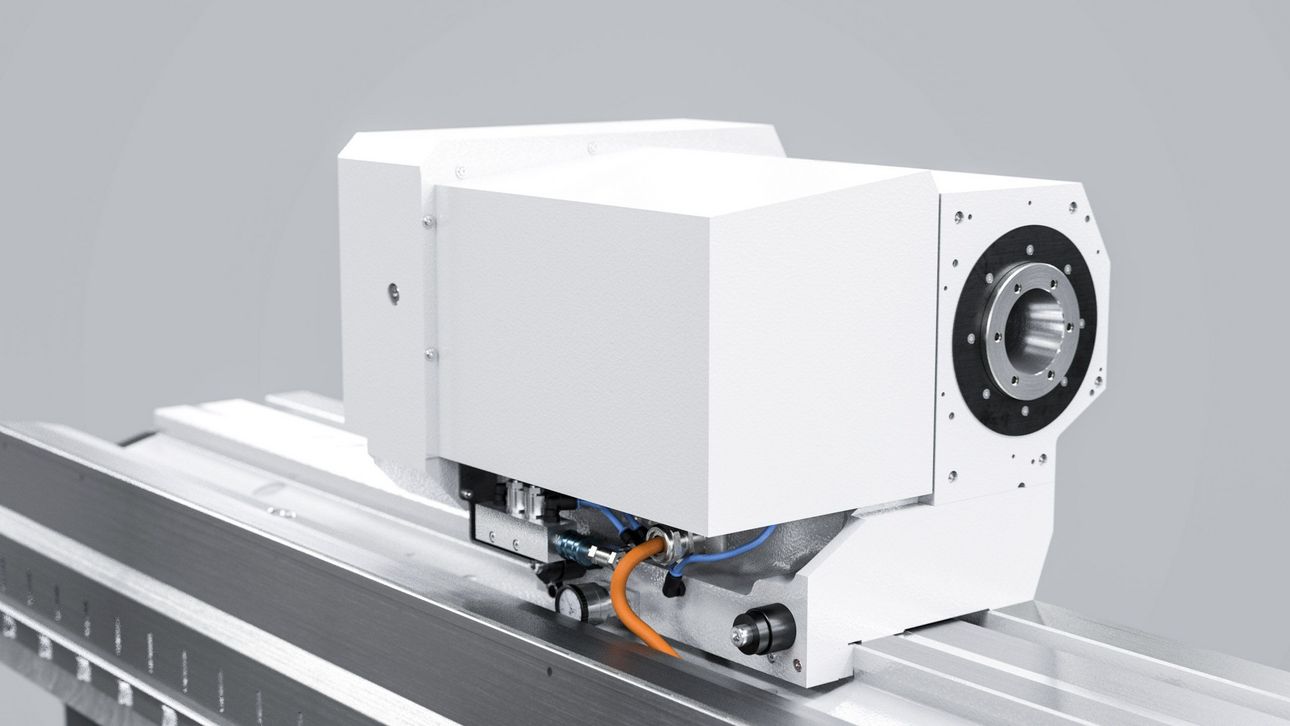

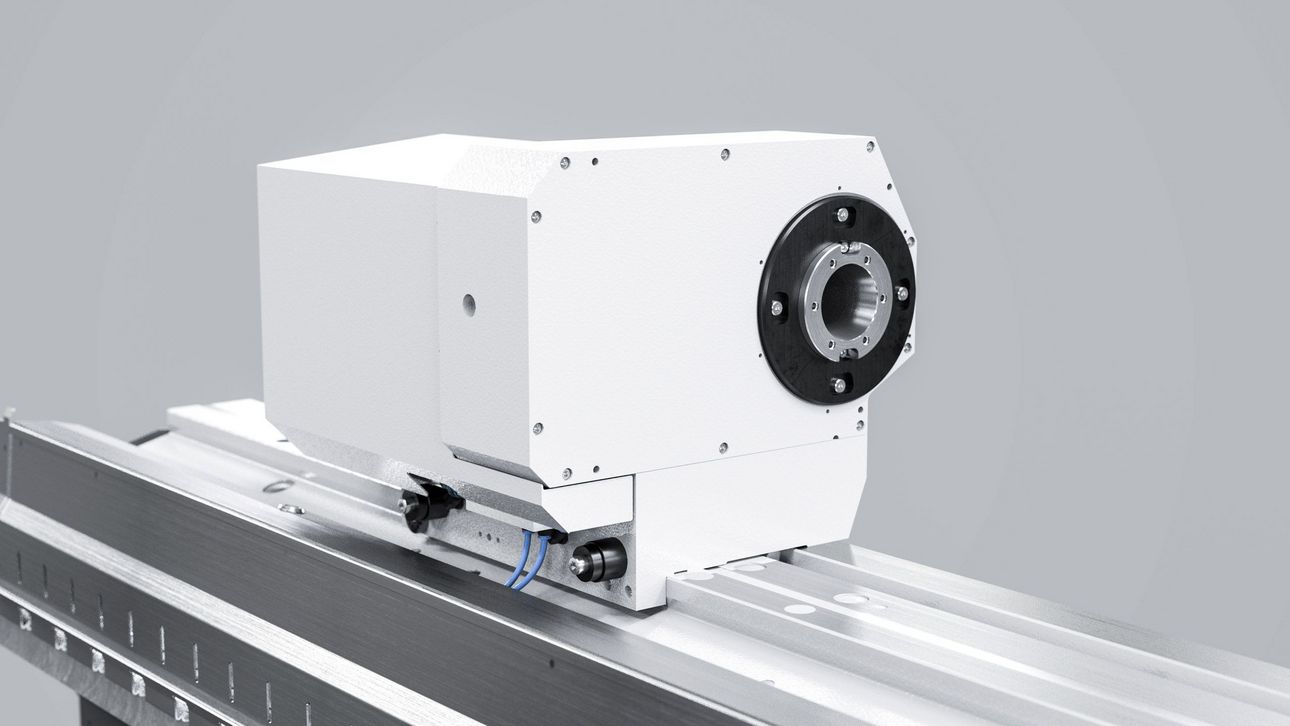

Ось C для рабочей головки

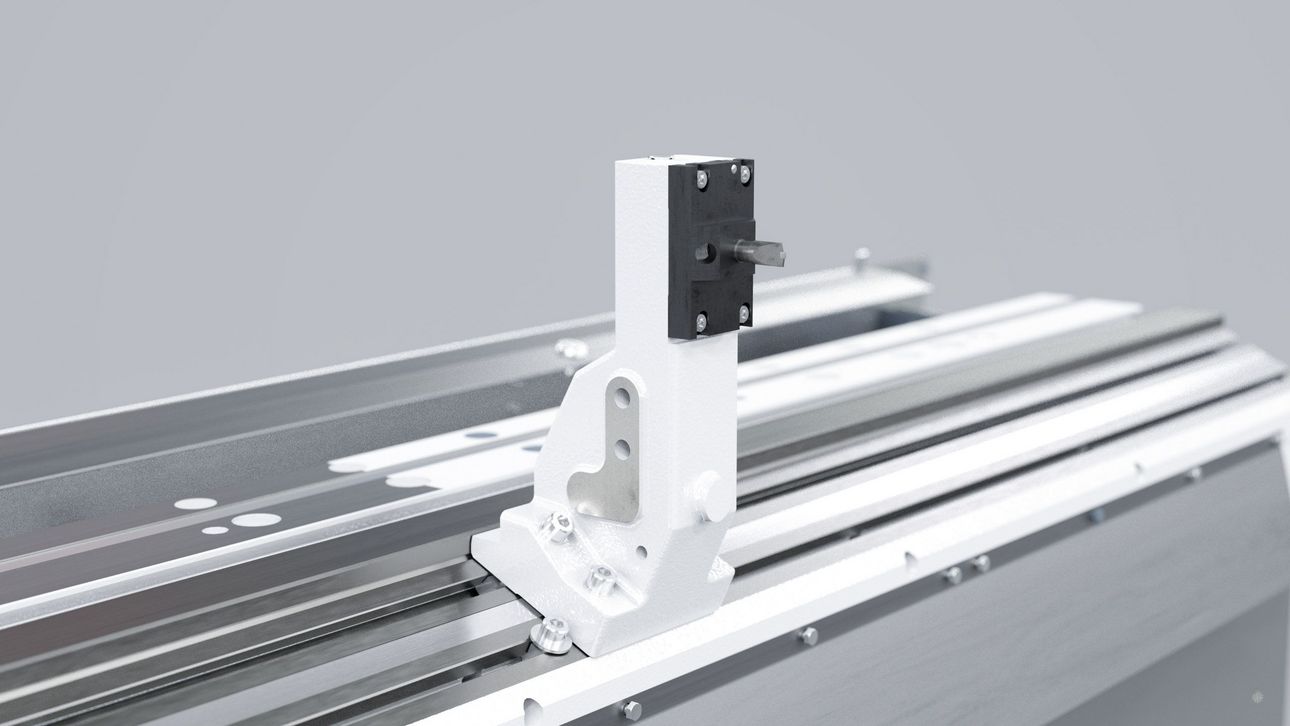

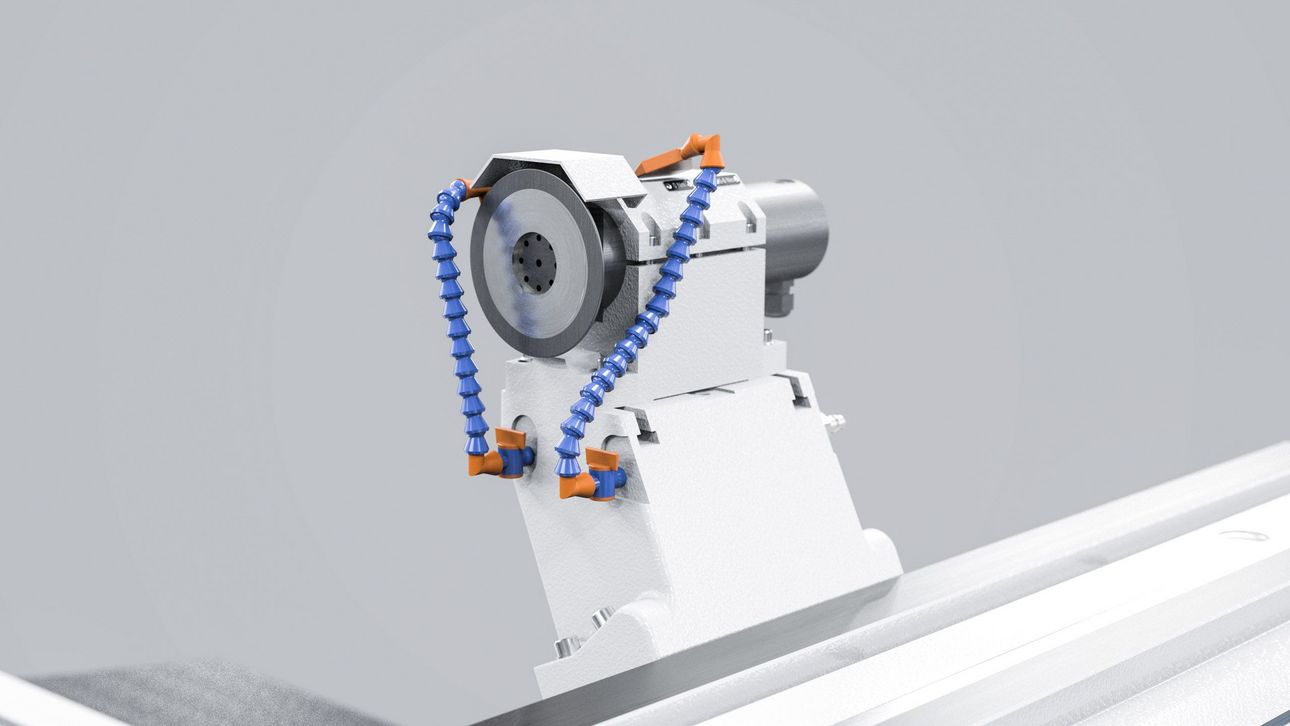

Рабочий стол со встроенным двойным Т-образным пазом для правящего блока

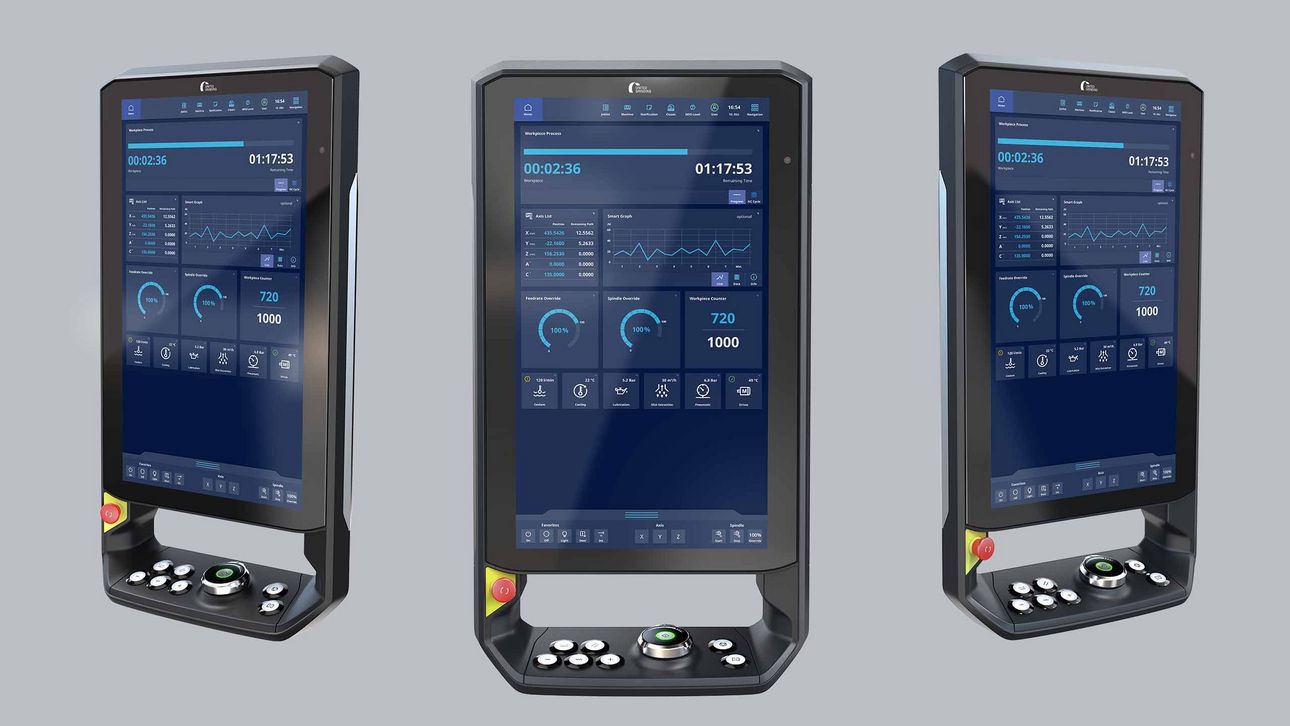

Панель C.O.R.E.
Полный кожух с двумя раздвижными дверями
Основание станка из минерального литья Granitan® S103

Программное обеспечение:

C.O.R.E. Операционная система ОС
Очень простое программирование благодаря StuderPictogramming
Стандартизированные интерфейсы для загрузчика и периферийных устройств
Гибкая возможность обновления с помощью встроенных программных модулей
Программное обеспечение StuderWIN (опционально) для создания программ шлифовки и правки на внешнем ПК

Загрузить брошюры

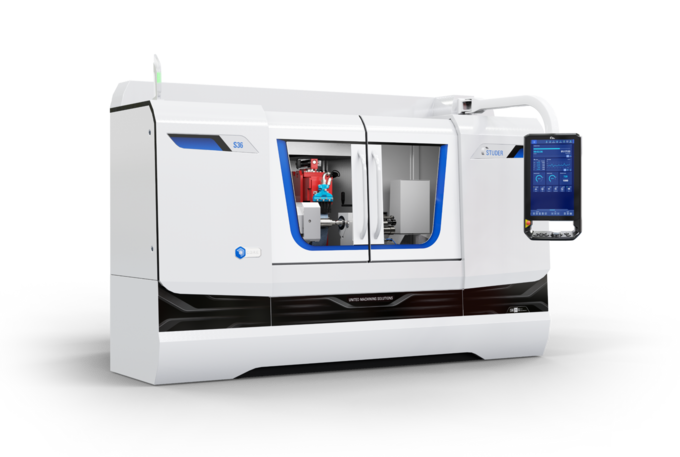

S36 — высокопроизводительная машина для автоматизированных процессов.

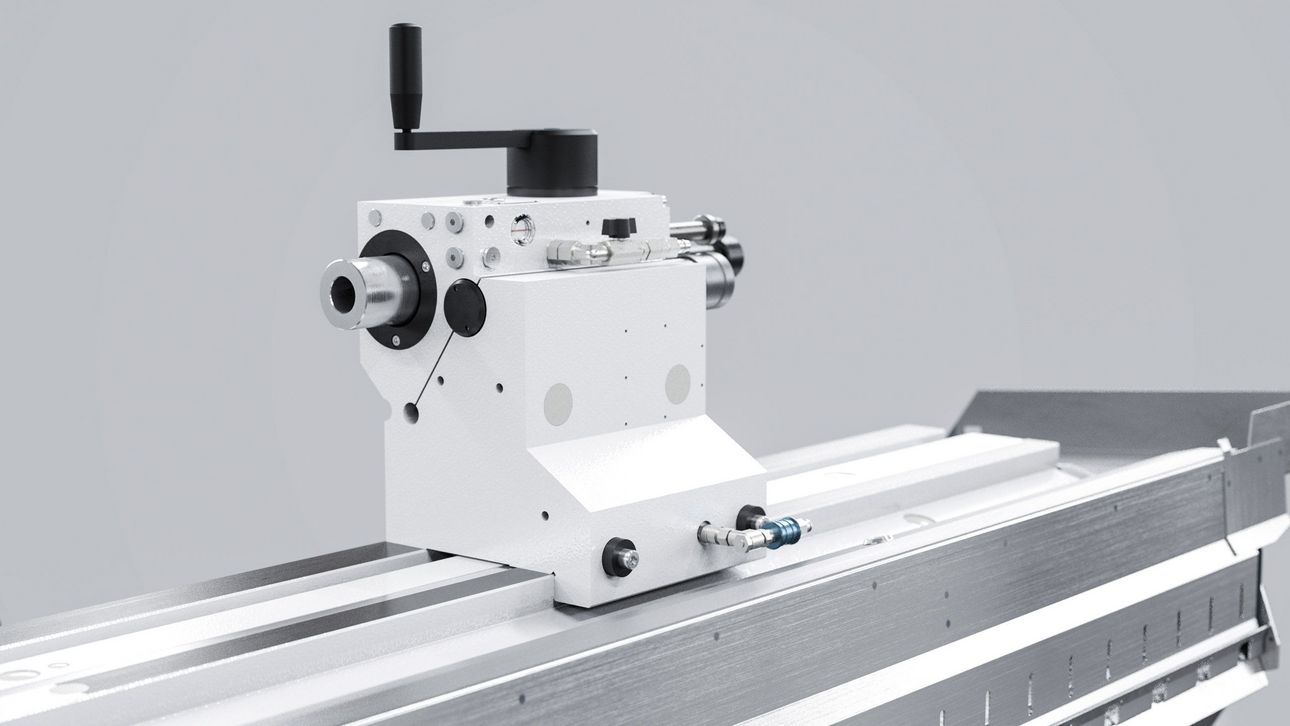

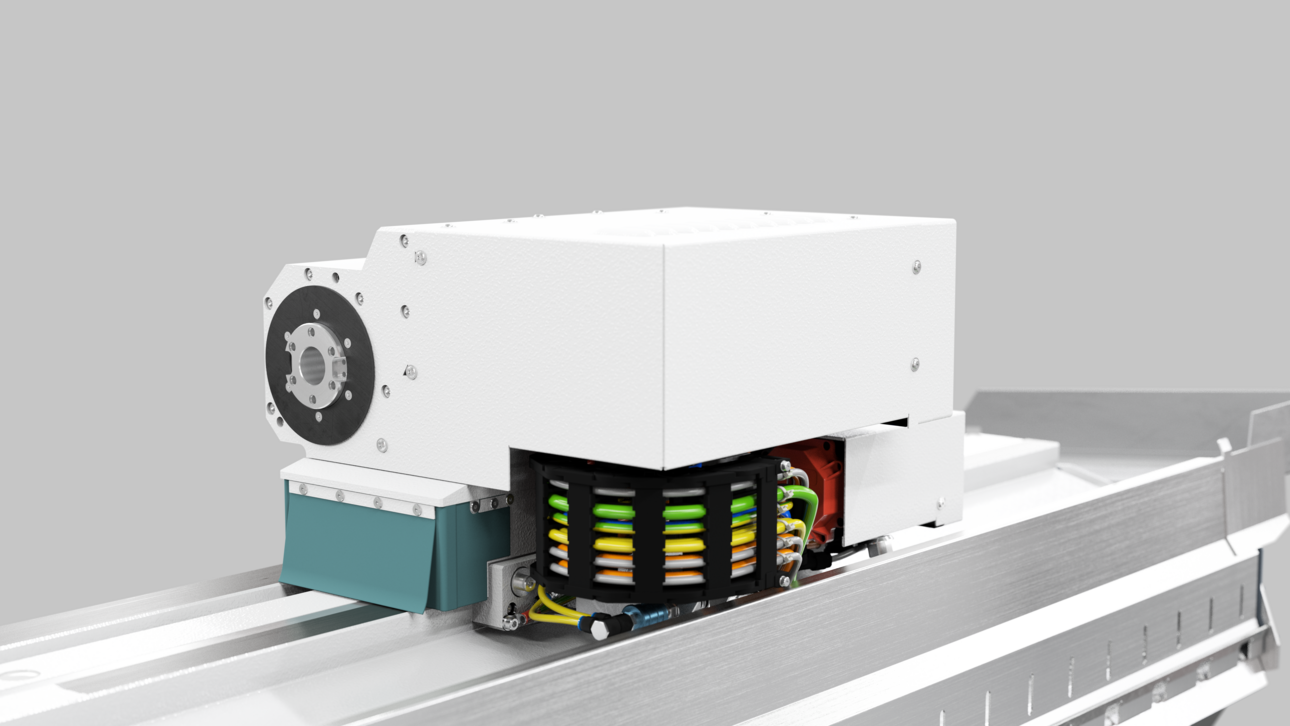

Синхронная задняя бабка - Большая гибкость, большая производительность благодаря синхронизированному приводу задней бабки
