Круглошлифовальные станки

►

Универсальные круглошлифовальные станки с ЧПУ

►

S41

Характеристики

Таблица 1

Технические характеристики

Технические данные

Расстояние между центрами 1000 мм (40'')

Линейные оси
Макс. ход X	350 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	100 мм
Макс. ход Z	1'150 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	4'500 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	100 мм
Поворотные оси
Диапазон поворота A	30°
Диапазон поворота B	270°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'000 мм
Диаметр заготовки	549 мм
Максимальный вес заготовки	250 кг
Расстояние между центрами	1'000 мм
Высота центров	275 мм

Расстояние между центрами 1600 мм (63'')

Линейные оси
Макс. ход X	350 мм
Максимальная скорость движения X	20'000 мм/мин
Макс. ход Y	100 мм
Макс. ход Z	1'750 мм
Максимальная скорость движения Z	20'000 мм/мин
Шпиндельный привод
Максимальная мощность шпинделя	15 кВт
Максимальное количество оборотов	4'500 об/мин
Максимальный диаметр шлифовального круга	508 мм
Максимальная ширина шлифовального круга	100 мм
Поворотные оси
Диапазон поворота A	30°
Диапазон поворота B	270°
Диапазон поворота C	∞ °
Данные заготовки
Длина заготовки	1'600 мм
Диаметр заготовки	549 мм
Максимальный вес заготовки	250 кг
Расстояние между центрами	1'600 мм
Высота центров	275 мм

Основные характеристики

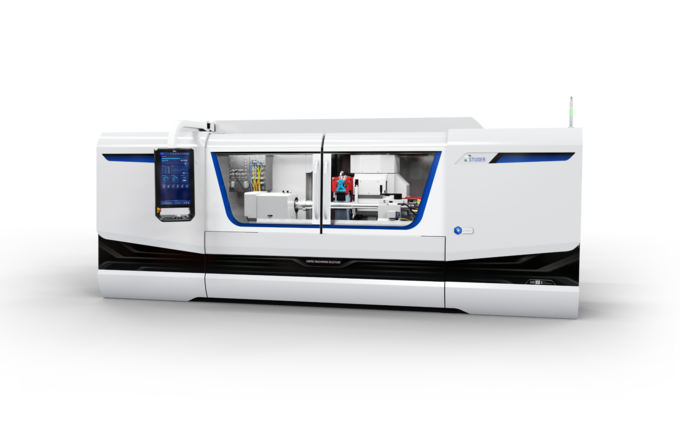

S41 — это универсальный цилиндрический шлифовальный станок с ЧПУ для обработки крупных заготовок. Расстояние между центрами составляет 1000 мм (40") / 1600 мм (63"), а высота центров — 225 мм (8,8") / 275 мм (10,8"). Он может обрабатывать заготовки максимальным весом 250 кг (550 фунтов).

S41 — это универсальный цилиндрический шлифовальный станок с ЧПУ последнего поколения. Он обладает множеством технических особенностей, таких как революционная система направляющих StuderGuide®, высокоточные приводы осей с линейными двигателями, чрезвычайно быстрый прямой привод оси B, еще больший выбор вариантов шлифовальных головок и т. д.

Аппаратное обеспечение

Оборудование:

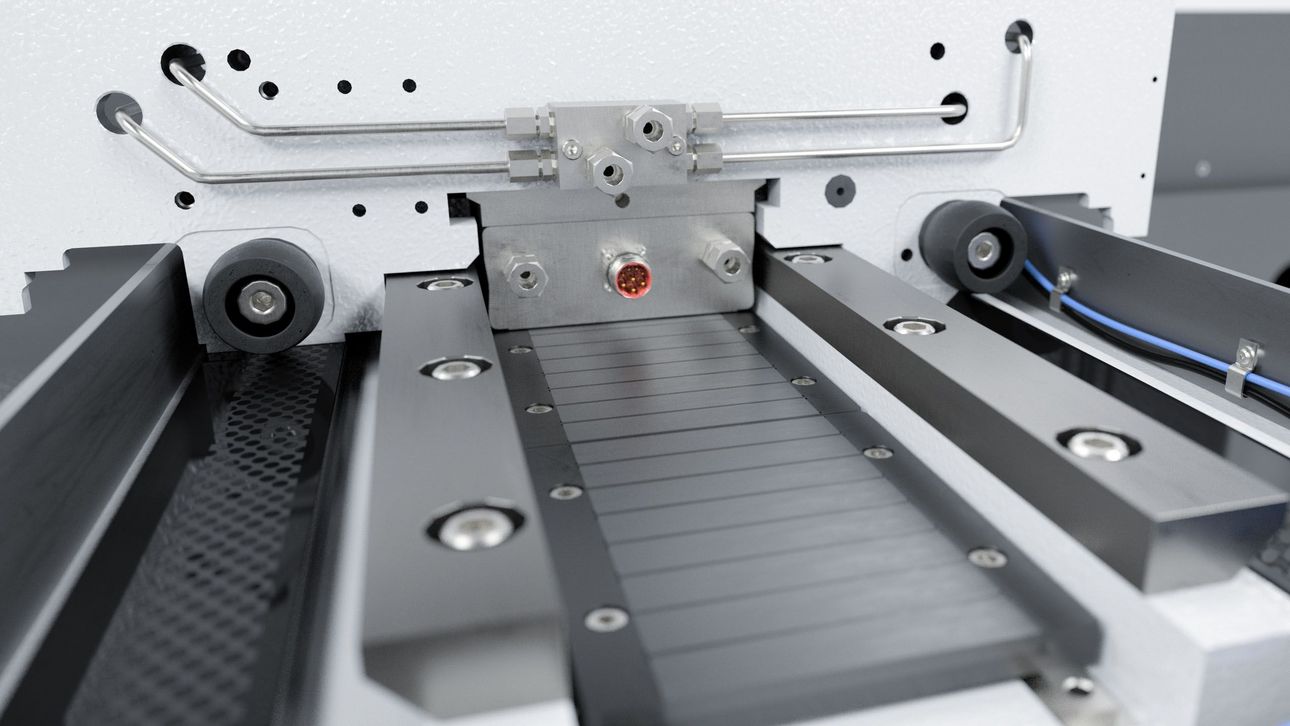

Система направляющих StuderGuide® с линейным приводом

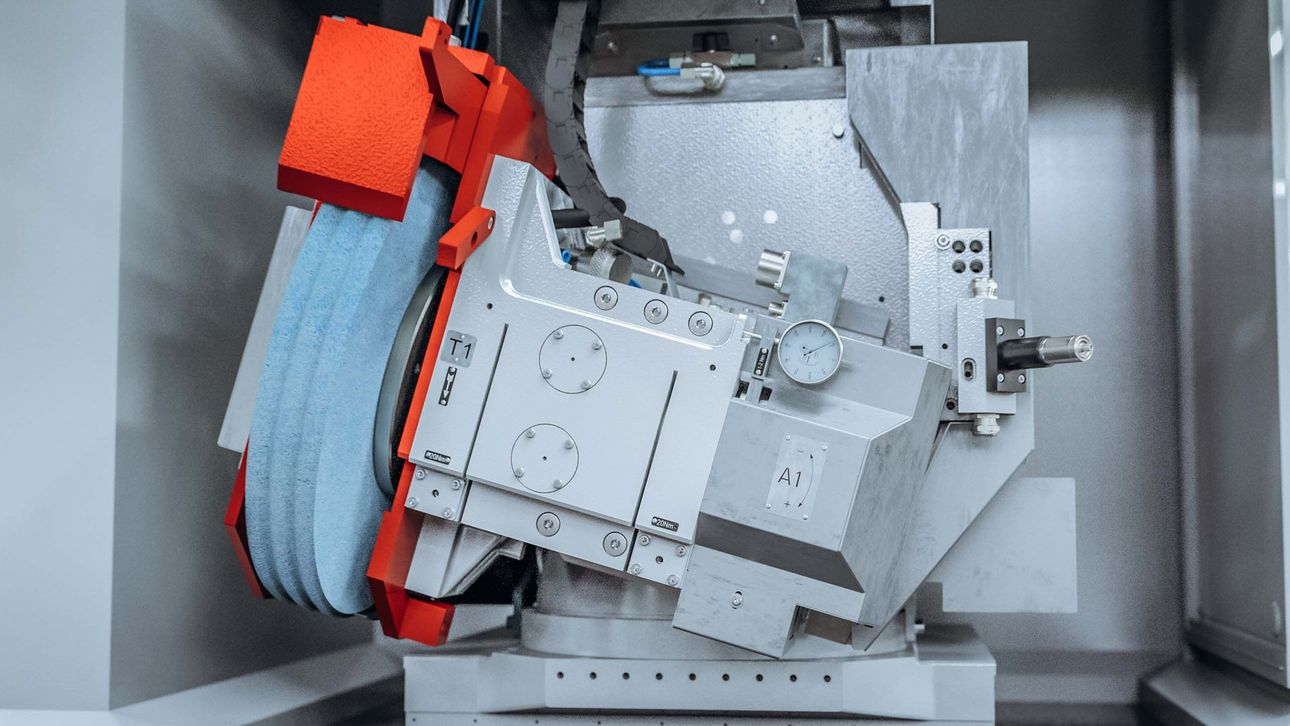

Револьверная головка с прямым приводом и разрешением 0,00005°
Полная обработка с возможностью установки до четырех шлифовальных кругов

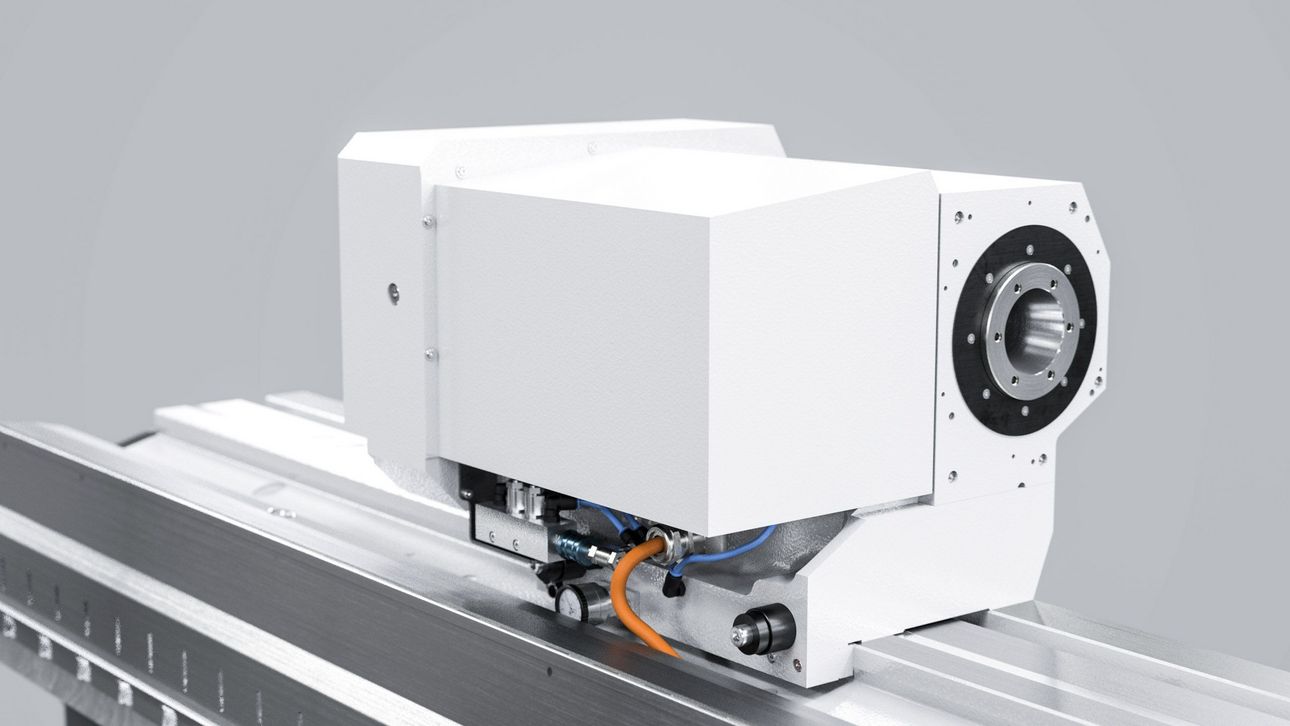

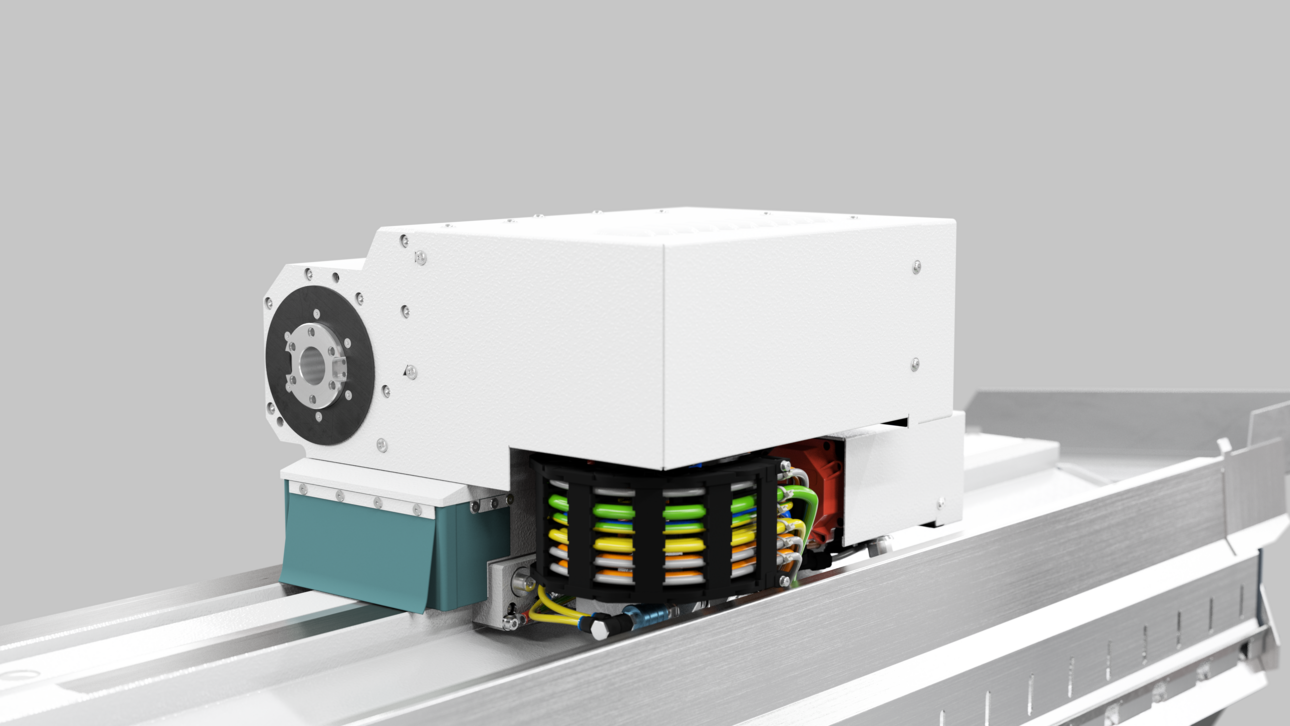

Ось C для рабочей головки для фасонного и резьбового шлифования

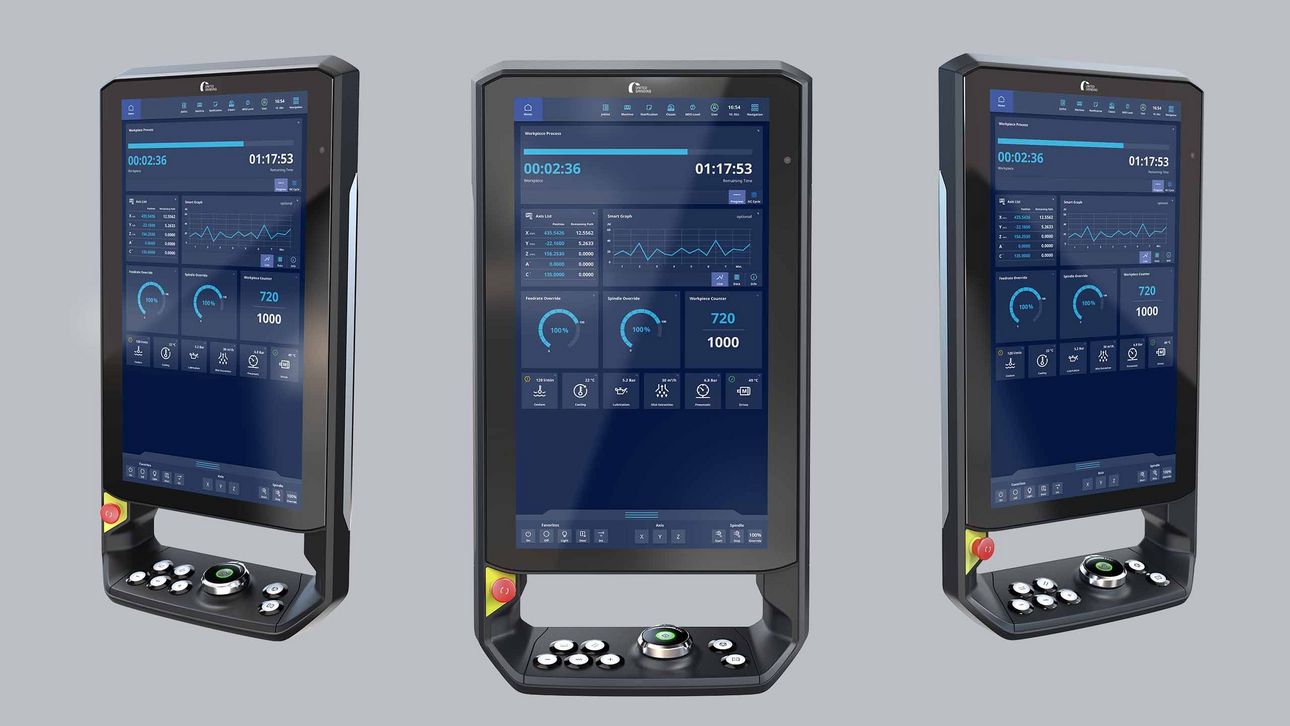

Панель C.O.R.E.
Блок ручного управления (PCU) для настройки вблизи процесса шлифования
Полный корпус с двумя раздвижными дверями
Основание литейной машины Granitan® S103

Программное обеспечение:

C.O.R.E. Операционная система
Очень простое управление и программирование благодаря StuderWIN
Технологии Studer с интегрированным опытом
Программное обеспечение StuderGRIND для создания программ шлифовки и правки непосредственно на панели управления станка или на внешнем ПК
Сокращенное время настройки и сброса с помощью STUDER QuickSet
Стандартизированные интерфейсы для загрузчика и периферийных устройств
Внешняя станция программирования со всеми опциями программного обеспечения станка в StuderWIN

Загрузить брошюры

S41 — Универсальное решение для сложных шлифовальных работ.

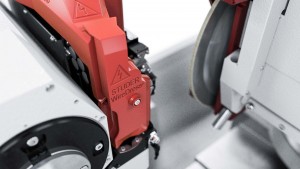

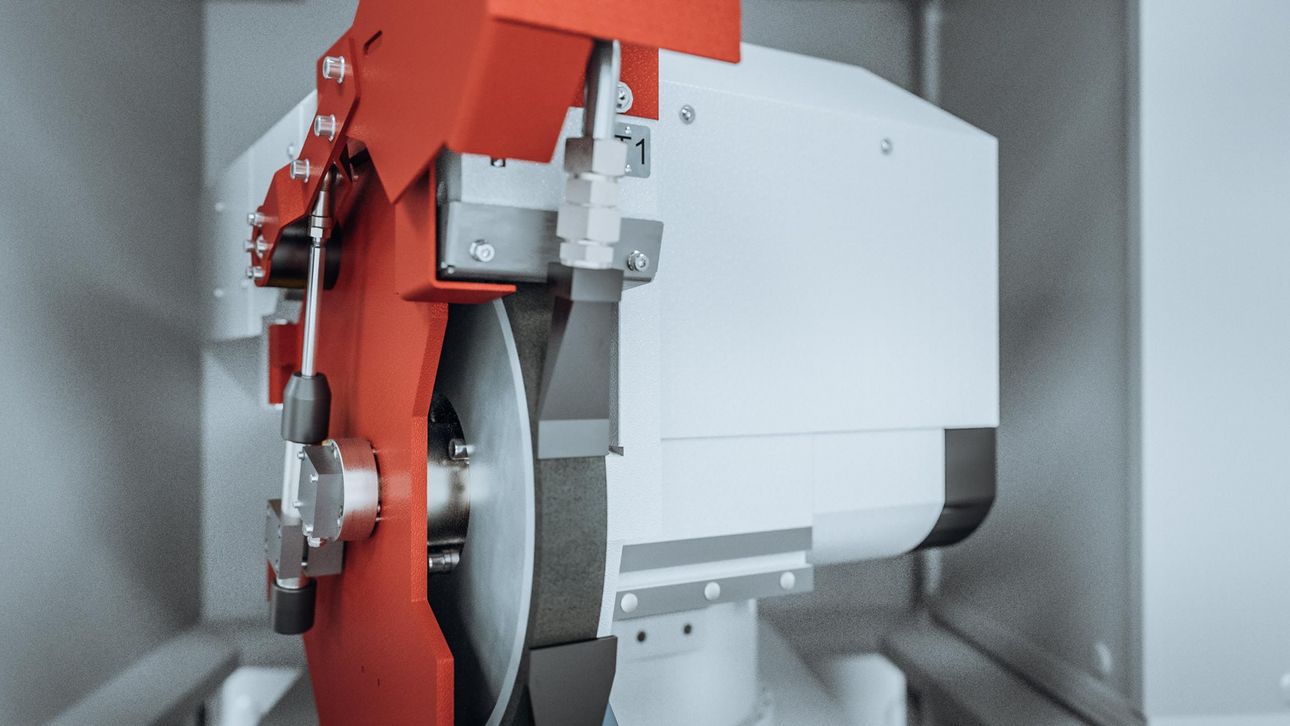

WireDress® - Новейшее поколение интегрированных в станок технологий правки шлифовальных кругов с металлической связкой.

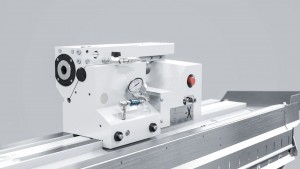

StuderControl - Автоматическое управление измерениями непосредственно на станке

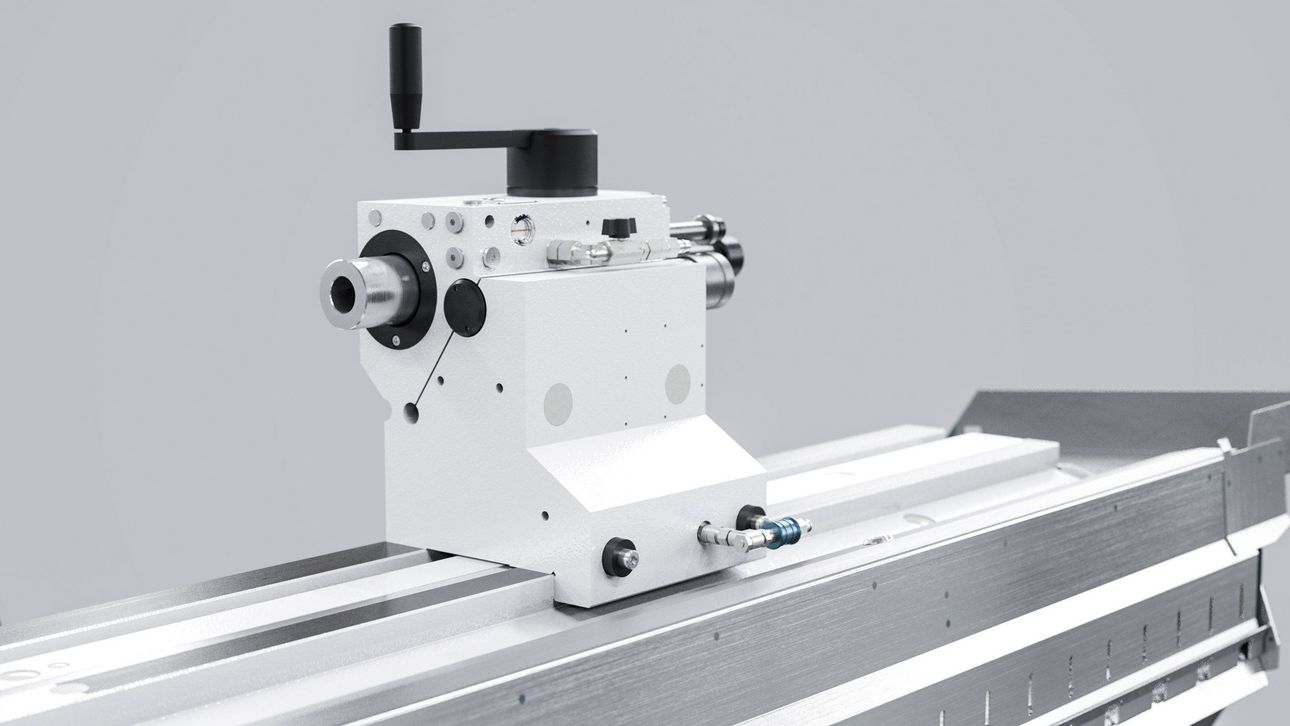

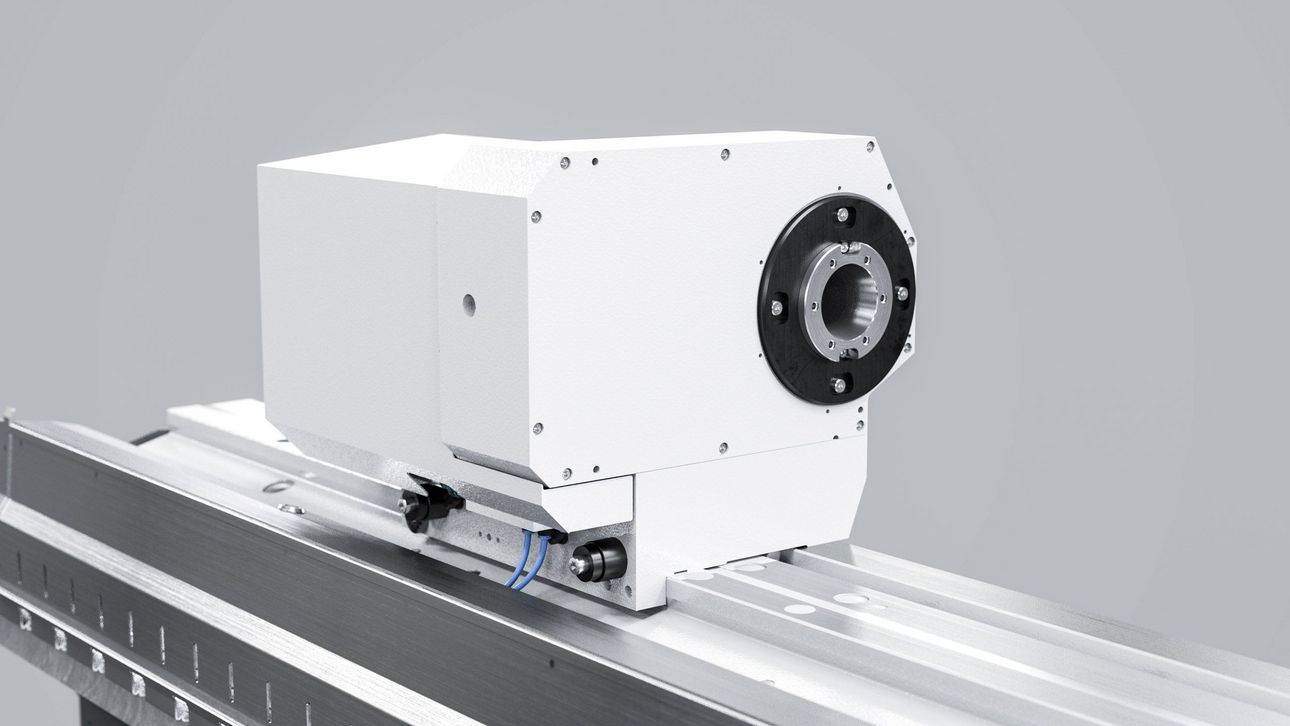

Синхронная задняя бабка - Большая гибкость, большая производительность благодаря синхронизированному приводу задней бабки

LaserControl™ - Встроенная в станок лазерная технология измерения технологических процессов

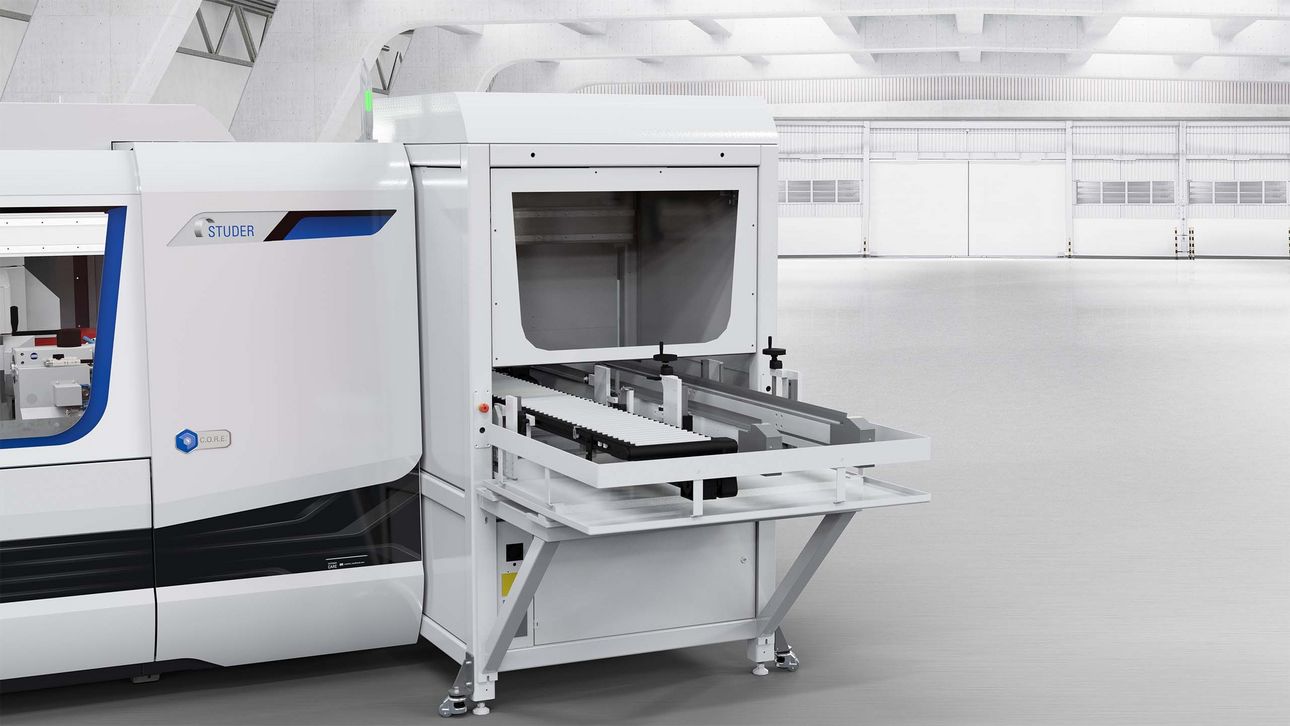

STUDER easyload - Для наружных и универсальных цилиндрических шлифовальных станков

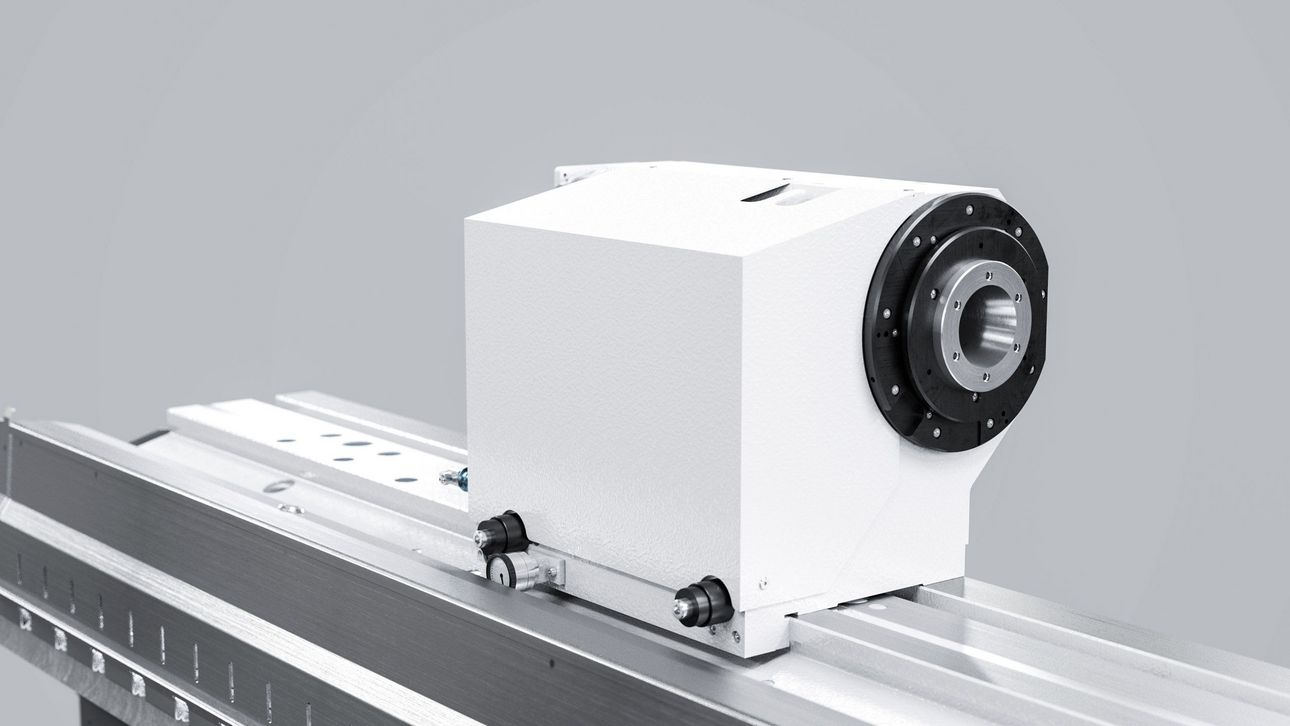

Ось А - Для абсолютной точности при шлифовании резьбы

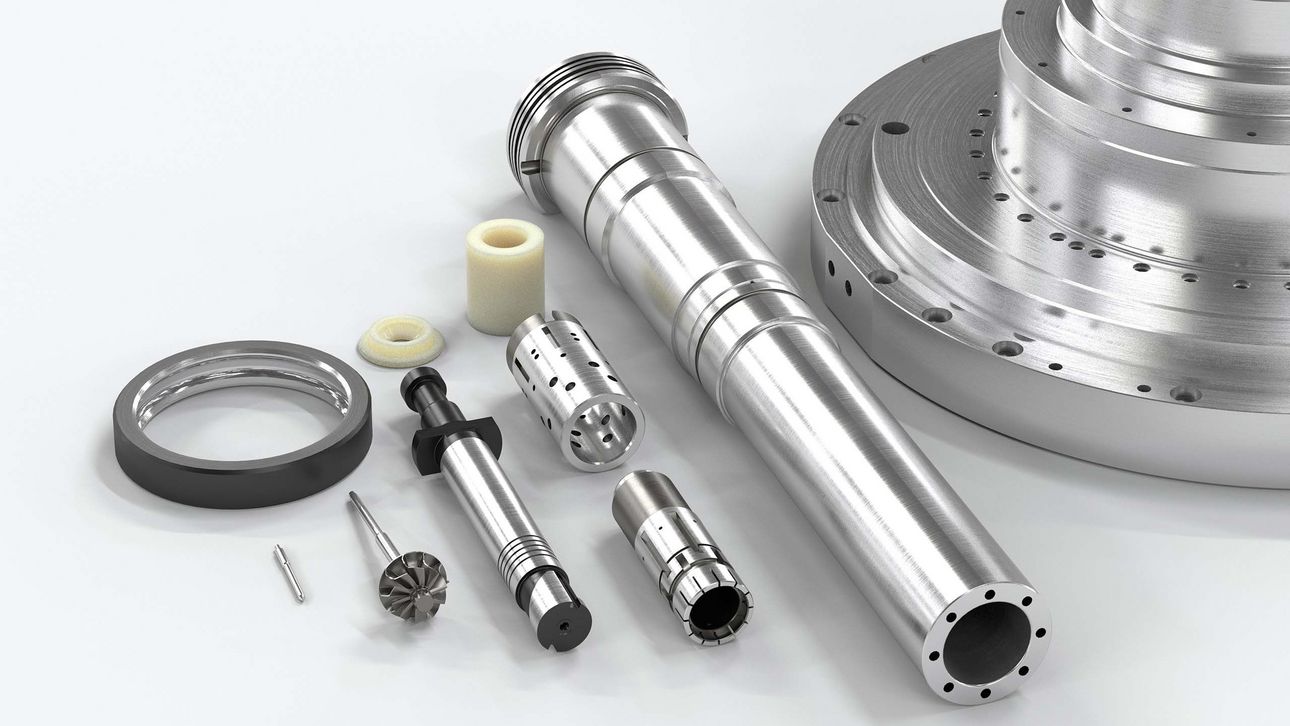

Шлифовка башмаков - Высочайшая точность для тонкостенных заготовок

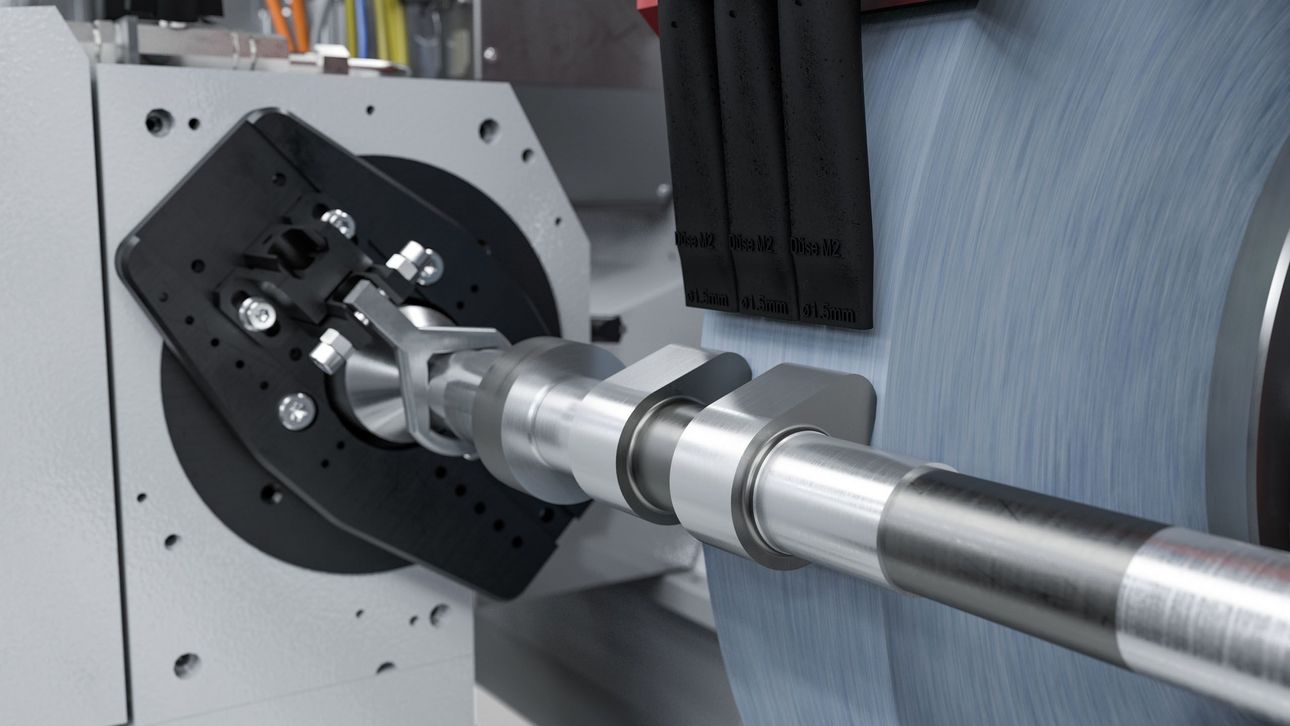

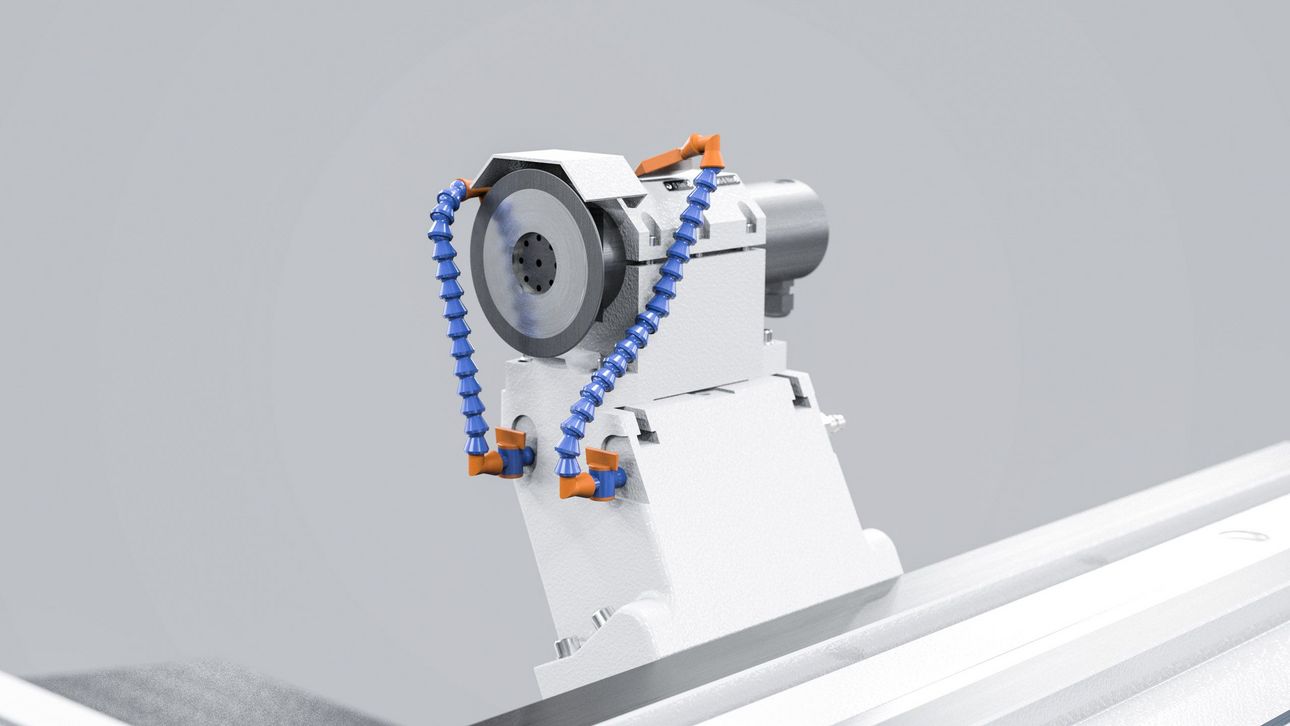

STUDER SmartJet™
