Металлообрабатывающие станки с ЧПУ
VZG 2520 - 2550
Технические характеристики
ТИп фрезеровальных станков
Вертикальные портальные центры. Серия VZP 3A+5A
Технические данные
| Технические характеристики | VZG 2520 - 5 A | VZG 2525 - 5 A | VZG 2532 - 5 A | VZG 2550 - 5A |
|---|---|---|---|---|
| Стол | ||||
| Рабочая поверхность, мм | 2.000 x 2.800 | 2.800 x 2.800 | 3.400 x 2.800 | 5.200 x 2.800 |
| Т-образные пазы, мм | 14 x 28 x 200 | |||
| Макс. вес заготовки, кг/м² | 5.000 | |||
| Ходы по осям | ||||
| Ось X, мм | 2.000 | 2.500 | 3.200 | 5.000 |
| Ось Y, мм | 2.500 | |||
| Ось Z, мм (опция) | 1.100 | 1.100 (1.400) | ||
| Проход между колоннами, мм | 3.320 | |||

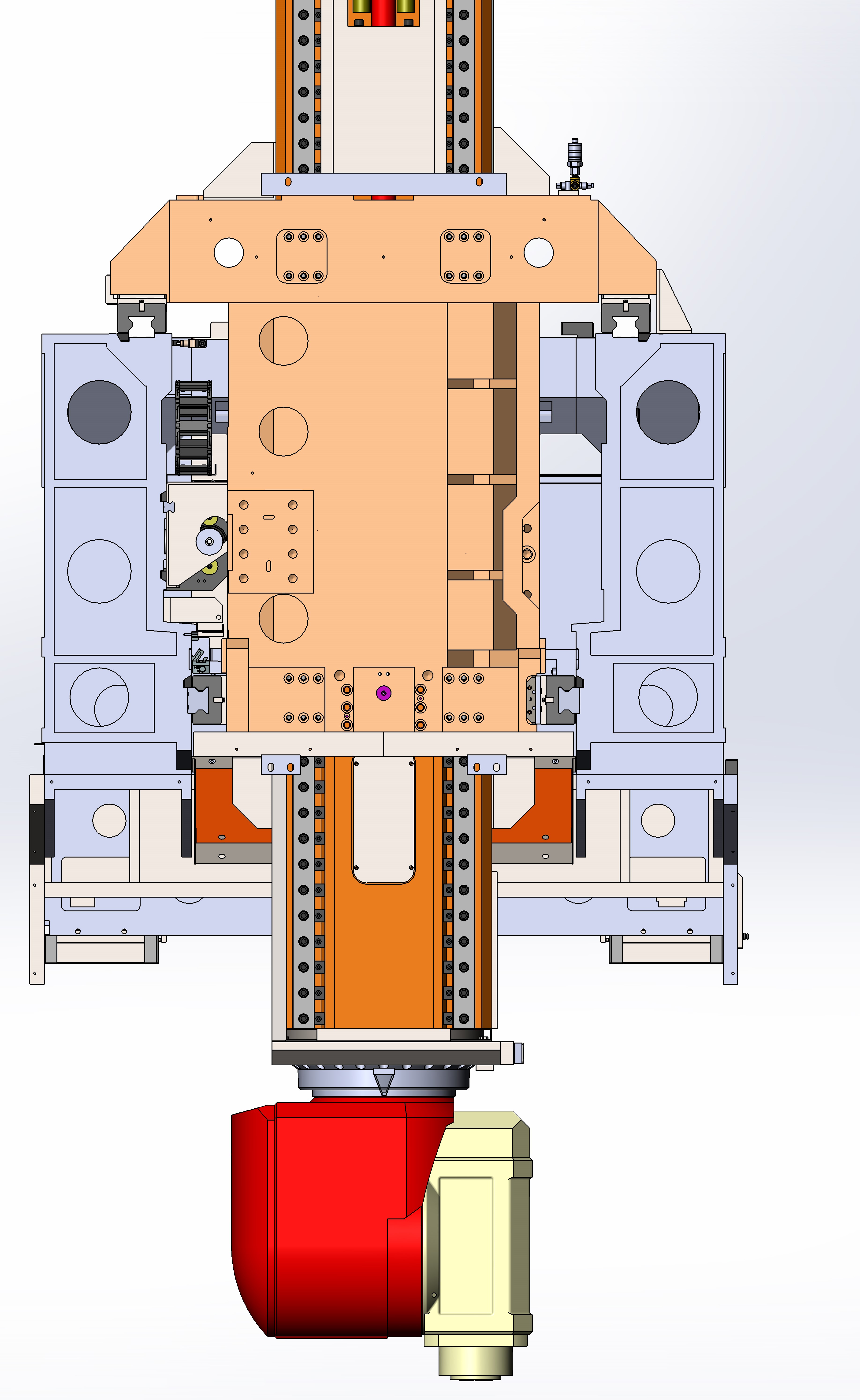

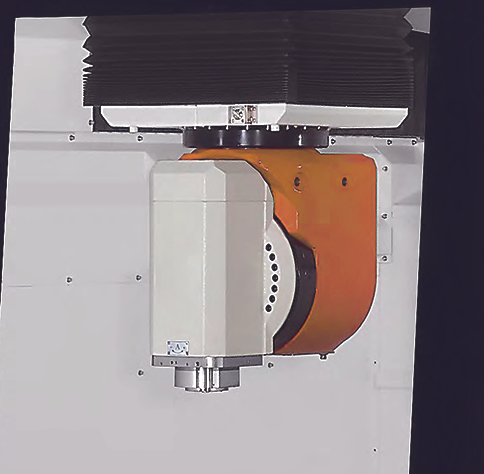

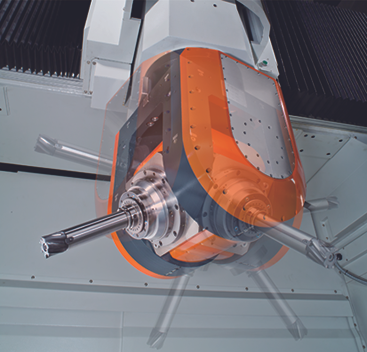

| 5-ти осевая моноголовка | ||||
| Конус шпинделя | HSK 63 A | HSK 100 A | ||
| Ось C, ° | ± 220 | ± 220 | ||
| Момент зажима позиционирования, Нм | 2.500 | 2.000 | ||
| Макс. момент одновременного фрезерования, Нм | 1.030 | 1.320 | ||
| Ось A, ° | ± 115 | ± 100 | ||
| Момент зажима позиционирования, Нм | 2.500 | 2.000 | ||
| Макс. момент одновременного фрезерования, Нм | 1.030 | 1.228 | ||
| Шпиндель I | ||||
| Конус шпинделя | HSK 63 A | |||
| Частота вращения, об/мин | 1 - 24.000 | |||
| Мощность шпинделя (100% / 25%), кВт | 30 / 37 | |||
| Макс. крутящий момент (100% / 25%), Нм | 72 / 88 | |||
| Шпиндель II | ||||
| Конус шпинделя | HSK 100 A | |||
| Частота вращения, об/мин | 1 - 12.000 | |||
| Мощность шпинделя (100% / 25%), кВт | 55 / 65 | |||
| Макс. крутящий момент (100% / 25%), Нм | 124 / 162 | |||
| Подачи | ||||
| Скорость подачи X / Y / Z, м/мин | 20 / 20 / 20 | |||
| Скорость быстрого хода X / Y / Z, м/мин | 20 / 20 / 20 | |||
| Скорость быстрого хода X / Y / Z (опция), м/мин | 60 / 60 / 30 | |||
| Смена инструмента | ||||
| Конус шпинделя | HSK 63 A | HSK 100 A | ||
| Количество инструментов (опция), шт. | 30 / 60 | 20 / 40 / 80 | ||
| Тип | Pick-up | Pick-up | ||
| Макс. вес инструмента, кг | 7 | 15 | ||
| Макс. длина инструмента, мм | 300 | |||
| Макс. диаметр инструмента / свободный поряд, мм | 100 / 150 | 100 / 180 | ||
| Габариты и вес | ||||
| Длина, мм | 7.380 | 8.880 | 10.580 | — |
| Ширина, мм | 8.260 | — | ||
| Высота, мм | 5.500 | — | ||
| Вес, кг | 50.000 | 53.000 | 56.000 | — |
Серия VZG 5A – Точность в формате XXL
Серия VZG 5A разработана для обработки заготовок формата XXL. Независимо от того, есть проблема большими размерами, или большим весом. Благодаря портальной конструкции с верхними линейными направляющими на всех осях достигнута рабочая зона до 5000 x 2500 мм и грузоподъемность до 5 тонн на квадратный метр. Еще одним преимуществом этой конструкции является то, что постоянная масса подвижных компонентов позволяет обеспечить оптимизированную и высокоточную кинематику станка независимо от веса заготовки.
