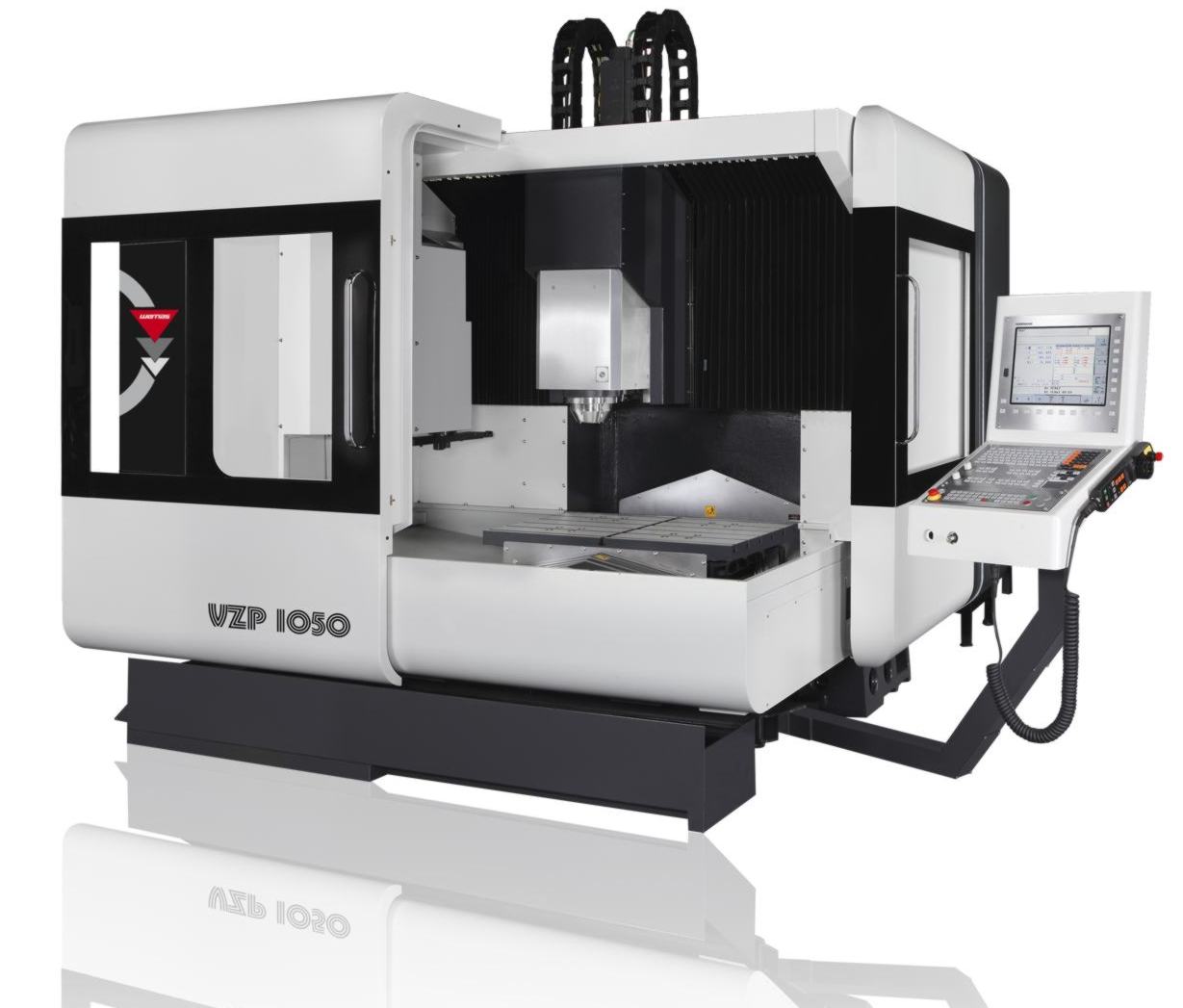

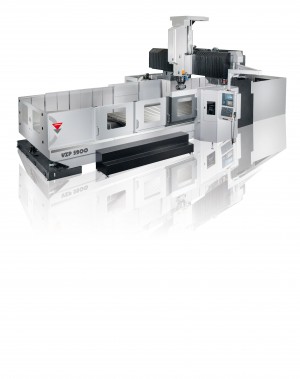

VZP 1050 - 4500
Технические характеристики
ТИп фрезеровальных станков

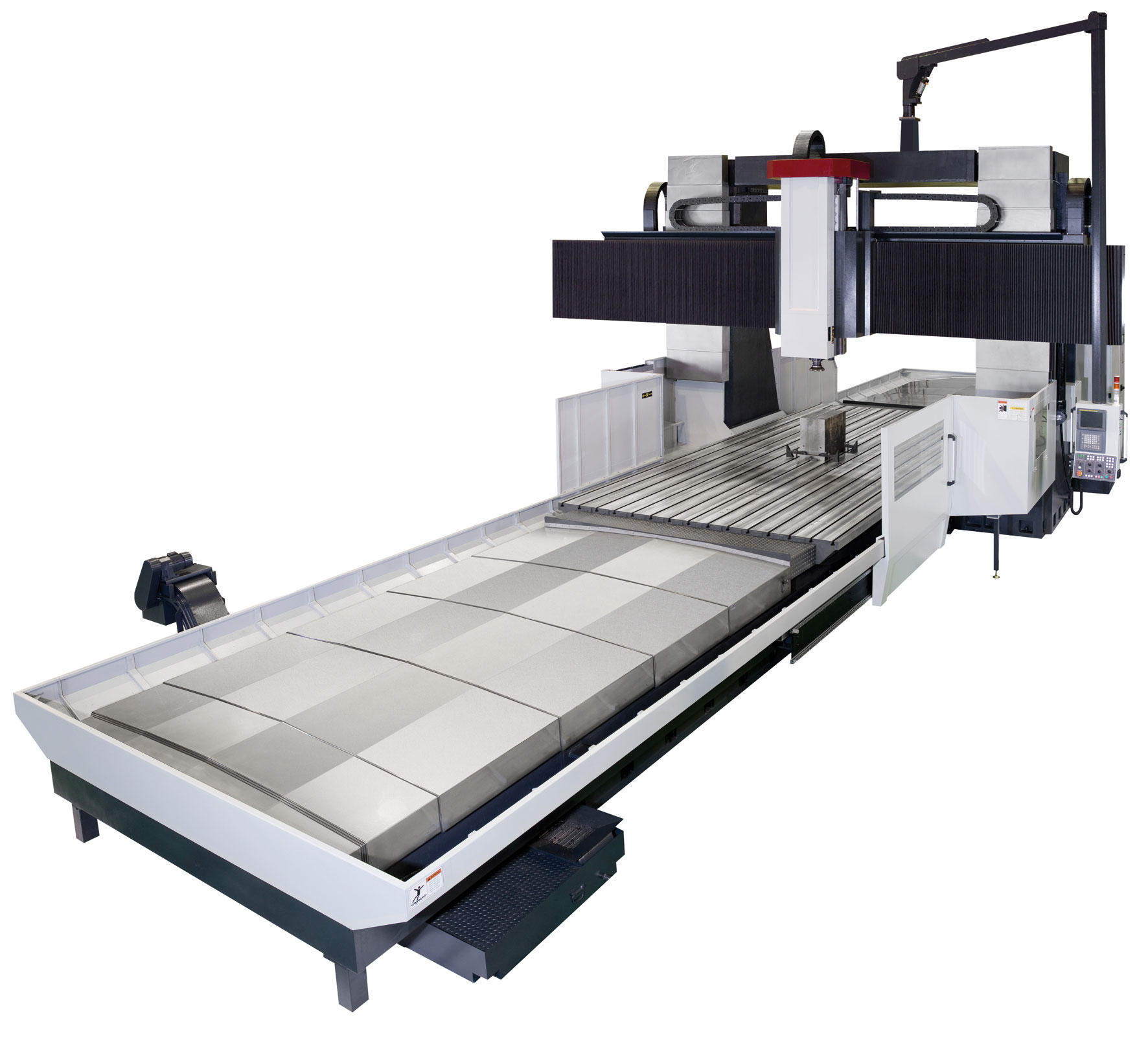

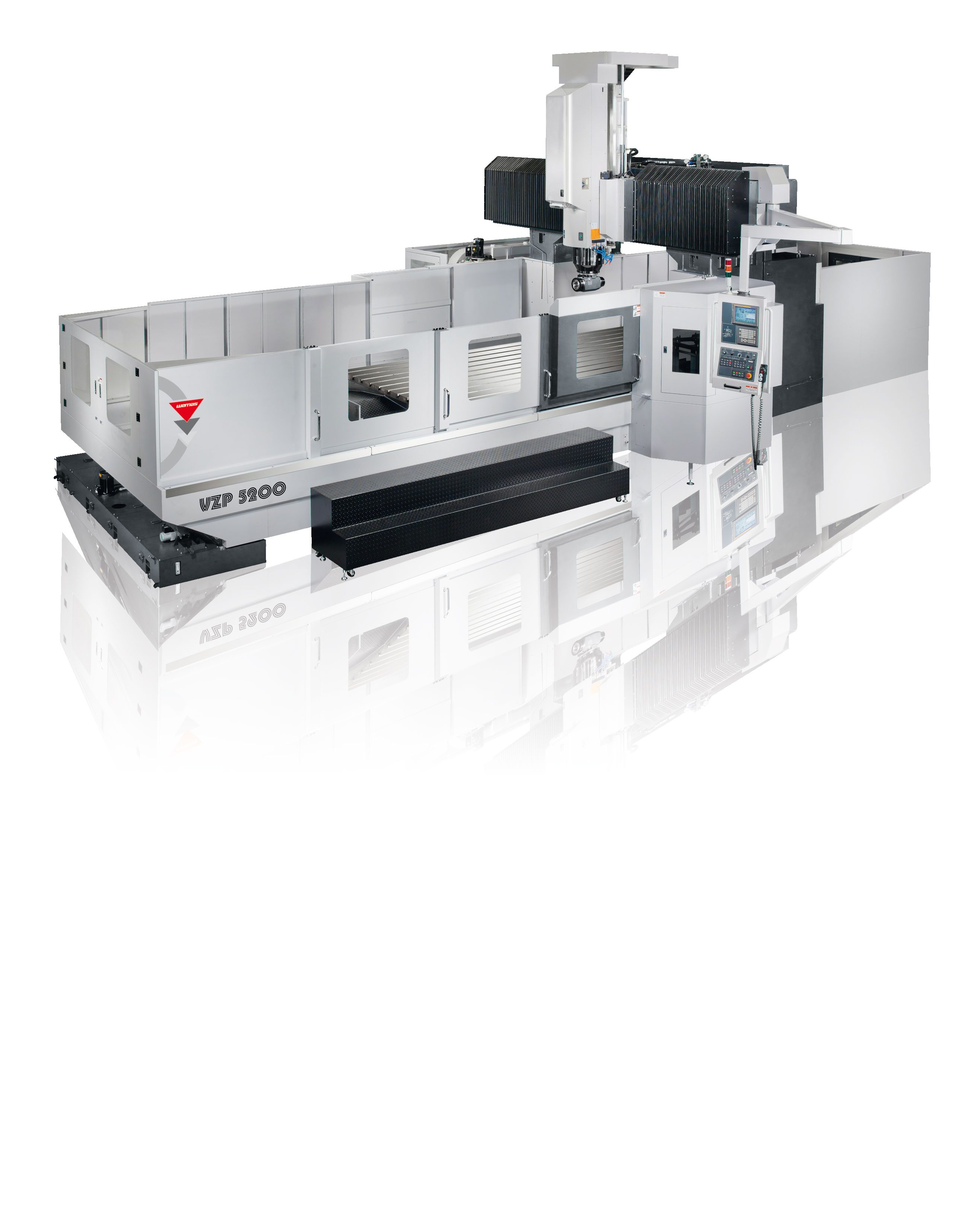

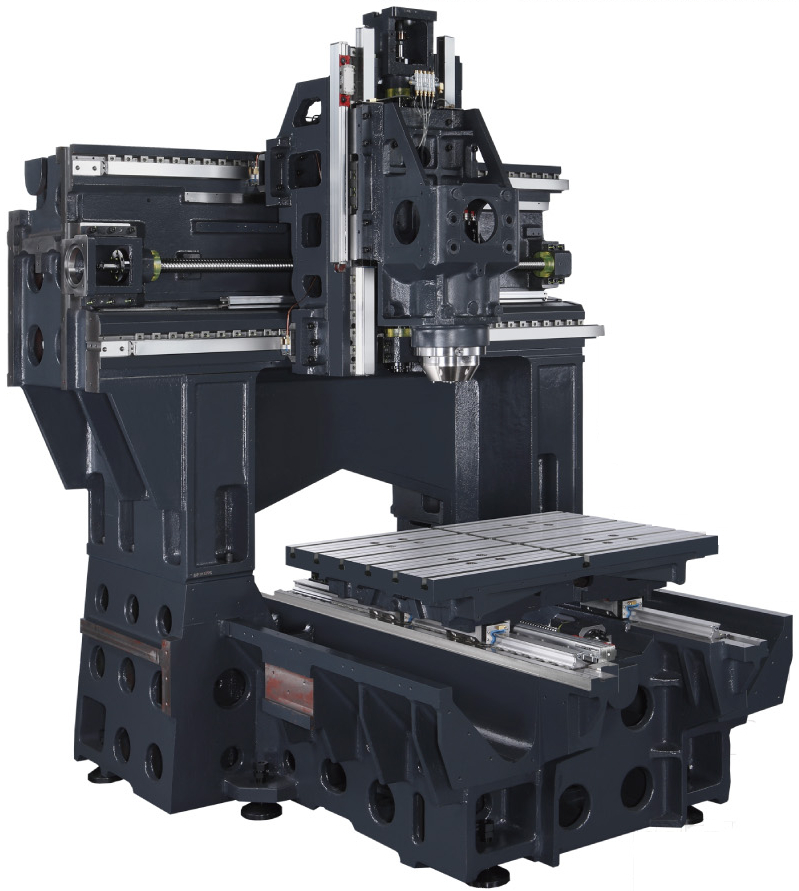

Вертикальные портальные центры. Серия VZP
Технические данные
| Технические характеристики | VZP 1050 | VZP 1400 | VZP 1700 | VZP 2000 | VZP 2500 | VZP 3500 | VZP 4500 |
|---|---|---|---|---|---|---|---|

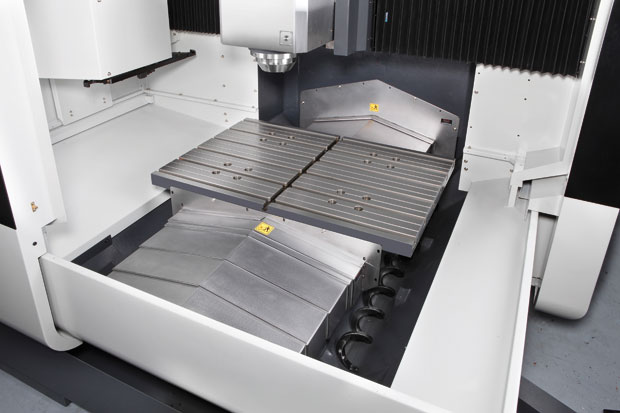

| Стол | |||||||
| Рабочая поверхность, мм | 1.050 x 700 | 1.600 x 1.000 | 1.900 x 1.300 | 2.300 x 1.500 | 2.800 x 1.700 | 3.800 x 1.700 | 4.800 x 1.700 |
| Т-образные пазы, мм | 6 x 18 x 125 | 8 x 18 x 125 | 8 x 22 x 160 | — | 8 (10)* x 22 x 200 | — | — |
| Макс. вес заготовки, кг | 800 | 3.000 | 5.000 | 8.000 (10.000)* | 10.000 | ||
| Ходы по осям | |||||||
| Ось X, мм | 700 | 1.400 | 1.700 | 2.000 | 2.500 | 3.500 | 4.500 |
| Ось Y, мм | 1.050 | 1.000 | 1.300 | 1.550 | 1.800 | — | — |
| Ось Z, мм | 500 | 600 | 700 (1.100)* | 800 (1.100)* | |||
| Расстояние от торца шпинделя до стола, мм | 180 - 680 | 150 - 750 | 180 - 880 (180 - 1.280)* | 250 - 1.050 (180 - 1.280)* | |||
| Ходы по осям XL | |||||||
| Рабочая поверхность, мм | — | — | 1.900 x 1.500 | — | 2.800 x 2.100 | 3.800 x 2.100 | 4.800 x 2.100 |
| Ось Y, мм | — | — | 1.550 | — | 2.200 | ||
| Ось Z, мм | — | — | 800 (1.100)* | 800 (1.100)* | |||
| Шпиндель I | |||||||
| Конус шпинделя | SK 40 / HSK 63 A | ||||||
| Частота вращения, об/мин | 15.000 | ||||||
| Шпиндель II | |||||||
| Конус шпинделя | SK 50 / HSK 100 | ||||||
| Частота вращения, об/мин | 10.000 | ||||||
| Шпиндель III | |||||||
| Конус шпинделя | SK 50 / HSK 100 | ||||||
| Частота вращения, об/мин | 12.000 | ||||||
| Шпиндель IV | |||||||
| Конус шпинделя | SK 50 с редуктором (z przekładnią) | ||||||
| Частота вращения, об/мин | 10.000 | ||||||
| Шпиндель V | |||||||
| Конус шпинделя | HSK 63 A | ||||||
| Частота вращения, об/мин | 18.000 | ||||||
| Шпиндель VI | |||||||
| Конус шпинделя | HSK 63 A | ||||||
| Частота вращения, об/мин | 24.000 | ||||||
| Подачи | |||||||
| Скорость подачи X / Y / Z, м/мин | 30 / 30 / 30 | 20 / 30 / 30 | 16 / 20 / 20 | ||||
| Скорость быстрого хода X / Y / Z, м/мин | 30 / 30 / 30 | 20 / 30 / 30 | 16 / 20 / 20 | ||||
| Смена инструмента | |||||||
| Крепление инструмента | SK 40 / SK 50 / HSK 63 A / HSK 100 | ||||||
| Количество инструментов, шт. | 20 | 30 | 20 (30)* | 32 (60)* | 32 (60 / 90 / 120)* | ||
| Смена инструмента II / Magazynek narzędzi II | |||||||
| Крепление инструмента | HSK 50E | — | SK 50 / HSK 100A | — | — | — | — |
| Количество инструментов, шт. | 24 | — | 24 (32 / 60 / 90)* | — | — | — | — |
| Система ЧПУ | |||||||
| Стандарт | Heidenhain TNC 640 | ||||||
| Опция | Siemens ONE / Fanuc 0i MF | ||||||
| Габариты и вес | |||||||
| Длина, мм | 3.500 | 4.000 | 5.000 | 5.500 | 6.500 | 8.500 | 10.500 |
| Ширина, мм | 3.500 | 3.600 (3.750)* | 4.100 (4.700)* | ||||
| Высота, мм | 3.000 | 3.200 | 3.800 | 4.300 | |||
| Вес, кг | 8.500 | 14.000 | 21.000 (23.000)* | 24.000 | 30.000 (35.000)* | 40.000 (42.000)* | 42.000 (49.000)* |
| * Зависит от модели | |||||||
Скачать брошюру
WEMAS VZP - DE.

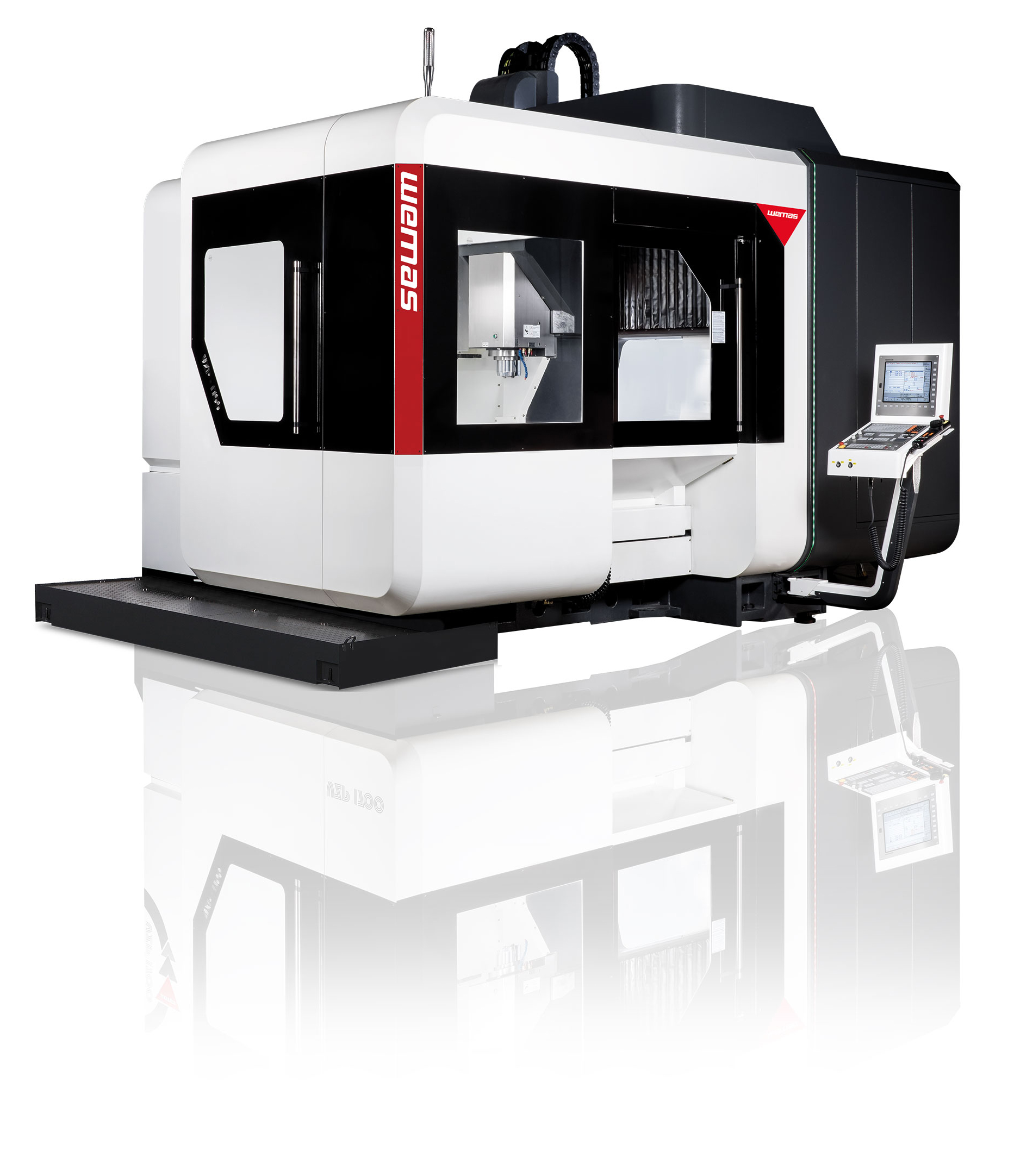

Станки серии VZP

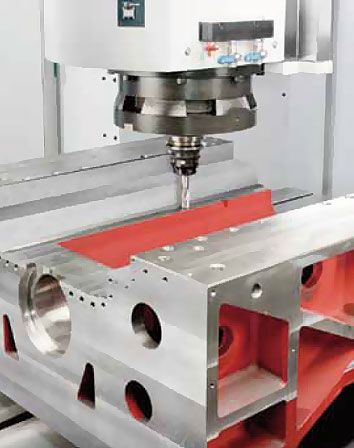

Серия WEMAS VZP — ваш надежный партнер для обработки крупногабаритных деталей. Благодаря исключительной жесткости, динамическим характеристикам и расширенным диапазонам хода, серия VZP обеспечивает мощную поддержку ваших производственных потребностей.
