VZP 2222 - 7222
Технические характеристики
ТИп фрезеровальных станков
Вертикальные портальные центры. Серия VZP
Технические данные
| Технические характеристики | VZP 2222 / 28 | VZP 3222 / 28 | VZP 4222 / 28 | VZP 3231 / 34 | VZP 4231 / 34 | VZP 5231 / 34 | VZP 6231 / 34 |
|---|---|---|---|---|---|---|---|
| Стол | |||||||
| Рабочая поверхность, мм | 2000 x 1.400 | 3000 x 1.400 | 4000 x 1.400 | 3000 x 2.000 | 4000 x 2.000 | 5000 x 2.000 | 6000 x 2.000 |
| Т-образные пазы, мм | 7 x 22 x 180 | 11 x 28 x 180 | |||||
| Макс. вес заготовки, кг | 3.000 | 5.000 | 5.000 | 11.000 | 13.000 | 15.000 | 17.000 |
| Ходы по осям | |||||||
| Ось X, мм | 2.200 | 3.200 | 4.200 | 3.200 | 4.200 | 5.200 | 6.200 |
| Ось Y, мм | 2.200 | 3.100 | |||||
| Ось Z, мм | 800 (1.000) | 1.000 (1.200) | |||||
| Расстояние от торца шпинделя до стола, мм | -10 - 790 / (-10 - 990) | 110 - 1.110 / (110 - 1.310) | |||||
| Проход между колоннами, мм | 1.600 | 2.500 | |||||
| Ходы по осям XL | |||||||
| Рабочая поверхность, мм | 2000 x 1700 | 3000 x 1700 | 4000 x 1700 | 3000 x 2400 | 4000 x 2400 | 5000 x 2400 | 6000 x 2400 |
| Ось Y, мм | 2.800 | 3.400 | |||||
| Проход между колоннами, мм | 2.100 | 2.800 | |||||

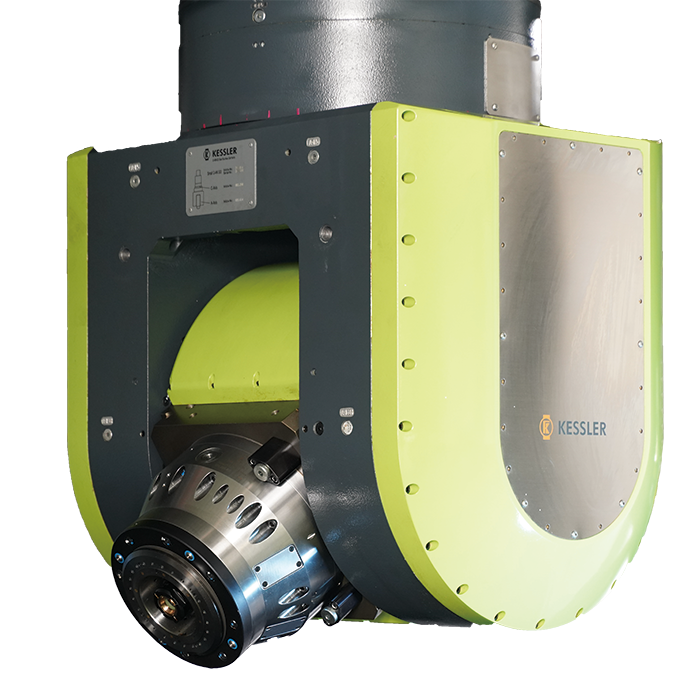

| 5-ти осевая головка | |||||||
| Тип головки | Gabelkopf Kessler | ||||||
| Ось C, ° | ± 220 | ||||||
| Система измерения C | Прямой энкодер | ||||||
| Ось A, ° | ± 105 | ||||||
| Система измерения A | Прямой энкодер | ||||||
| Шпиндель I | |||||||
| Конус шпинделя | HSK 63 A | ||||||
| Частота вращения, об/мин | 1 - 20.000 | ||||||
| Мощность шпинделя (100% / 25%), кВт | 45,0 / 45,0 | ||||||
| Макс. крутящий момент (25%), Нм | 130 / 160 | ||||||
| Шпиндель II | |||||||
| Конус шпинделя | HSK 100 A | ||||||
| Частота вращения, об/мин | 1 - 12.000 | ||||||
| Мощность шпинделя (100% / 25%), кВт | 54,0 / 54,0 | ||||||
| Макс. крутящий момент (25%), Нм | 200 / 235 | ||||||
| Шпиндель III | |||||||
| Конус шпинделя | HSK 100 A | ||||||
| Частота вращения, об/мин | 1 - 15.000 | ||||||
| Мощность шпинделя (100% / 25%), кВт | 45,0 / 45,0 | ||||||
| Макс. крутящий момент (25%), Нм | 125 / 230 | ||||||
| Подачи | |||||||
| Скорость подачи X / Y / Z, м/мин | 24 / 24 / 15 (24/20/15)* | 18 / 24 / 15 (18/20/15)* | 20 / 20 / 15 | 18 / 20 / 15 (18/15/15)* | 12 / 20 / 15 (12/15/15)* | ||
| Смена инструмента | |||||||
| Количество инструментов (опция), шт. | 40 (60 / 90) | ||||||
Скачать брошюру
WEMAS VZP - DE.

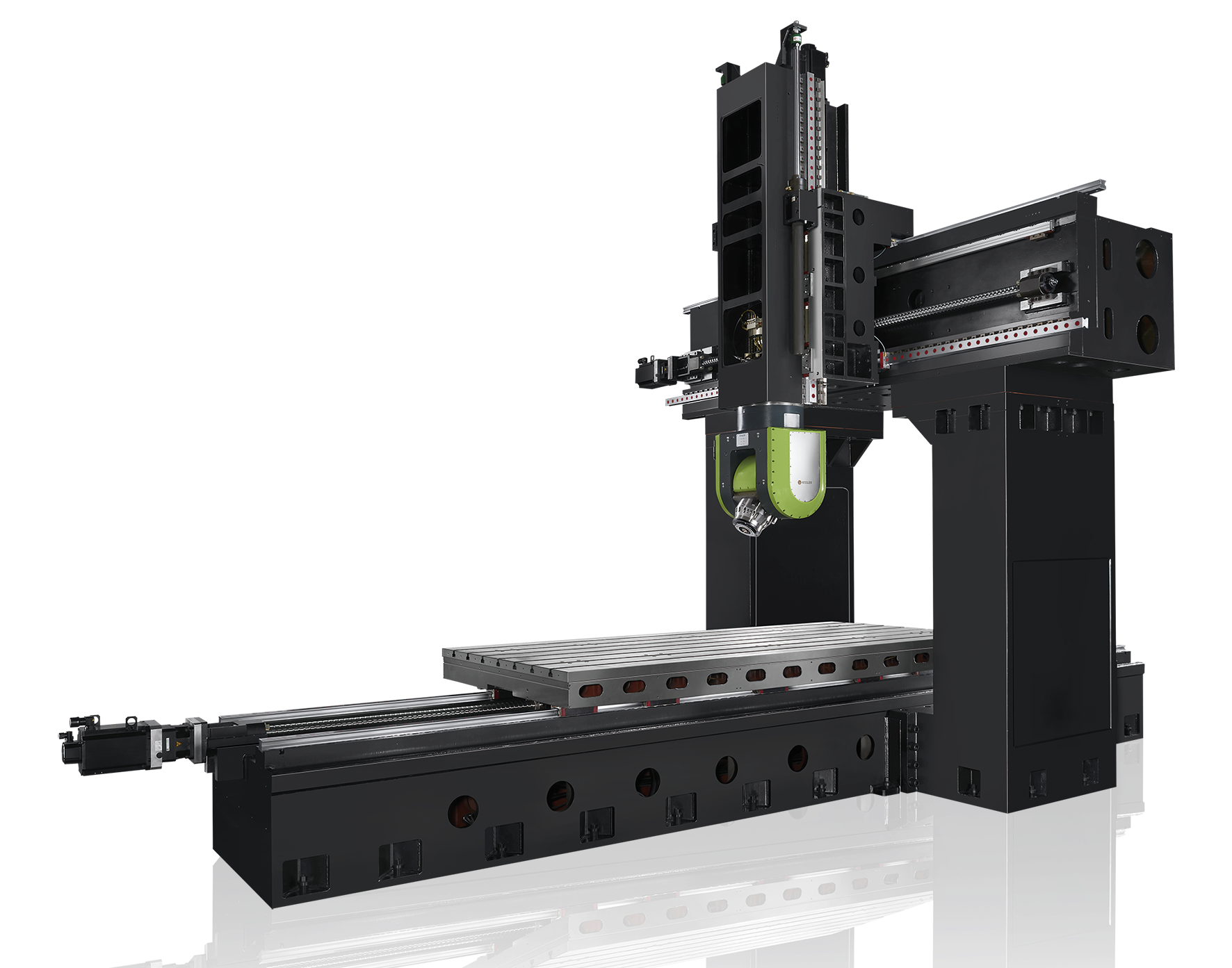

Станки серии VZP
Серия WEMAS VZP — ваш мощный партнер для обработки крупногабаритных деталей. Благодаря жесткости, динамике и широкому диапазону хода станки серии VZP являются весомым активом для вашего производства.
