VZP 3100 - 6100
Технические характеристики
ТИп фрезеровальных станков

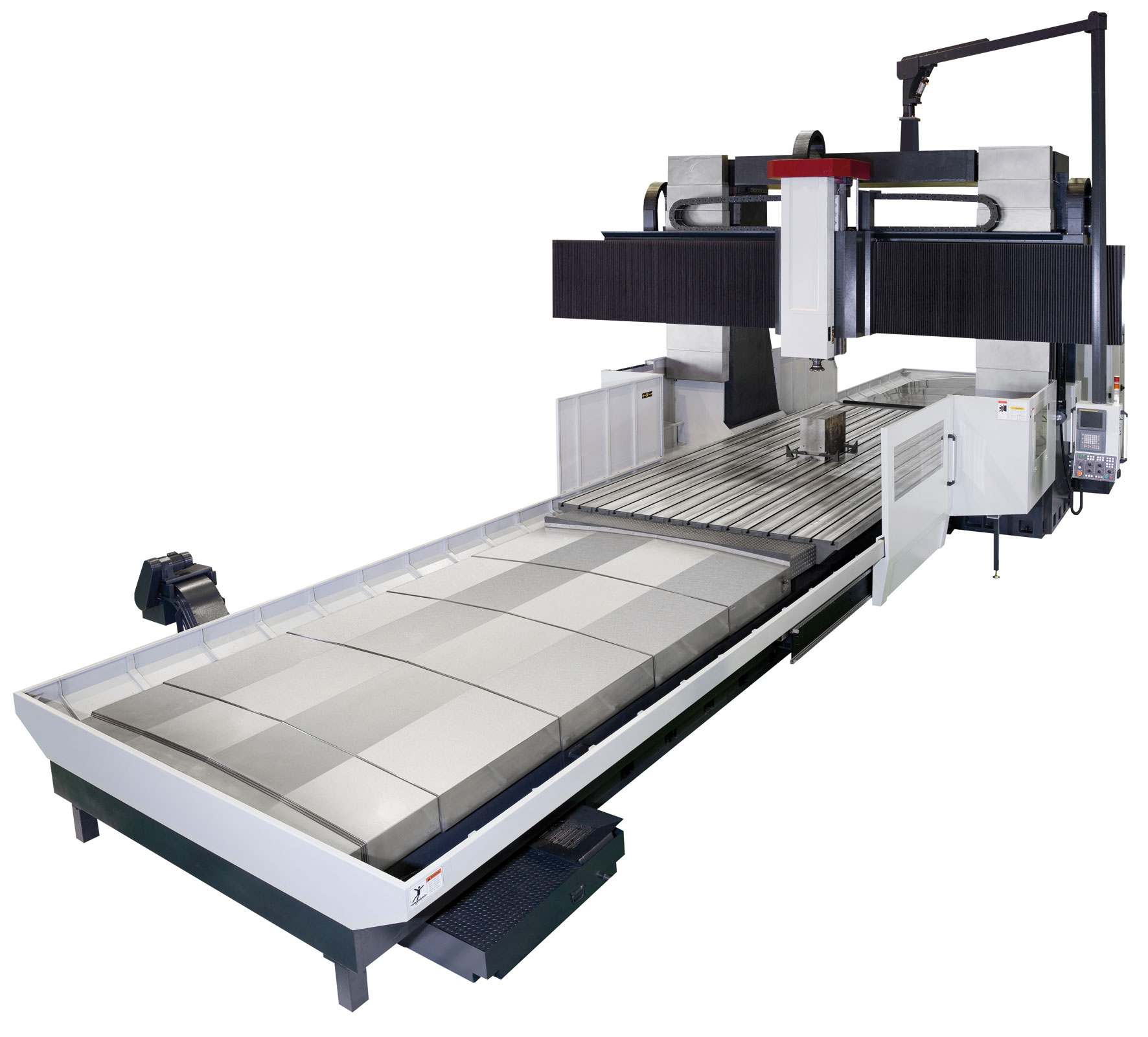

Вертикальные портальные центры. Серия VZP
Технические данные
| Технические характеристики | VZP 3100 | VZP 4100 | VZP 5100 | VZP 6100 | VZP 8100 |
|---|---|---|---|---|---|
| Стол | |||||
| Длина стола, мм | 3.000 | 4.000 | 5.000 | 6.000 | 8.000 |
| Ширина стола, мм | 2100 / 2600 / 2900 / 3200 / 3500 | ||||
| Макс. вес заготовки, кг | 14.000 | 17.000 | 20.000 | 23.000 | 26.000 |
| Ходы по осям | |||||
| Ось X, мм | 3.100 | 4.100 | 5.100 | 6.100 | 8.100 |
| Ось Y, мм | 2.200 / 2.700 / 3.100 / 4.000 | ||||
| Ось Z, мм | 900 (1.100)* | ||||
| Расстояние от торца шпинделя до стола, мм | 200 - 1.100 / 200 - 1.300 | ||||
| Шпиндель I | |||||
| Конус шпинделя | SK 50 / SK 50 с редуктором* | ||||
| Частота вращения, об/мин | 6.000 | ||||
| Шпиндель II | |||||
| Конус шпинделя | SK 50 / SK 50 с редуктором* | ||||
| Частота вращения, об/мин | 10.000 | ||||
| Шпиндель III | |||||
| Конус шпинделя | SK 40 | ||||
| Частота вращения, об/мин | 12.000 | ||||
| Шпиндель IV | |||||
| Конус шпинделя | SK 40 | ||||
| Частота вращения, об/мин | 15.000 | ||||
| Подачи | |||||
| Скорость подачи X / Y / Z, м/мин | 10.000 | ||||
| Скорость быстрого хода X / Y / Z, м/мин | 20 / 20 / 15 | 15 / 20 / 15 | 10 / 20 / 15 | 10 / 15 / 15 | |
| Смена инструмента | |||||
| Количество инструментов, шт. | 30 (40 / 60)* | ||||
| Система ЧПУ | |||||
| Стандарт | Siemens ONE | ||||
| Опция | Heidenhain TNC 640 / Fanuc 0i MF PLUS | ||||
| Габариты и вес | |||||
| Длина, мм | 8.540 | 10.750 | 12.750 | 14.800 | 18.740 |
| Ширина, мм | 5.100 | ||||
| Высота, мм | 4.570 | ||||
| Вес, кг | 36.000 | 40.000 | 44.000 | 49.000 | 57.000 |
| * Зависит от модели | |||||
| Приведенные выше станки являются лишь примерами возможных конфигураций. | |||||
Скачать брошюру
WEMAS VZP - DE.
Станки серии VZP
Серия WEMAS VZP — ваш мощный партнер для обработки крупногабаритных деталей. Благодаря жесткости, динамике и широкому диапазону хода станки серии VZP являются весомым активом для вашего производства.
