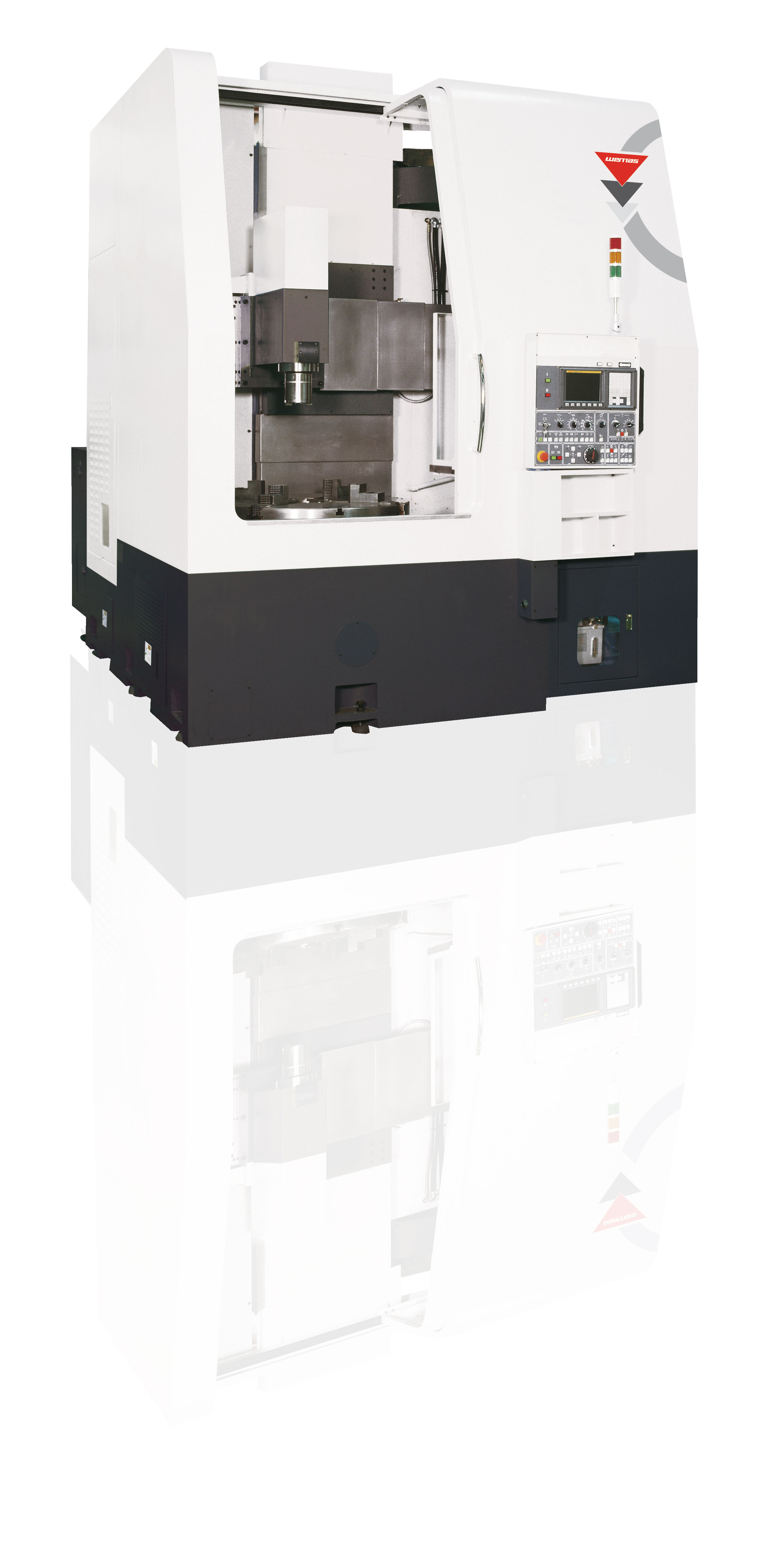

Вертикальні токарні верстати серії VDZ
Вертикальні токарні верстати
| Технічні характеристики | VDZ 250 | VDZ 350 | VDZ 450 | VDZ 550 | VDZ 750 | VDZ 900 |
|---|---|---|---|---|---|---|
| Макс. діаметр обертання, мм | 400 | 500 | 600 | 750 | 850 | 1.000 |
| Макс. діаметр обробки, мм | 250 | 350 | 450 | 550 | 750 | 900 |
| Макс. висота обробки, мм | 200 | 250 | 300 | 500 | 600 | 700 |
| Макс. навантаження на стіл, кг | 200 | 300 | 500 | 1.200 | 1.800 | 3.000 |
| Вісь X, мм | -40 / +160 | -50 / +200 | -50 / +290 | -20 / +410 | -50 / +700 | -30 / +750 |
| Вісь Z, мм | 400 | 450 | 500 | 620 | 800 | 850 |
| Діапазон частот обертання, об/хв | 50 - 3.500 | 50 - 2.500 | 50 - 2.500 | 50 - 2.000 | 20 - 1.500 | 10 - 600 |
| Крутний момент столу, Нм | 238 / 323 | 207 / 280 | 645 / 767 | 476 / 566 | 3.069 / 3.663 | 8.780 / 10.441 |
| 3-кулачковий патрон, мм | 200 | 250 | 300 | 375 | 600 | 600 |
| Потужність головного шпинделя, кВт | 11,0 / 15,0 | 11,0 / 15,0 | 18,5 / 22,0 | 18,5 / 22,0 | 18,5 / 22,0 | 18,5 / 22,0 |
| Швидкість швидкого ходу X / Z, м/хв | 12 / 24 | 12 / 24 | 12 / 24 | 12 / 20 | 12 / 20 | 12 / 20 |
| Зміна інструменту | 6 / 8 / 10 / 12 / 16 / 24 | |||||
| Система ЧПК | Siemens 828 D / Fanuc 0i TF Plus | |||||

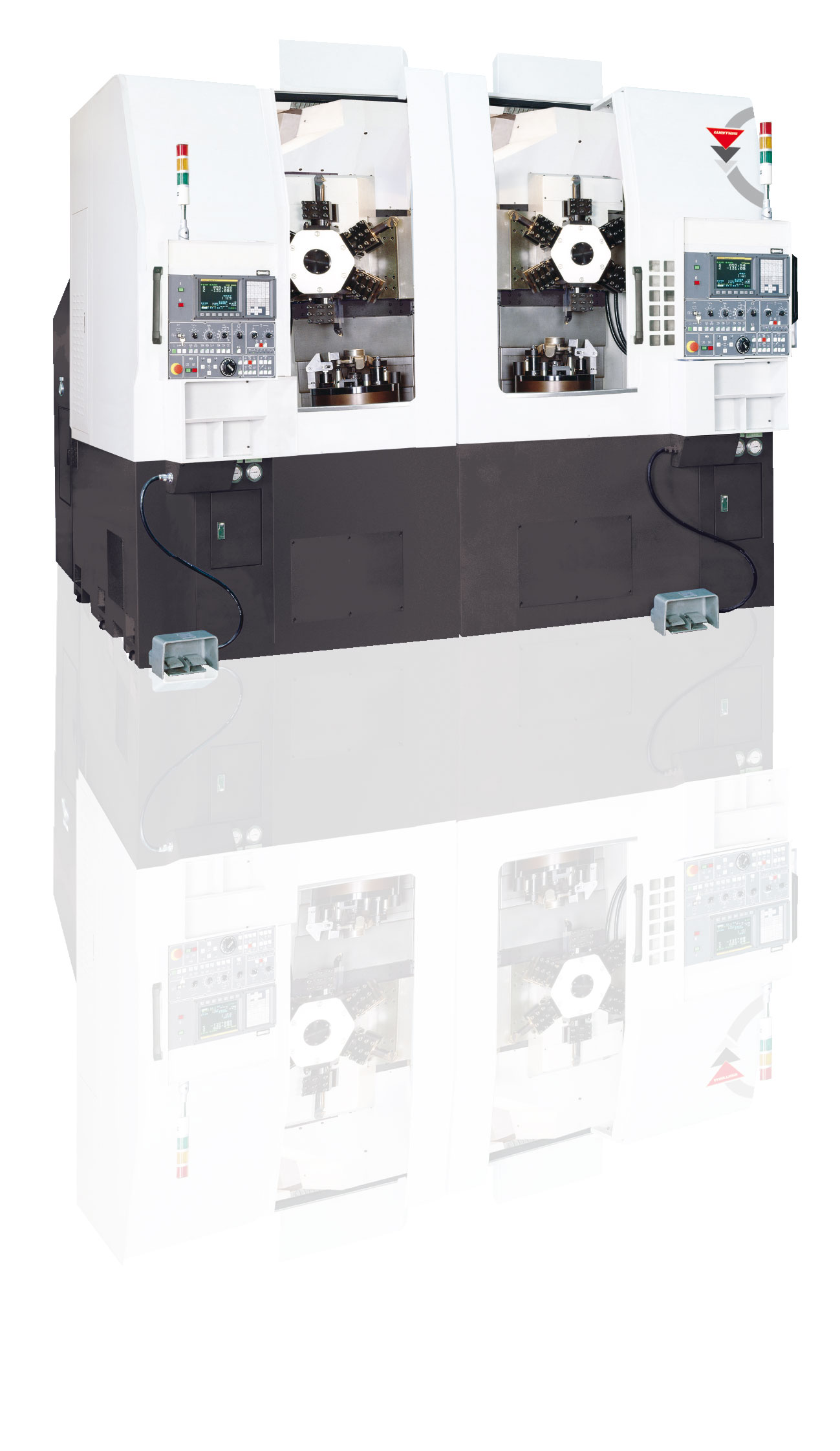

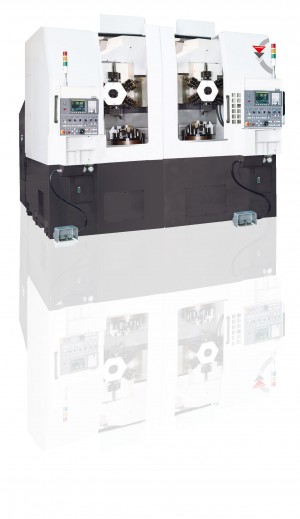

* Можливе виконання TWIN
Клас початкового рівня
| Технічні характеристики | VDZ 1100 | VDZ 1350 | VDZ 1800 |
|---|---|---|---|
| Макс. діаметр обертання, мм | 1.350 | 1.600 | 2.000 |
| Макс. діаметр обробки, мм | 1.100 | 1.350 | 1.800 |
| Макс. висота обробки, мм | 900 | 1.200 | 1.200 |
| Діаметр планшайби, мм | 1.000 | 1.250 | 1.600 |
| Макс. навантаження на стіл, кг | 4.000 | 5.000 | 8.000 |
| Вісь X, мм | -400 / +720 | -100 / +835 | -100 / +1.125 |
| Вісь Z, мм | 800 | 900 | 900 |
| Потужність привода столу, кВт | 37,0 / 45,0 | 37,0 / 45,0 | 37,0 / 45,0 |
| Потужність привідного інструменту, кВт | 7,5 / 11,0 | 7,5 / 11,0 | 7,5 / 11,0 |
| Діапазон частот обертання, об/хв | 2 - 1.200 / 1.200 - 2.400 | ||
| Швидкість швидкого ходу X / Z, м/хв | 12 / 10 | ||
| Зміна інструменту | 12 (16) | ||
| Кріплення інструменту | BT 50 / SK 50 / HSK 100 A | ||
| Система ЧПК | Siemens / Fanuc | ||
Універсальні машини з 2 оперативною пам'яттю - опціонально
| Технічні характеристики | VDZ 1100 Z | VDZ 1400 Z | VDZ 1800 Z | VDZ 2300 Z | VDZ 2800 Z | VDZ 3400 Z | VDZ 4500 Z |
|---|---|---|---|---|---|---|---|
| Макс. діаметр обертання, мм | 1.350 | 1.600 | 2.000 | 2.500 | 3.000 | 3.400 | 4.600 |
| Макс. діаметр обробки, мм | 1.100 | 1.350 | 1.800 | 2.300 | 2.800 | 3.300 | 4.300 |
| Макс. висота обробки, мм | 900 | 1.200 (1.600 / 1.800) | 1.200 (1.600 / 1.800) | 1.600 (2.000) | 1.600 (2.000) | 1.700 (2.300 / 2.900) | 1.600 (2.100 / 2.700) |
| Діаметр планшайби, мм | 1.000 | 1.250 | 1.600 | 2.000 | 2.500 | 3.000 | 4.000 |
| Макс. навантаження на стіл, кг | 4.000 | 5.000 | 8.000 | 10.000 | 15.000 | 20.000 | 30.000 |
| Вісь X, мм | -400 / +720 | -600 / +875 | -600 / +1.015 | -1.000 / +1.350 | -900 / +1.600 | -1.500 / +1.825 | -2.000 / +2.500 |
| Вісь Z, мм | 800 | 900 (1.200) | 900 (1.200) | 950 (1.200 / 1.400) | 1.200 (1.400) | 1.500 | 1.500 |
| Потужність привода столу, кВт | 37 / 45 | 37 / 45 | 37 / 45 | 60 / 75 | 60 / 75 | 60 / 75 | 100 |
| Потужність привідного інструменту, кВт | 7,5 / 11,0 | 7,5 / 11,0 | 7,5 / 11,0 | 11,0 / 15,0 | 11,0 / 15,0 | 11,0 / 15,0 | 15,0 / 18,0 |
| Діапазон частот обертання, об/хв | — | — | 1 - 1.200 / 1.200 - 2.400 | — | — | — | — |
| Швидкість швидкого ходу X / Z, м/хв | 12 / 10 | 12 / 10 | 12 / 10 | 10 / 10 | 10 / 10 | 6 / 10 | 6 / 10 |
| Зміна інструменту | 12 (16) | 16 / 16 | 16 / 16 | ||||
| Кріплення інструменту | BT 50 / SK 50 / HSK 100 A | BT 50 / SK 50 / BT 60 / HSK 100 A | BT 50 / SK 50 / BT 60 / HSK 100 A | ||||
| Система ЧПК | Siemens / Fanuc | ||||||
Високоякісна вісь Y
| Технічні характеристики | VDZ 2500 Z-Y | VDZ 3000 Z-Y |
|---|---|---|
| Макс. діаметр обертання, мм | 2.500 | 3.000 |
| Макс. діаметр обробки, мм | 2.600 | 3.000 |
| Макс. висота обробки, мм | 1.600 | 1.600 |
| Макс. навантаження на стіл, кг | 8.000 | 12.000 |
| Вісь X, мм | -1.450 / +1.450 | -1.700 / +1.700 |
| Вісь Y, мм | -1.400 / +1.100 | -1.670 / +1.350 |
| Вісь Z, мм | 1.200 | 1.200 |
| Потужність привідного інструменту, кВт | 22,0 / 26,0 | 22,0 / 26,0 |
| Діапазон частот обертання, об/хв | 1 - 1.200 / 1.200 - 2.400 | — |
| Швидкість швидкого ходу X / Z, м/хв | 10 / 10 | 10 / 10 |
| Швидкість швидкого ходу Y, м/хв | 10 | 10 |
| Зміна інструменту | 7 (12) | |
| Кріплення інструменту | BT 50 / SK 50 / BT 60 / HSK 100 A | |
| Система ЧПК | Siemens / Fanuc | |
Завантажити брошури
WEMAS VDZ 250-900 - DE.
WEMAS VDZ 1100 Z - 4800 Z - 1800 2RAM - 4800 2RAM - DE.
WEMAS VDZ 1100-1350-1800 - DE.
Верстати серії WEMAS VDZ
Як противага традиційним горизонтальним токарним верстатам з похилою станиною, вертикальні токарні верстати серії WEMAS VDZ спеціально розроблені для обробки великих заготовок зі складним співвідношенням діаметра до довжини.

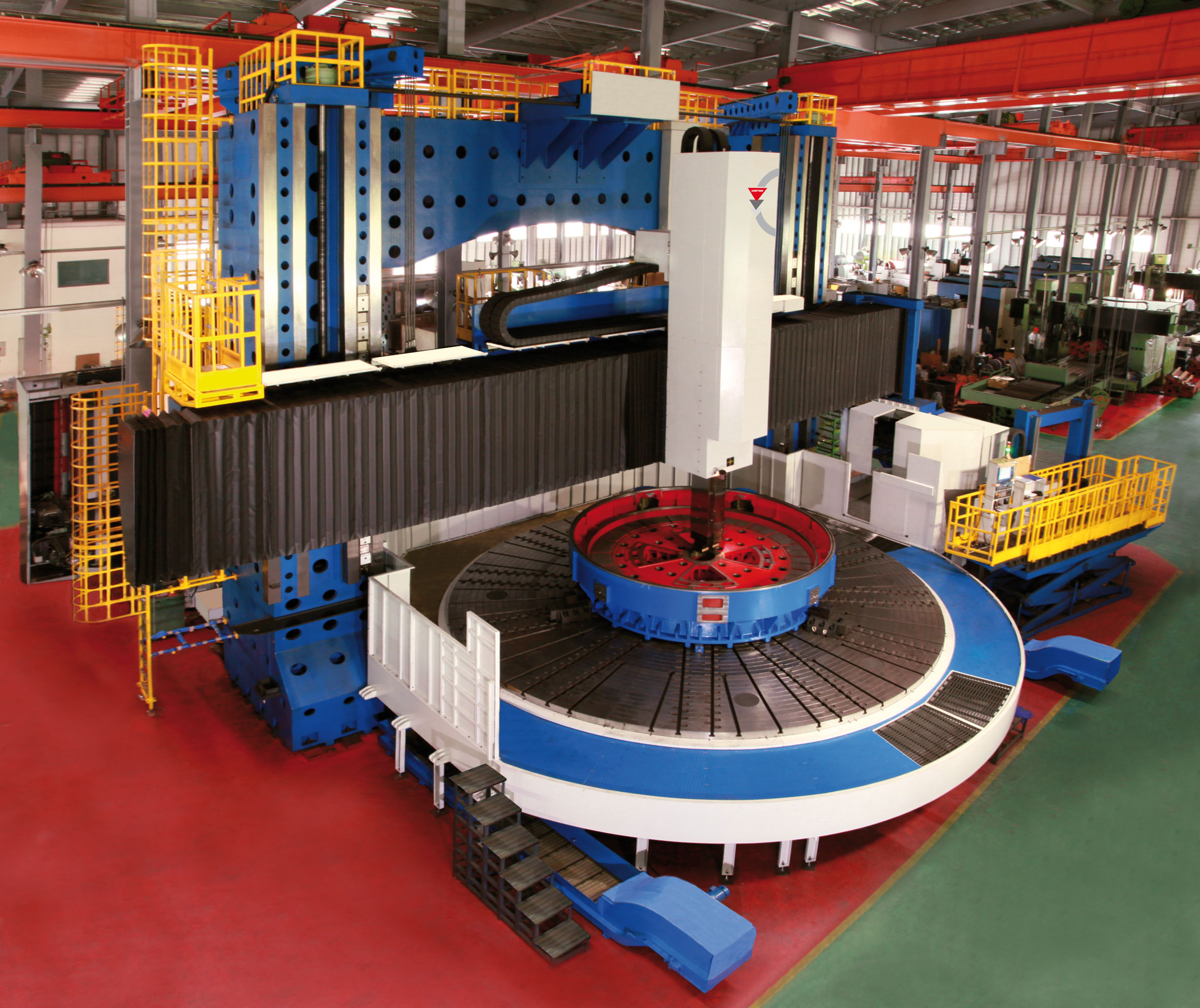

Серія VDZ включає як класичні вертикальні токарні верстати, так і великогабаритні карусельні токарні центри, створені для виконання найвимогливіших важких робіт.
WEMAS VDZ – де рух зустрічається з точністю.
